adaptador para barramentos 630 A

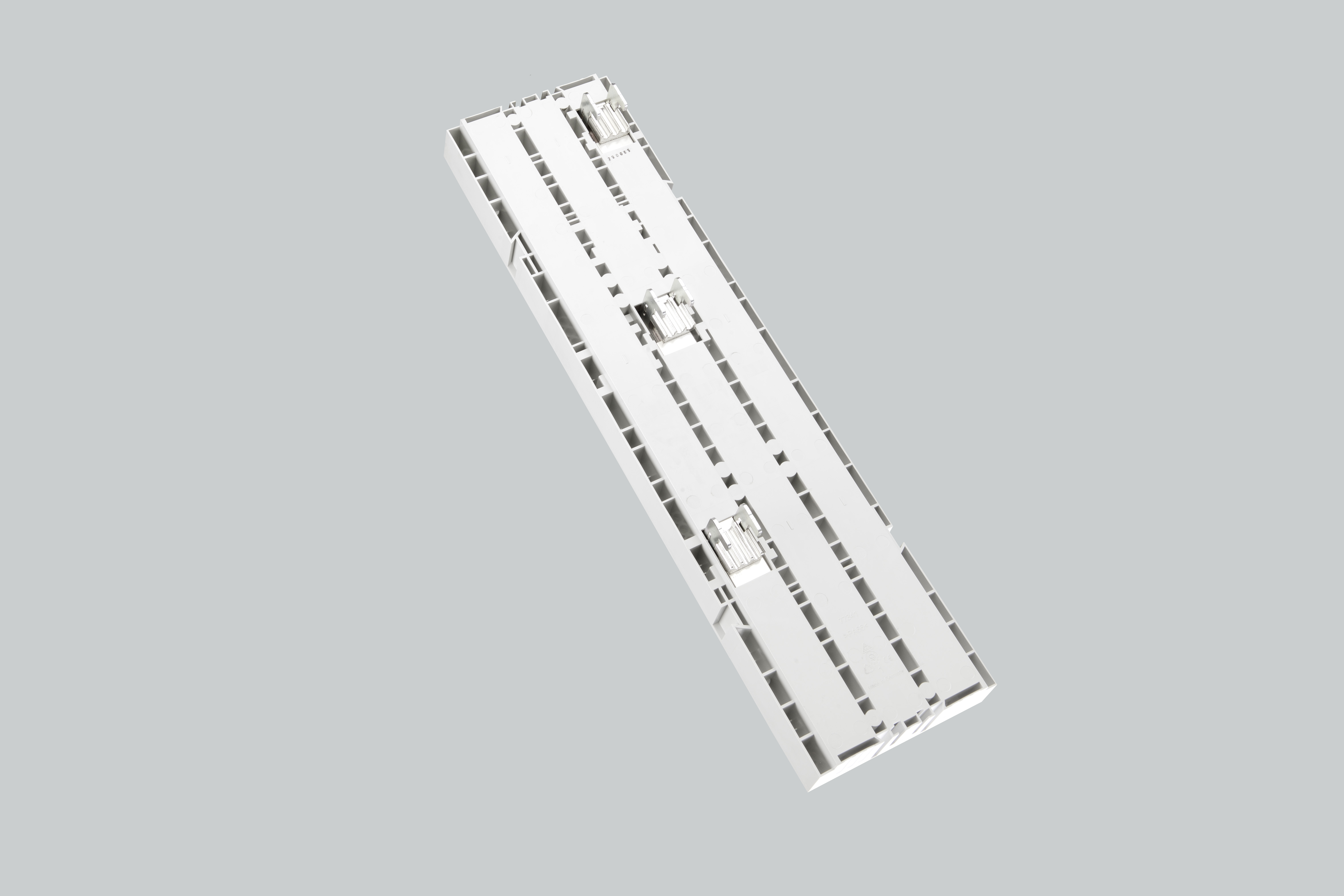

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32745 000A

EQUES 185Power

adaptador para barramentos 630 A

versão universal até 630 A, distância de fase 43-46 mm

conexão na parte inferior, conexão de fixação CrossLink®

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Vantagens do produto

Device can be mounted covering the busbar support (in systems with and without CrossLink® touch-safe protection cover)

Grupo de produto 05
Subgroup 48
Unidade por pacote 1
EAN 4021267327453
ECLASS 14.0 27370304
ETIM 5.0 EC001531
ETIM 8.0 EC001531
ETIM 10.0 EC001531

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

UL

for UL feeder circuits >250V

Número de tipo: EQ185-A630-C

EAC Type: EQ

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 630 A
Tensão de medição (IEC) AC: 800 V
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 12 kV
rated peak withstand current  Ipk max.: 63 kA
Corrente nominal admissível de curta duração Icw (1,0 s) max.: 30 kA

the following required reductions have been determined by tests:
with MCCB ABB Tmax T5, XT5
with MCCB Allen-Bradley 140G-K
with MCCB Eaton NZM3
with MCCB Schneider Electric NSX630
with MCCB Schrack MC3
with MCCB Siemens 3VA14, 3VM64
with MCCB Siemens 3VA23, 3VA24
with MCCB Siemens 3VA64

Power dissipation of the adapter:
at 500A => 58W
at 530A => 65W
at 565A => 73W
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 630 A
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 1000 V
SCCR unprotected max.: 22 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 65 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC
Dados mecânicos
L x A x P: 150 x 585 x 55
Peso: 700,0 kg/100
Polaridade: 3 polos
para barramentos: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
Material properties
halogen-free: Yes

Instruções de Aplicação

ready for current transformer

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

accessories for mounting

measuring transformers 333mV

current transformers class 1

current transformers class 0.5

current transformers class 0.5s
