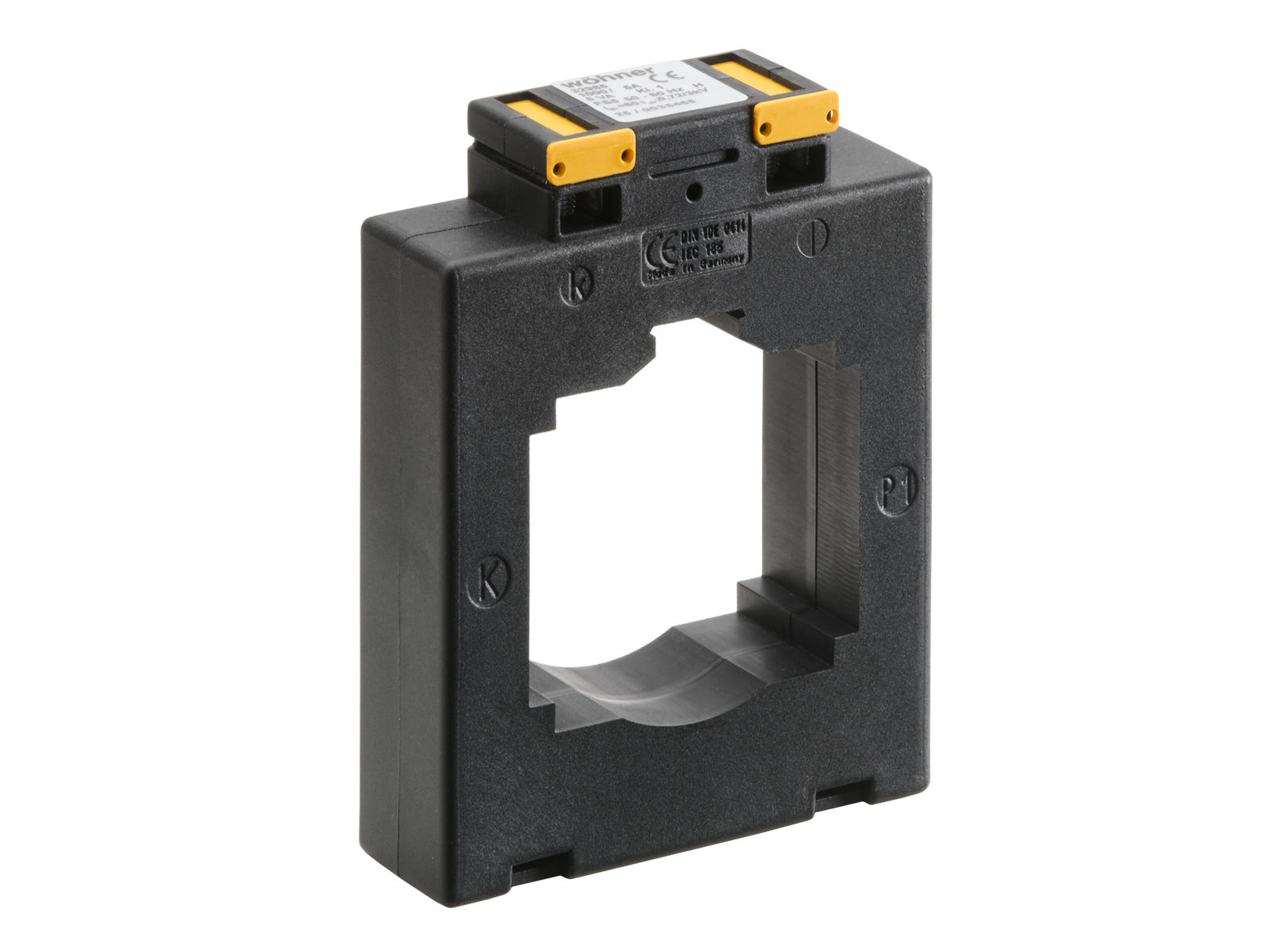

transformador de corrente 630 A/5 A (32983)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32983000

transformador de corrente 630 A/5 A

5 VA / classe 1

Sistema

185Power

Grupo de produto 23
Subgroup 05
Unidade por pacote 1
EAN 4021267329839
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Aprovações

Standards

IEC 61869-1:2007
IEC 61869-2:2012

Aprovação CCC: no certification required

Dados técnicos

Tamanho: CT4
Dados IEC
Standards
IEC 61869-1:2007
IEC 61869-2:2012
Dados elétricos IEC
prim. rated current In: 630 A
sec. rated current: 5 A
sec. rated apparent power: 5 VA
accuracy class (current): 1
max. operation voltage Um: 720 V
therm. short-time current Ith: 37.8 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,6 W.

(A dissipação de energia em sua carga máxima seria 2,5 W.)

Dados mecânicos
L x A x P: 96 x 121 x 30
Peso: 14,0 kg/100
sealable: nein
pontos terminais
flat connector
6,3 x 0,8 (DIN 46244-A)
