conector longitudinal de barras (01481)

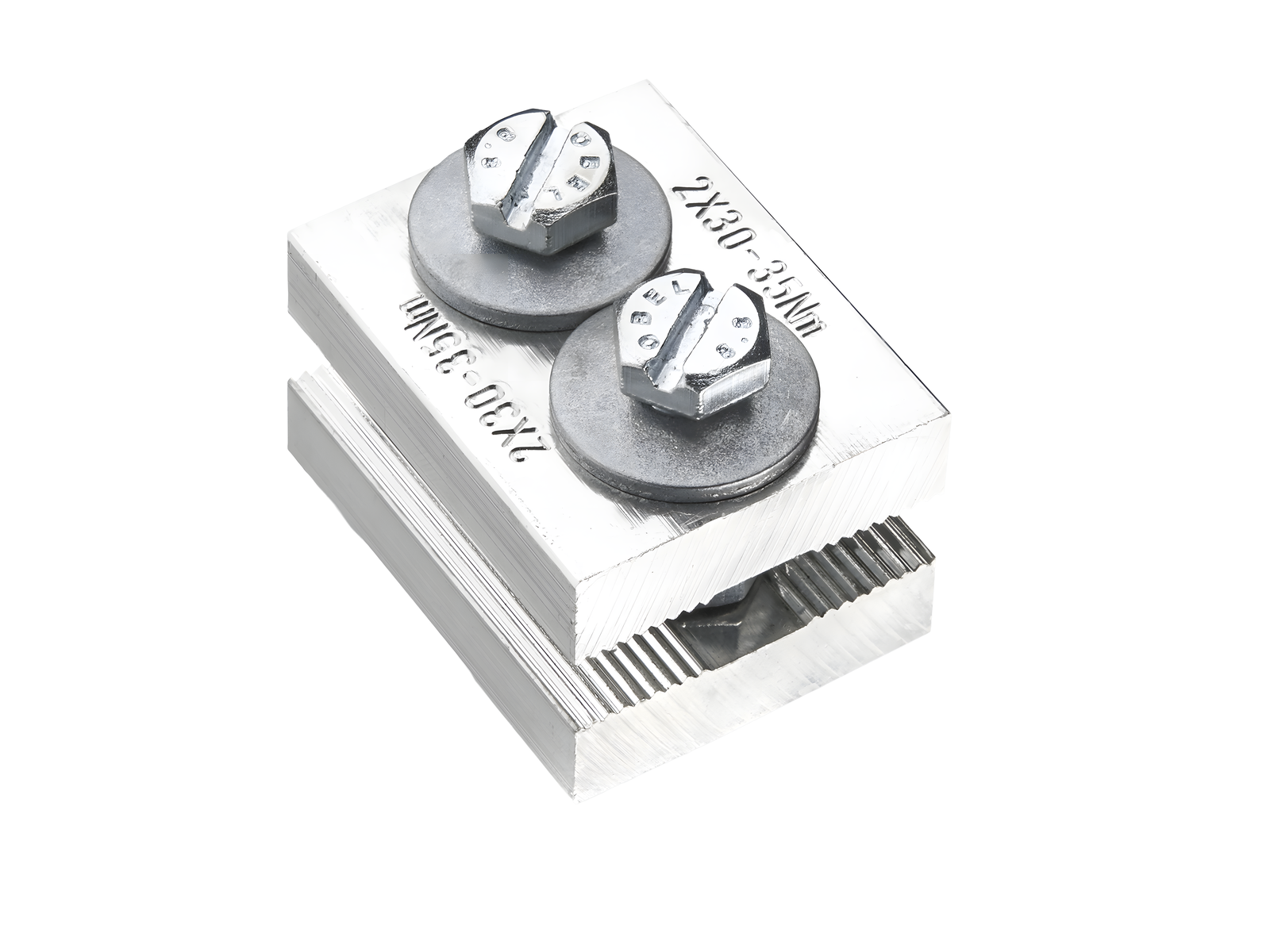

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01481000A

conector longitudinal de barras

60 mm

para barramentos 60, 100, 120 x 10

Sistema

185Power

Grupo de produto 07
Subgroup 33
Unidade por pacote 3
EAN 4021267014810
ECLASS 6.1 27400606
ECLASS 7.1 27400606
ETIM 4.0 EC000713
ETIM 5.0 EC000713

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

UL

for UL feeder circuits >250V

Número de tipo: CR185-C60

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Tensão de medição (IEC) AC: 690 V
Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC: 1000 V
tensão máxima IEC DC: 1500 V
current capacity (IEC) max.: 1.000 A

the busbar connector was tested in an arrangment where the busbar supports at the connection of the 2 systems had a spacing of 200 mm

test conditions: 120x10 - 120x10 (2x 01481)
peak withstand current Ipk: 109 kA
Icw (1,0 s): 51 kA

test conditions: 100x10 - 100x10 (1x 01480 + 1x 01481)
peak withstand current Ipk: 106 kA
Icw (1,0 s): 50 kA

test conditions: 60x10 - 60x10 (1x 01481)
peak withstand current Ipk: 81 kA
Icw (1,0 s): 34 kA

Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 1100 A
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 1000 V
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
Dados mecânicos
L x A x P: 47 x 60 x 49
Peso: 72,0 kg/100
para barramentos: 60, 100, 120 x 10
permitted busbar displacement: 1
permitted spacing between systems: 11 - 14 mm

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.

Notas

one terminal is required to connect busbars 60x10
2 terminals are required to connect busbars 120x10

a terminal 01480 plus a terminal 01481are required to connect busbars 100x10

for UL feeder circuits >250V

Links

Downloads

Acessórios

01416000A
placa de proteção contra contato acidental para conectores longitudinais
3 polos, montagem de frente e traseira, largura da cobertura 165 mm
montagem de 2 suportes de barramento 01430 com uma distância entre centros de 150 mm
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

01482000A
placa de proteção contra contato acidental para conectores longitudinais
3 polos, montagem de frente e traseira, largura da cobertura 115 mm
montagem de 2 suportes de barramento 01430 com uma distância entre centros de 100 mm
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais
