suporte de barramento universal

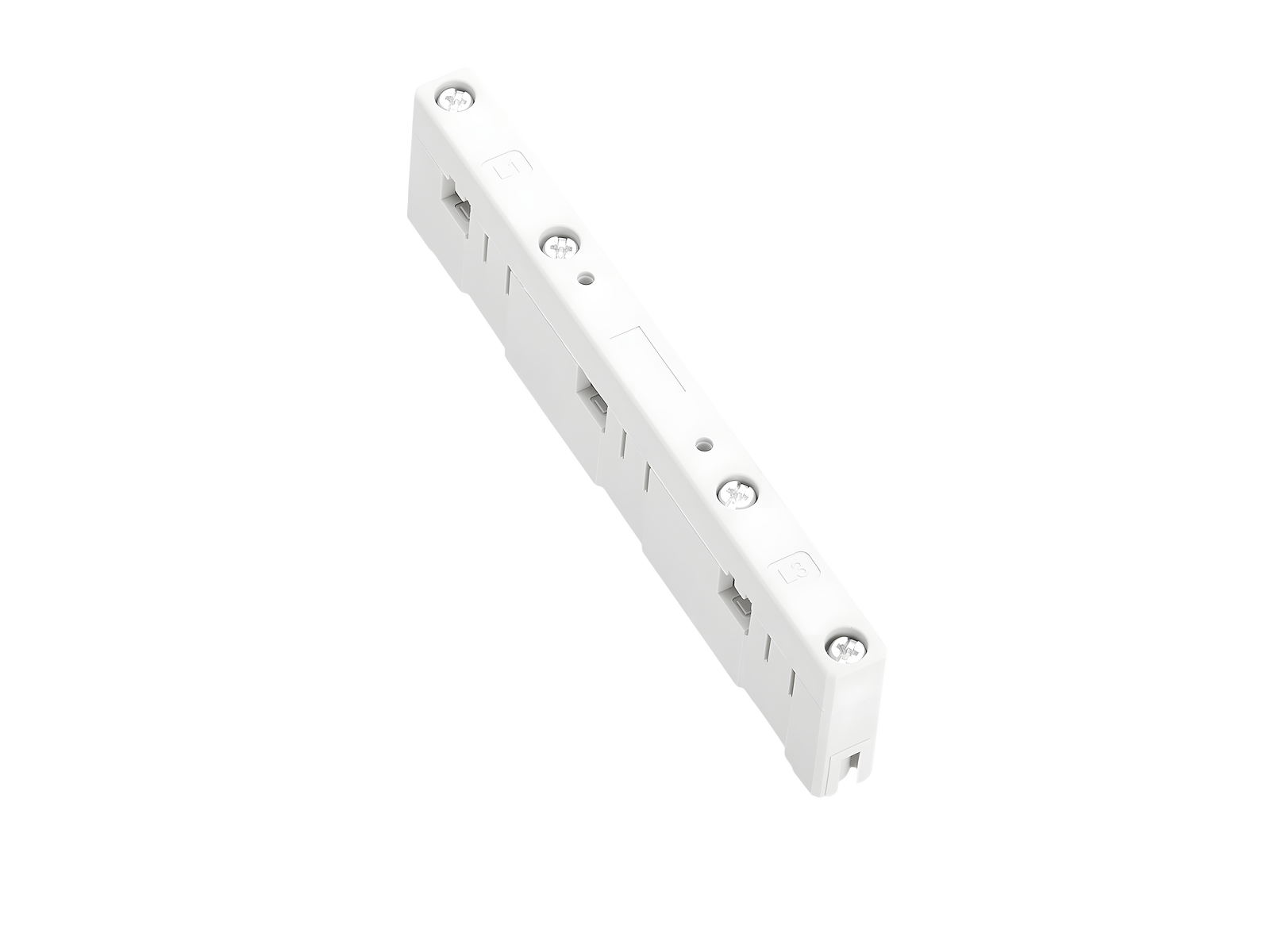

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01603 000

3 polos com furos roscados internos

para barramentos 12, 20, 30 x 5, 10

Sistema

60Classic

Vantagens do produto

With internal screw holes
can also be used as centre support

Grupo de produto	06
Subgroup	09

Unidade por pacote	10
EAN	4021267016036

ECLASS 14.0	27400607
ETIM 5.0	EC001166
ETIM 8.0	EC001166
ETIM 10.0	EC001166

Aprovações

Standards

IEC 61439-1:2020

Número de tipo: S605

EAC Type: SB

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Tensão de medição (IEC) AC:	690 V

rated frequency (IEC):

50 / 60 Hz

Tensão nominal de isolamento:	1000 V
Tensão suportável nominal de impulso Uimp:	8 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC DC:

1500 V

min. permitted operation temperature

-40°C

short-circuit capacity IEC / EN :
Ipk max. = 80 kA (busbar 30x10, 2 busbar supports in 250 mm distance)

Dados mecânicos
L x A x P:	15 x 179 x 45
Peso:	10,0 kg/100
Polaridade:	3 polos
para barramentos:	12, 20, 30 x 5, 10

Material properties
halogen-free:	Yes

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.
Torque for the screws of the busbar support Md = 4Nm

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| Short-circuit diagram IEC

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

covers

01573 000
cobertura final
para suportes de barramento 01484, 01495, 01500, 01508 e 01603
Mais

https://pim.woehner.de/PT/BR/1000077585
