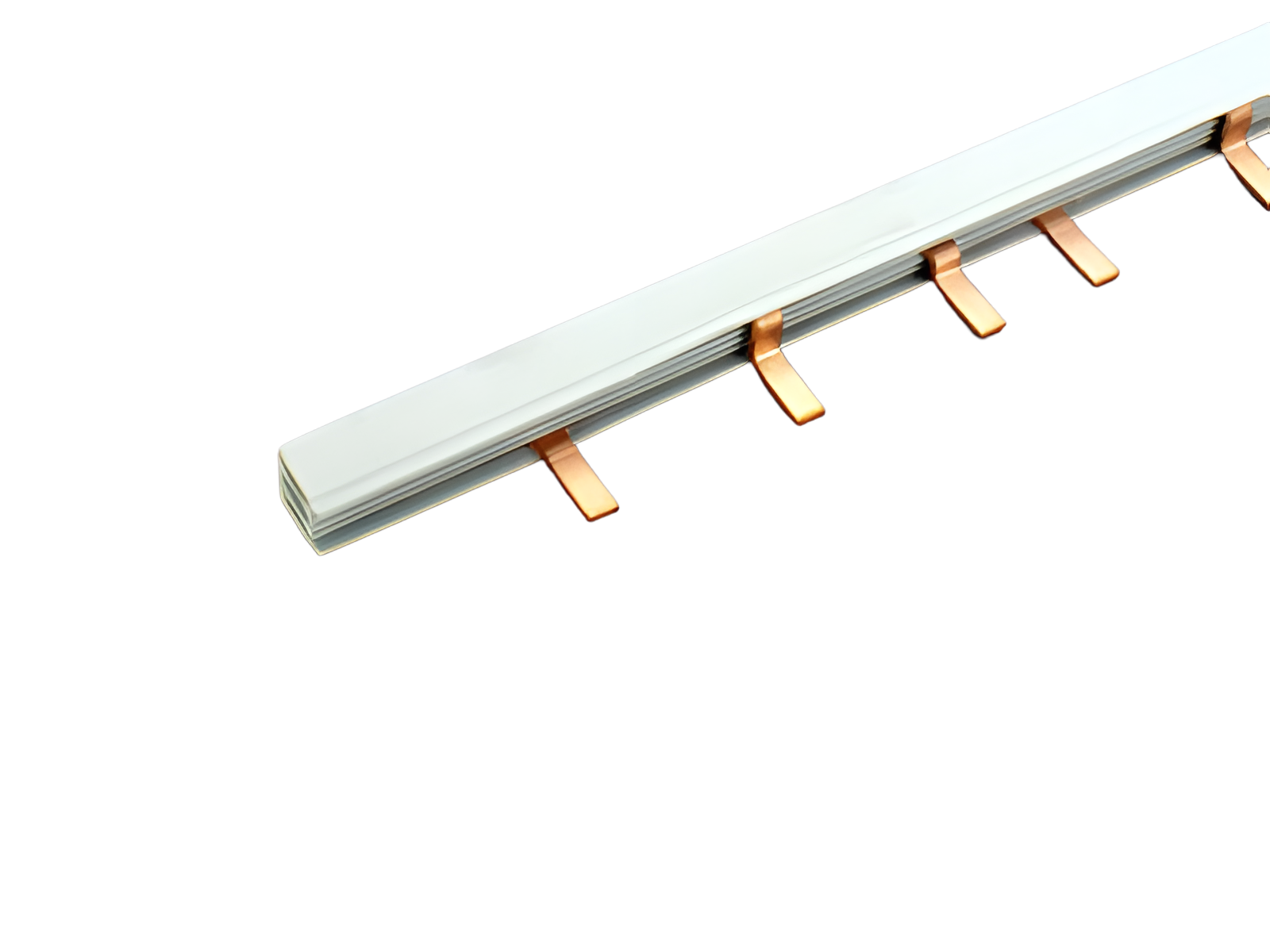

barramento tipo pente de 3 polos, para E27, passo 40 mm (31310)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31310000A

barramento tipo pente de 3 polos, para E27, passo 40 mm

80 A, comprimento 1 m

16 mm²

Grupo de produto	06
Subgroup	95

Unidade por pacote	10
EAN	4021267313104

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Corrente de medição (IEC):	80 A
Tensão de medição (IEC) AC:	500 V

Tensão suportável nominal de impulso Uimp:

4 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,8 W.

(A dissipação de energia em sua carga máxima seria 2,8 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

Corrente admissível com alimentação central:

130 A

Dados mecânicos
L x A x P:	1000 x 17 x 16
Peso:	51,4 kg/100
Corte transversal:	16 mm²

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

31027000B
tampa de extremidade
para barramentos tipo pente de 2 polos e 3 polos 16 mm²
Mais

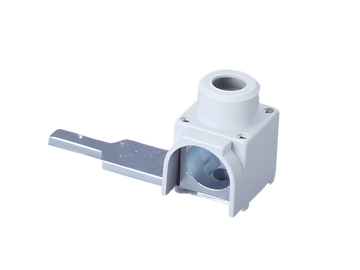

31029000A
terminal de conexão, conexão lateral
6 - 50 mm²
para: 31012, 31310, 31312
Mais

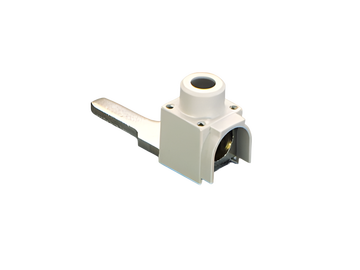

31085000A
terminal de conexão, conexão frontal
6 - 50 mm²
para: 31012, 31310, 31312
Mais

É utilizado para

31174000A
TRITON^®Panel
base fusível D, montagem em painel
E 27 / 25 A / 3P, para ajuste por rosca
proteção contra contato cf. DGUV V3
Mais
