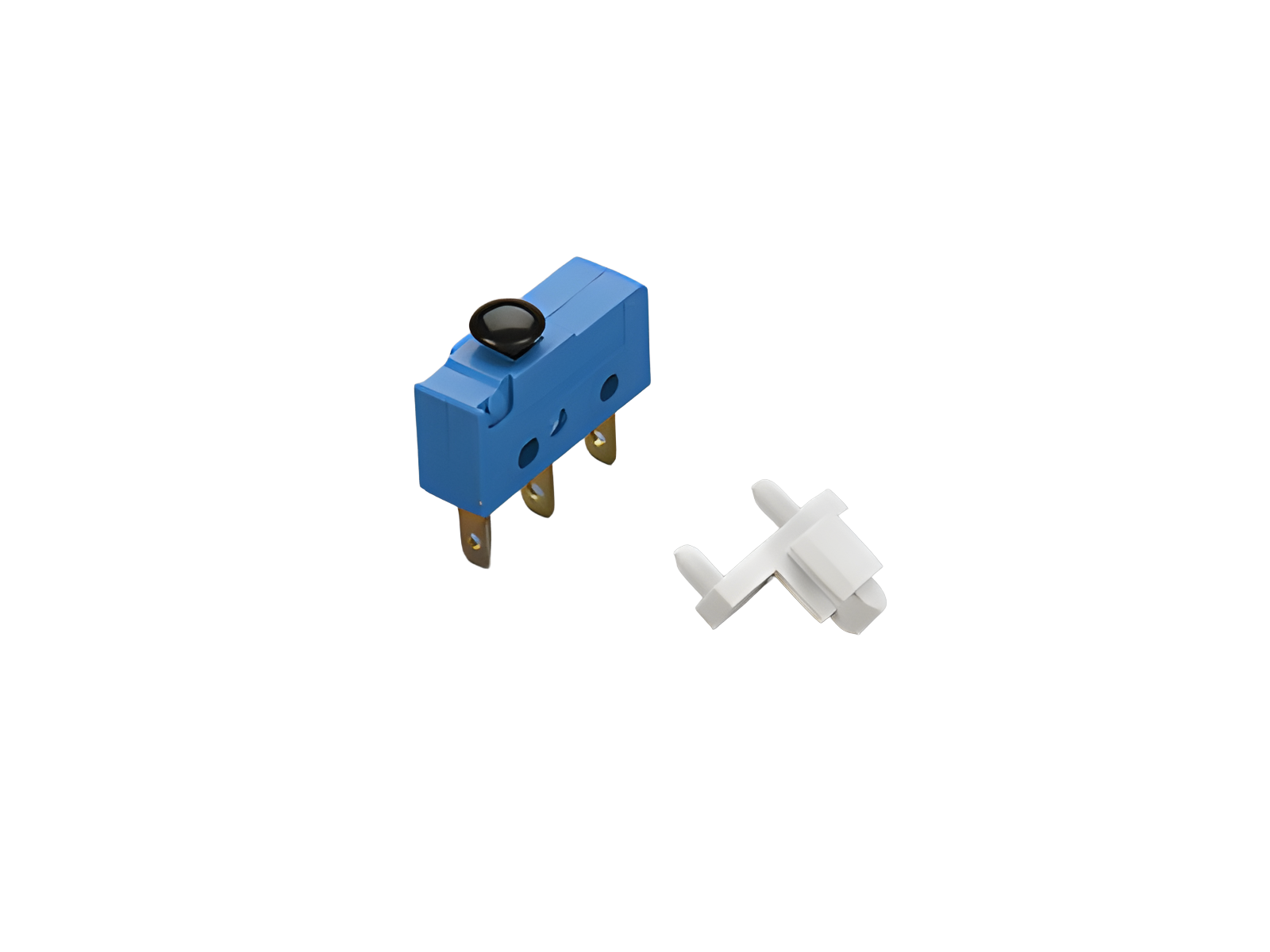

interruptor de sinalização (31976)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31976000A

interruptor de sinalização

comutador 250 250 V AC / 5 A, 30 V DC / 4 A

Sistema

60Classic

Grupo de produto 01
Subgroup 36
Unidade por pacote 1
EAN 4021267319762
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002936
ETIM 5.0 EC002936

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Dados técnicos

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados mecânicos
Peso: 0,7 kg/100

connection for flat plug DIN 46244-A, 2.8 x 0.5 mm

Instruções de Aplicação

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

31579000B
SECUR®60Classic EasyLiner
seccionador-interruptor-fusível D0 para montagem em barramento 5 polos
para fusíveis D01 e D02, com LED
E18 / 63 A / 3P
connection bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

31575000B
SECUR®60Classic EasyLiner
seccionador-interruptor-fusível D0 em barramento 3 polos
para fusíveis D01 e D02, com LED
E18 / 63 A / 3P
connection bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

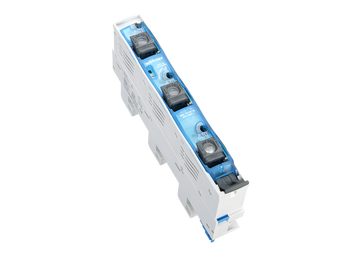

31578000B
SECUR®60Classic EasyLiner
seccionador-interruptor-fusível D0 em barramento 5 polos
para fusíveis D01 e D02
E18 / 63 A / 3P
connection bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

31588000A
SECUR®60Classic EasyLiner
seccionador-interruptor-fusível D0 em barramento 5 polos
Para fusíveis D01 e D02, para sistemas de barramento 250 A, 400 A e 630 A da empresa Hensel
E18 / 63 A / 3P
connection bottom
para barramentos: 12, 20, 30 x 5, 10
Mais

31574000B
SECUR®60Classic EasyLiner
seccionador-interruptor-fusível D0 em barramento 3 polos
para fusíveis D01 e D02
E18 / 63 A / 3P
connection bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
