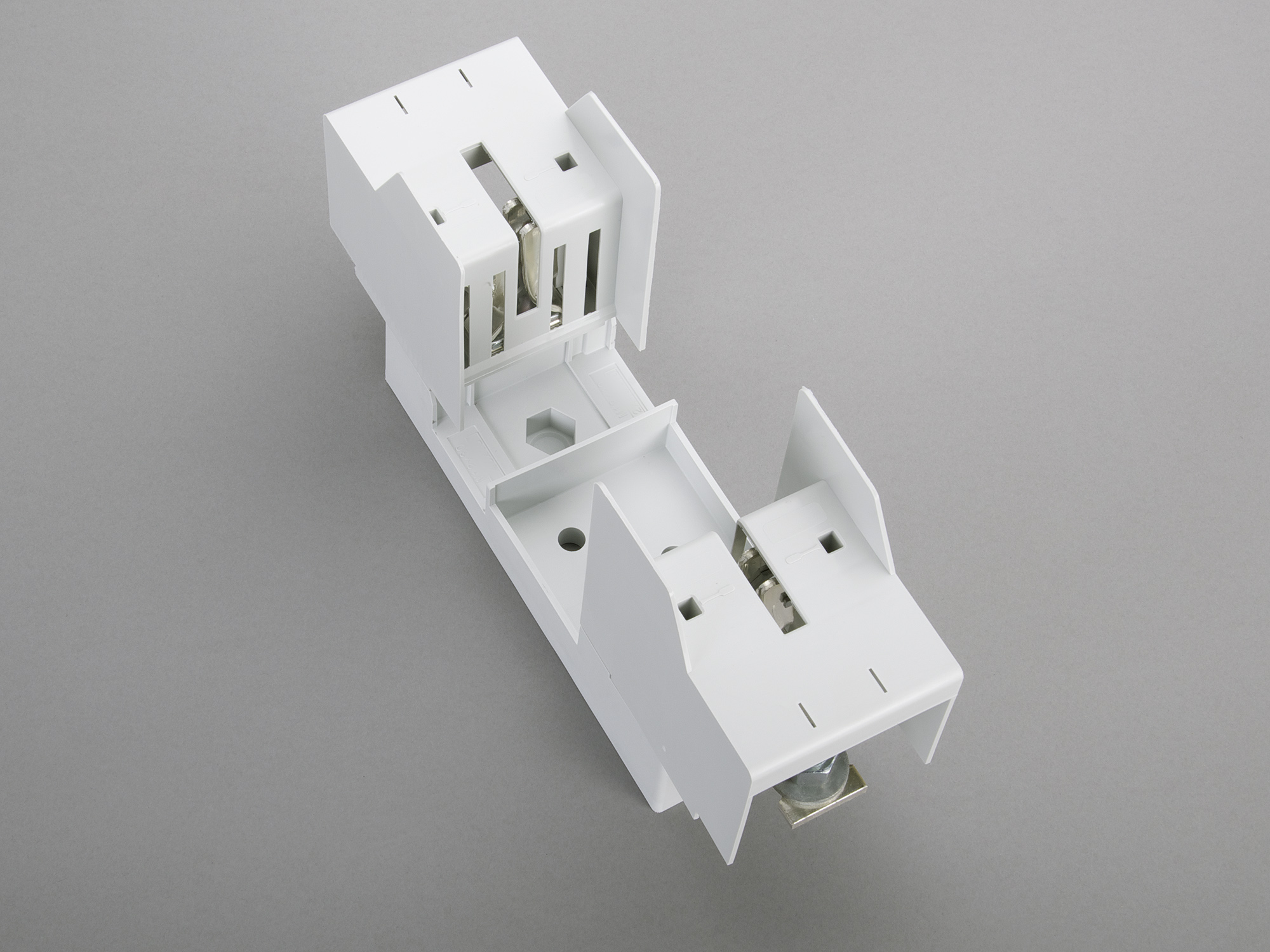

A imagem pode mostrar um produto similar.
Código da peça: 03294 000
QUADRON®Panel
base fusível NH 600 A, montagem em painel, para PV
ambos os lados parafusos M12
tamanho 2XL / 3L, 1P, com proteção contra toque
para montagem em placa
Sistema
Panel
Vantagens do produto
For safe connection of the leads, the shock protection is split into 2.
| Grupo de produto | 10 |
| Subgroup | 13 |
| Unidade por pacote | 3 |
| EAN | 4021267032944 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Número de tipo: PVH-NH2XL/3L-40
| fuse links acc. to standard: | IEC / EN 60269-6 |
| Dados IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 600 A |
| Tensão de medição (IEC) AC: | 1000 V |
| Tensão de medição (IEC) DC: | 1500 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
| short-circuit strength when protected by fuses: | 50 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 8,8 W.
(A dissipação de energia em sua carga máxima seria 13,8 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| for fuse links IEC 60269-6 |
| Dados electricos UL | |
| corrente nominal (UL): | 600 A |
| tensão nominal (UL) DC: | 1500 V |
| for wires UL: | Cu 90°C |
| Electrical data | |
| SCCR: | 15 kA |
| Dados mecânicos | |

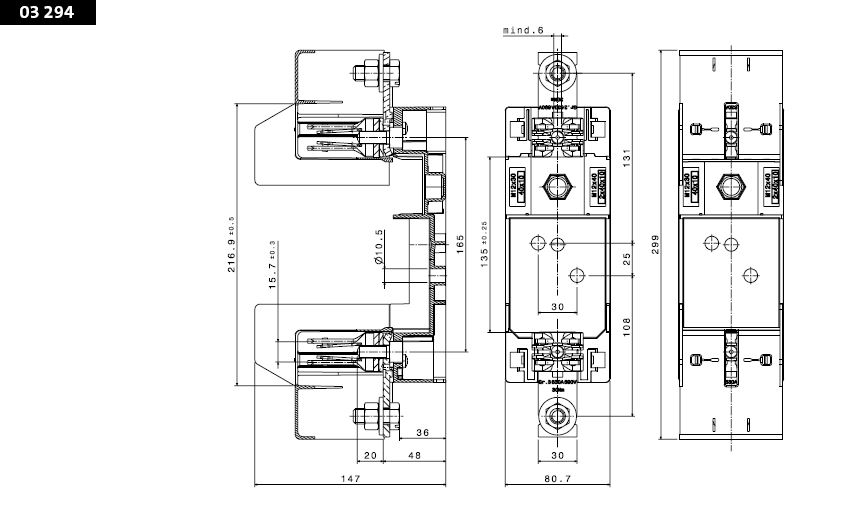

| L x A x P: | 81 x 299 x 147 |
| Peso: | 106,0 kg/100 |
| Polaridade: | 1 polo |
| Montagem: | para montagem em placa |
| pontos terminais | |
| Not suitable for aluminium cables ! | |
| for wires UL: | Cu 90°C |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
79449
000
cobertura do terminal de argola
para base fusível NH
NH 1 - 3
