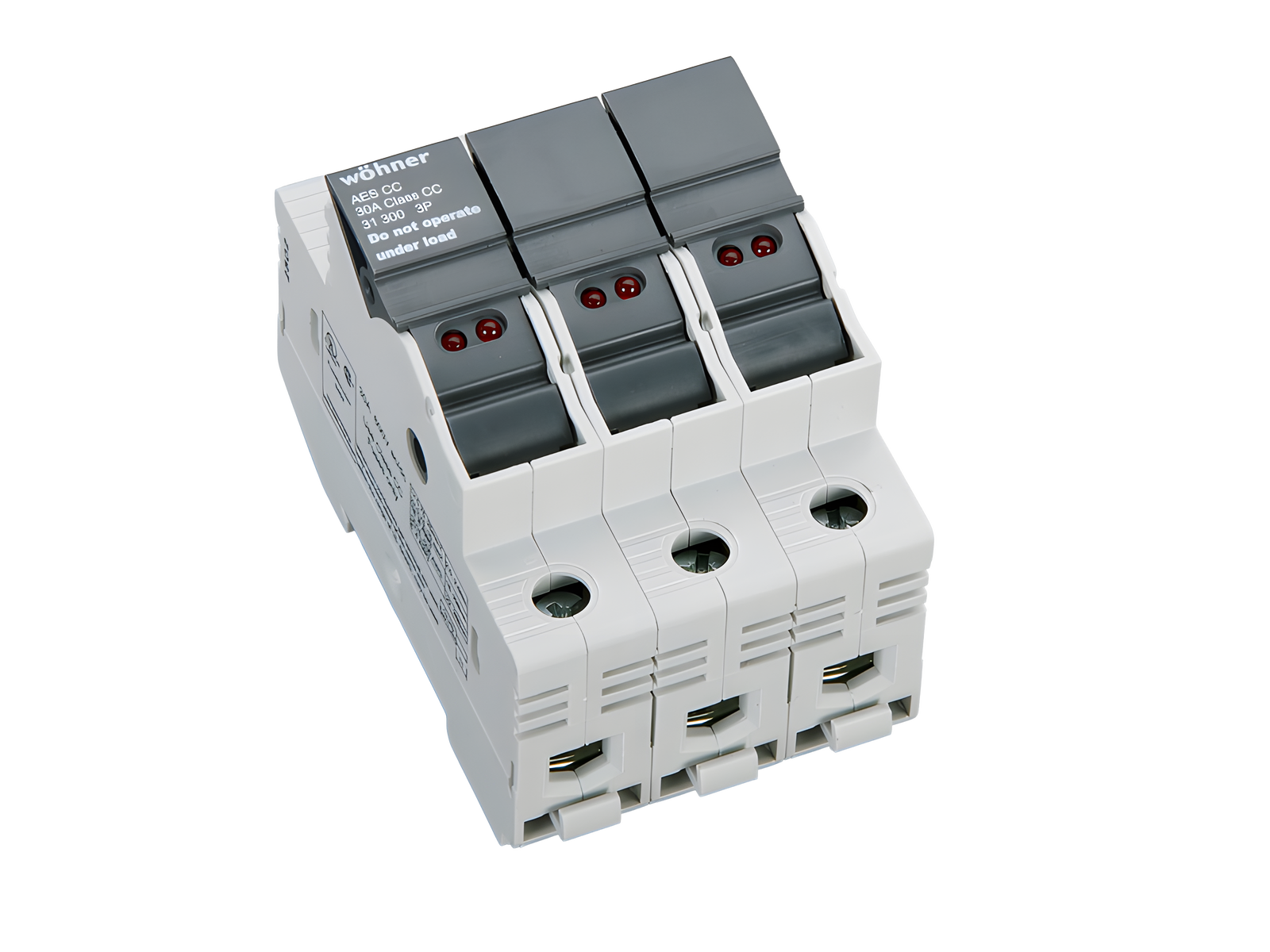

suporte para fusíveis cilíndricos, com LED (31300)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31300000

AMBUS®Panel

suporte para fusíveis cilíndricos, com LED

Class CC / 3P

30 A / 600 V

indication of a released fuse link

for mounting rail

Sistema

Panel

Vantagens do produto

large clamping range, also for two identical conductors (adjacent)
holder for label
with indicator for tripped fuse
any polarity for DC voltage

Grupo de produto 17
Subgroup 07
Unidade por pacote 4
EAN 4021267313005
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

UL 4248-1

UL 4248-4

Approvals

CSA , UL , CCC

for UL feeder circuits >250V

Número de tipo: AESCC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 21107299296

Dados técnicos

for fuse links size: Class CC
fuse links acc. to standard: UL 248-4
permitted power dissipation of the fuse-link: 4 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J
Dados elétricos IEC
min. operating voltage AC: 110 V
min. operating voltage DC: 110 V

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,6 W.

(A dissipação de energia em sua carga máxima seria 0,9 W.)

indicator light
operating voltage range: 110 - 600 V AC / DC
Dados UL
Standards
UL 4248-1
UL 4248-4
for UL feeder circuits >250V
suitable for field-installed conductors
Dados electricos UL
corrente nominal (UL): 30 A
rated voltage (UL) AC: 600 V
min. operating voltage AC: 110 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 600 V
min. operating voltage DC: 110 V
SCCR: 200 kA
Dados mecânicos
L x A x P: 54 x 81 x 58
Peso: 18,5 kg/100
Polaridade: 3 polos
Montagem: for mounting rail
degree of protection: IP20
front degree of protection: IP20
pontos terminais
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0,75 mm²
max. cross-section: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4


for applications acc. to IEC / EN :
1 wire :
Cu 0,75 - 25 mm²
2 wires (of same cross-section) :
Cu 0,75 - 10 mm²
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

for applications acc. to UL / CSA :
only Cu cables acc. to UL 486E 60°C/75°C
1 wire :
AWG 18 - AWG 8, Class B, Md 2,0 -2,5 Nm / 18 - 22 lb.in.
AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in.
2 wires (of identical cross-section) :
AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Instruções de Aplicação

Not suitable for aluminium cables !

Notas

The indicator light signals that the fuse has tripped, but only when the closed fuse-holder is under voltage.
permitted power dissipation of the fuse-link: 4 W
for UL feeder circuits >250V
