porta-fusível montado no barramento Class J, conexão inferior (31970000)

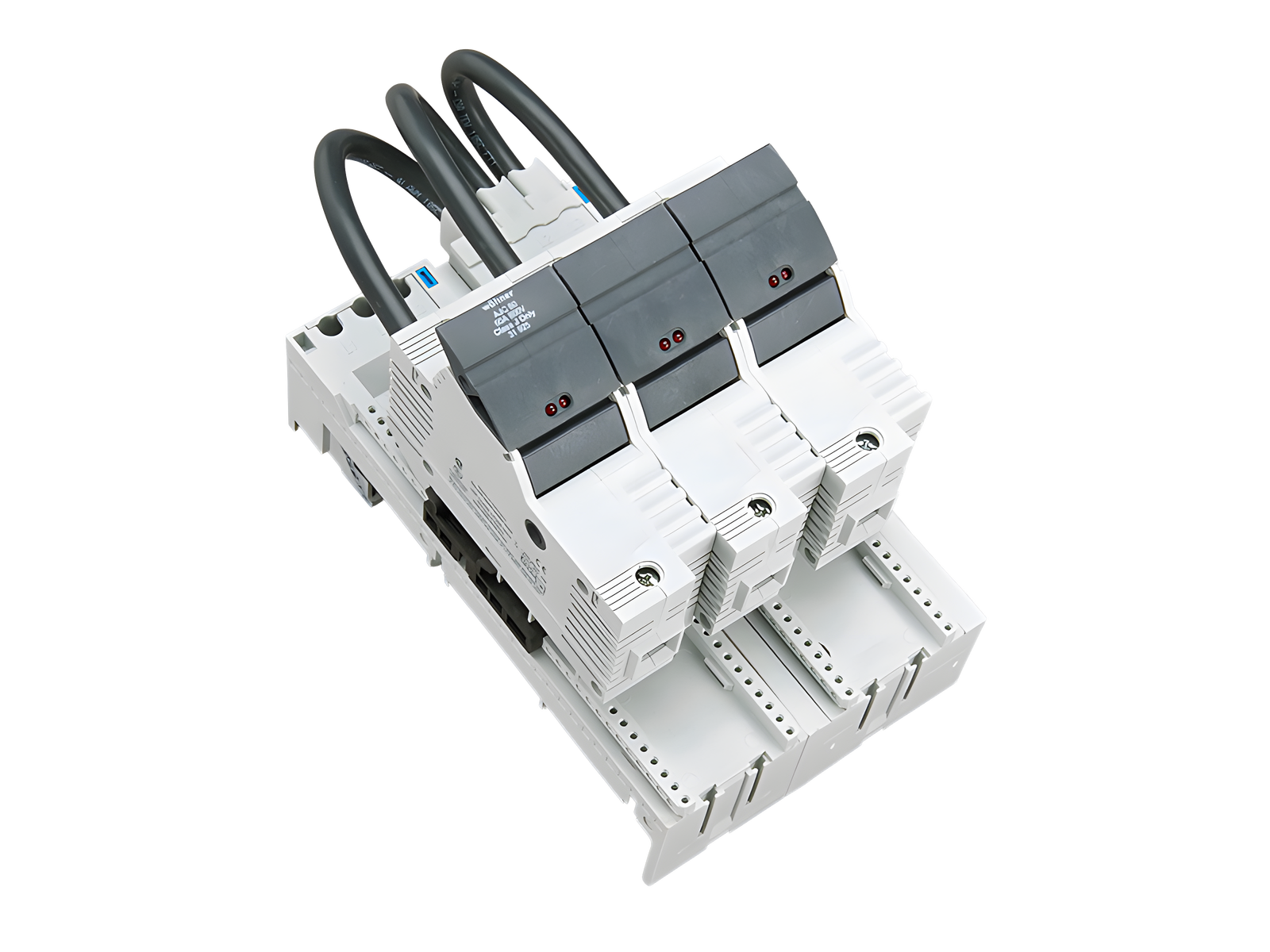

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31970 000

AMBUS 60Classic

porta-fusível montado no barramento Class J, conexão inferior

para ligações com fusíveis Class J 35 - 60 A (27x60), com LED

3P, solução completa baseada em adaptador para barramentos

connection bottom

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto 16
Subgroup 24
Unidade por pacote 1
EAN 4021267319700
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 8.0 EC002705
ETIM 10.0 EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 508

Approvals

CSA , UL

Número de tipo: EEC6080-L + AJC60

EAC Type: AJC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Dados técnicos

for fuse links size: Class J 60 A
fuse links acc. to standard: UL 248-8
permitted power dissipation of the fuse-link: 7 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 6,8 W.

(A dissipação de energia em sua carga máxima seria 10,7 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
min. permitted operation temperature -40°C
Dados UL
Standards
UL 4248-8
UL 508
Dados electricos UL
corrente nominal (UL): 60 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 100 kA
Dados mecânicos
L x A x P: 126 x 200 x 157
Peso: 131,0 kg/100
Polaridade: 3 polos
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
pontos terminais
cage clamp connection
screw drive: PZ2
wire stripping: 20 mm
min. cross-section: 2,5 mm²
max. cross-section: 50 mm²
f: 2.5 - 50 mm²
f + AE: 2.5 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.: 3,2 Nm
Md max.: 4,8 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 14
max. cross-section UL: AWG 1/0
torque (UL): 35 lb-in
for wires UL: Cu 75°C


connection of 2 wires (of same cross-section)
for applications acc. to IEC / EN:
Cu 2.5 - 16 mm²
all further details: as for connection of 1 conductor

connection of 2 wires (of same cross-section)
for applications acc. to UL / CSA:
Cu AWG 14 - AWG 6
all further details: as for connection of 1 conductor
Material properties
halogen-free: Yes

Instruções de Aplicação

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 7 W

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
