suporte para fusíveis cilíndricos (33408)

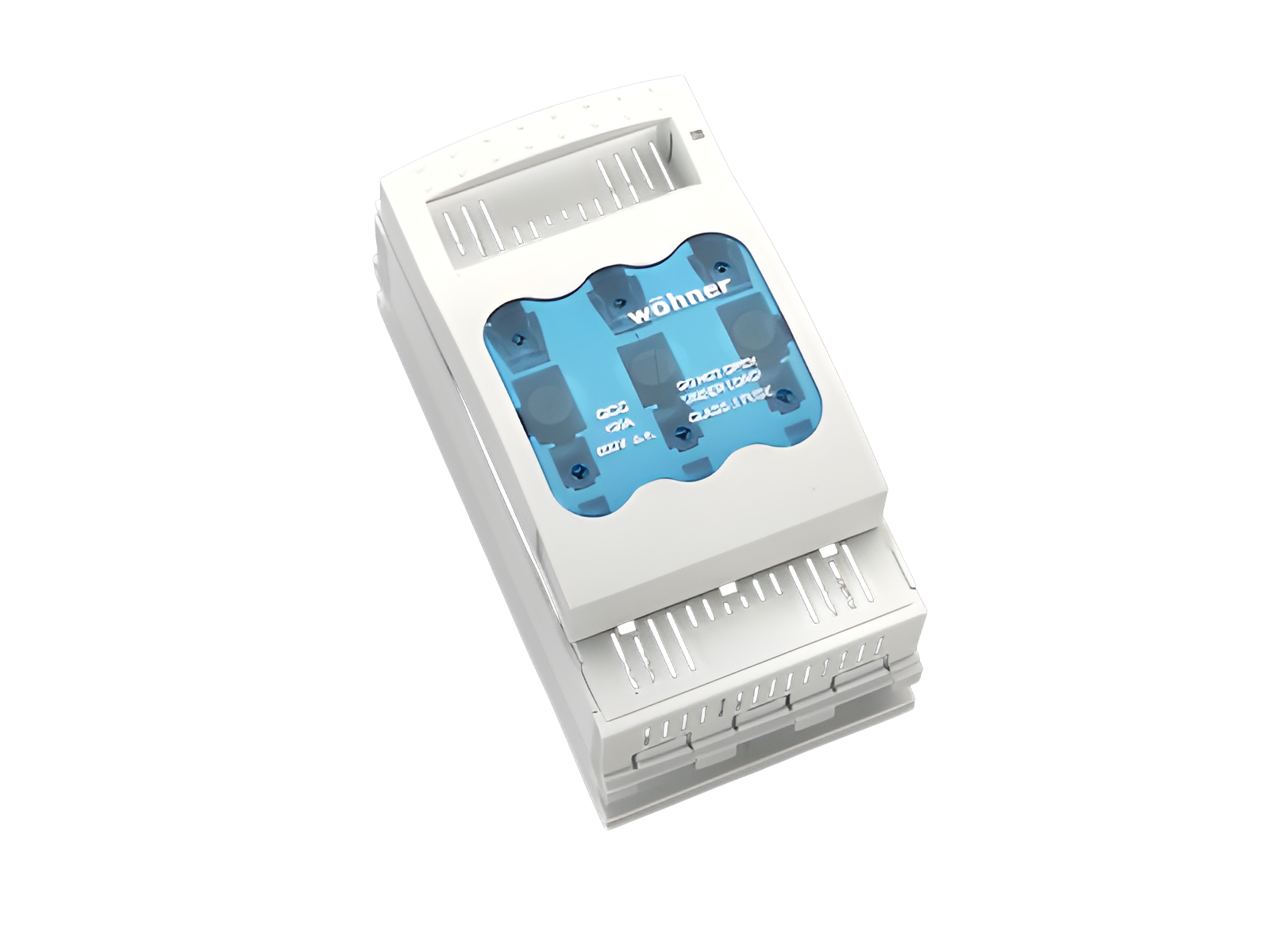

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33408000

QUADRON®Panel

suporte para fusíveis cilíndricos

Class J / 3P, prensa-cabo

100 A / 600 V (29x118)

para montagem em placa

Sistema

Panel

Grupo de produto 16
Subgroup 09
Unidade por pacote 1
EAN 4021267334086
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Approvals

UL

for UL feeder circuits >250V

Número de tipo: QCC-ClassJ100A

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

Dados técnicos

for fuse links size: Class J 100 A
fuse links acc. to standard: UL 248-8
permitted power dissipation of the fuse-link: 10 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 5,3 W.

(A dissipação de energia em sua carga máxima seria 8,3 W.)

for Class J fuses 70 - 100A as per UL 248-8 (29x118)
Dados UL
Standards
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Dados electricos UL
corrente nominal (UL): 100 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 200 kA
Dados mecânicos

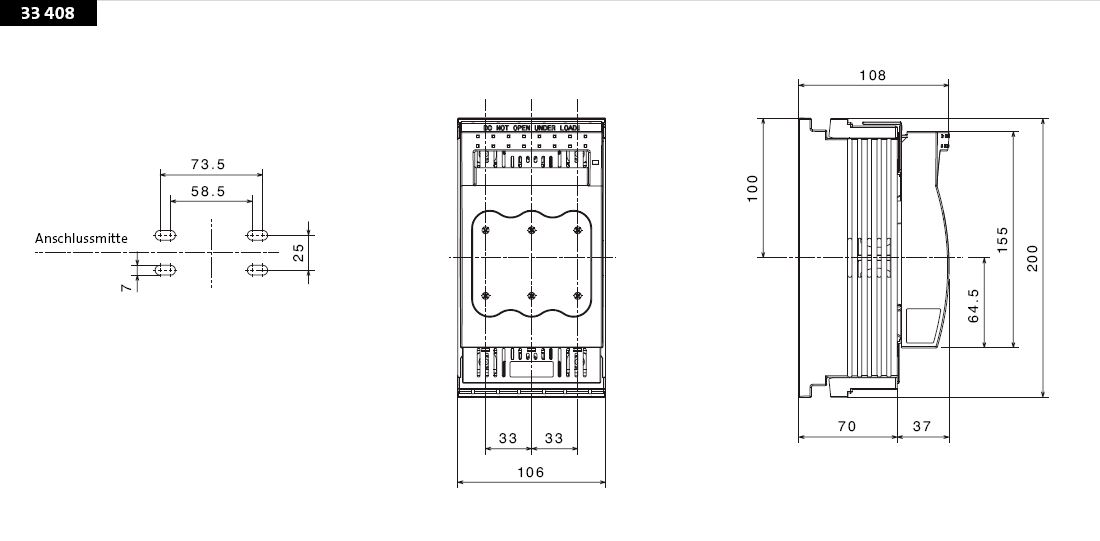

L x A x P: 106 x 200 x 135
Peso: 107,0 kg/100
Polaridade: 3 polos
Montagem: para montagem em placa
pontos terminais
Not suitable for aluminium cables !

min. cross-section UL: AWG 14
max. cross-section UL: AWG 2/0
for wires UL: Cu 75°C


AWG 12 - AWG 2/0 stranded, equivalent 3,3 - 67,4 mm²
AWG 14 - AWG 10 solid, equivalent 215 - 5,3 mm²

Instruções de Aplicação

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 10 W
for UL feeder circuits >250V
