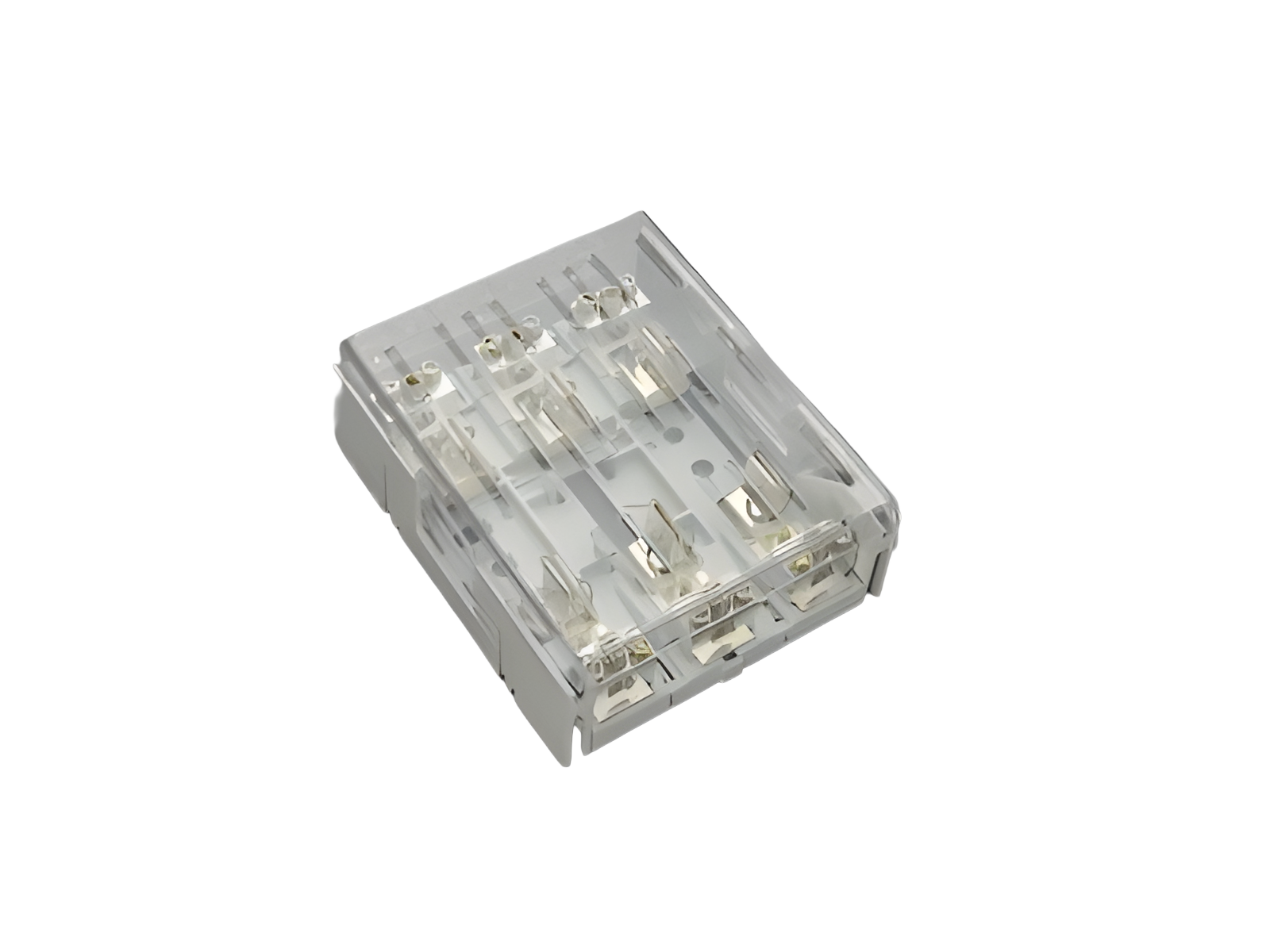

suporte para fusíveis cilíndricos

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33306 000

QUADRON Panel

suporte para fusíveis cilíndricos

Class J / 3P, terminal 70 mm²

100 A / 600 V (29 x 118)

para montagem em placa

Follower: 33408000

Sistema

Panel

Grupo de produto 16
Subgroup 09
Unidade por pacote 1
EAN 4021267333065
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 8.0 EC002705
ETIM 10.0 EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: JC100

EAC Type: AJC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Dados técnicos

for fuse links size: Class J 100 A
fuse links acc. to standard: UL 248-8
permitted power dissipation of the fuse-link: 10 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,6 W.

(A dissipação de energia em sua carga máxima seria 2,5 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
min. permitted operation temperature -40°C
for Class J fuses 70 - 100A as per UL 248-8 (29x118)
Dados UL
Standards
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Dados electricos UL
corrente nominal (UL): 100 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 200 kA
Dados mecânicos
L x A x P: 184 x 215 x 103
Peso: 217,6 kg/100
Polaridade: 3 polos
Montagem: para montagem em placa
pontos terminais
Buchsenklemme
screw drive: S6
wire stripping: 24 mm
Md min.: 14,0 Nm
Md max.: 14,0 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 10
max. cross-section UL: AWG 2/0
torque (UL): 125 lb-in
for wires UL: Cu 75°C
Material properties
halogen-free: Yes

Instruções de Aplicação

Not suitable for aluminium cables !

Shock protection through push-on covers.
permitted power dissipation of the fuse-link: 10 W
for UL feeder circuits >250V

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

fuse links

03214 000A
fusível 70 A
-Mersen-
600 V AC, fast acting
Class J, 29x118

Mais

03215 000A
fusível 80 A
-Mersen-
600 V AC, fast acting
Class J, 29x118

Mais

03217 000A
fusível 100 A
-Mersen-
600 V AC, fast acting
Class J, 29x118

Mais

03228 000
fusível 70 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mais

03229 000
fusível 80 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mais

03230 000
fusível 90 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mais

03231 000
fusível 100 A
-Mersen-
600 V AC, time delay
Class J, 29x118

Mais
