chave seccionadora com fusíveis, 3 polos (33505)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33505 000

QUADRON®Panel Speed

chave seccionadora com fusíveis, 3 polos

prensa-cabo, para acionamento rotativo externo

tamanho 00

double-breaking

operator independent switching (snap-action mechanism)

para montagem em placa

Sistema

Panel

Vantagens do produto

With spring-controlled switch mechanism for frequent switching as per utilisation category "A"
FLAG indicator shows the switch setting
Fuses can be changed safely and without tools thanks to double-breaking main contacts
Additional visible separating section by removing the cover incl. fuses
Can be used as mains disconnector as per IEC / EN 60204-1 (main switch)
Also as an Emergency Off switch in combination with the red-yellow door coupling twist handle
Main switch and Emergency Off only in combination with AC-23A/B

Switches can be installed 90° left/right horizontal, always with the same switch lug position

Grupo de produto 15
Subgroup 03
Unidade por pacote 1
EAN 4021267335052
ECLASS 6.1 27371401
ECLASS 7.1 27371401
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Número de tipo: QCS-NH00

Dados técnicos

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 10 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados elétricos IEC
Corrente de medição (IEC): 125 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 800 V
Tensão suportável nominal de impulso Uimp: 8 kV
Utilisation category AC (IEC 60947-3) : AC-23B (690V/125A)
AC-23A (500V/125A)
AC-22A (690V/125A)
Utilisation category DC (IEC 60947-3) : 2 current paths (L1,L3) in series
DC-22B (220V/125A)

3 current paths in series
DC-22B (440V/63A)
cond. short-circuit current with fuses (AC): 50 kA / 690 V (125A)
approved wth fuse links of operation class: gG
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
When several devices are used side-by-side in continuous operation, the rated load factor specified in VDE 0660 Part 500 / EN 60 439-1, Table 1, must be observed.
Dados mecânicos
L x A x P: 106 x 233 x 153
Peso: 201,6 kg/100
Polaridade: 3 polos
Montagem: para montagem em placa
pontos terminais
cage clamp connection
screw drive: S4
wire stripping: 20 mm
min. cross-section: 1,5 mm²
max. cross-section: 70 mm²
re: 1.5 - 10 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5,0 Nm
Md max.: 6,0 Nm
Not suitable for aluminium cables !
Área de aperto: 13x13
lam. Cu width: 9 - 13 mm
lam. Cu thickness: 1 - 10 mm

Instruções de Aplicação

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 10 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

connection accessories

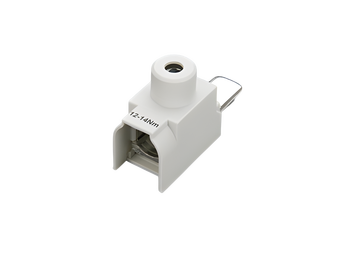

33914 000
terminal de conexão 120 mm²
conexão frontal
para: QCS-NH00, QCS-160
Mais

33915 000
conexão para linha auxiliar, para prensa-cabo
condutor plano EN 61210  6,3 x 0,8
para: QCB-NH00, QCS-NH00, QCS-160
Mais

further accessories

33908 000
interruptor de sinalização para a monitoramento da posição do seccionador
comutador 250 V AC / 5 A, 30 V DC / 4 A
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mais

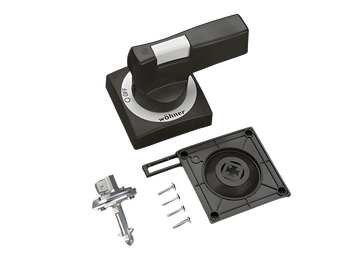

33910 000
acionamento extraível
preto, com manopla
trava contra porta pode ser ativada, para cadeados
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mais

33911 000
acionamento extraível
amarelo/vermelho, com manopla
trava contra porta pode ser ativada, para cadeados
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mais

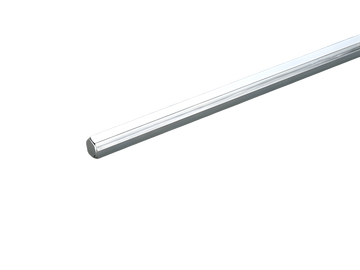

33912 000
eixo prolongador, 290 mm de comprimento
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mais

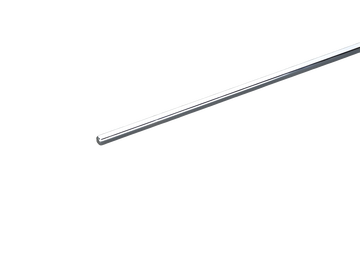

33913 000
eixo prolongador, 490 mm de comprimento
para: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mais
