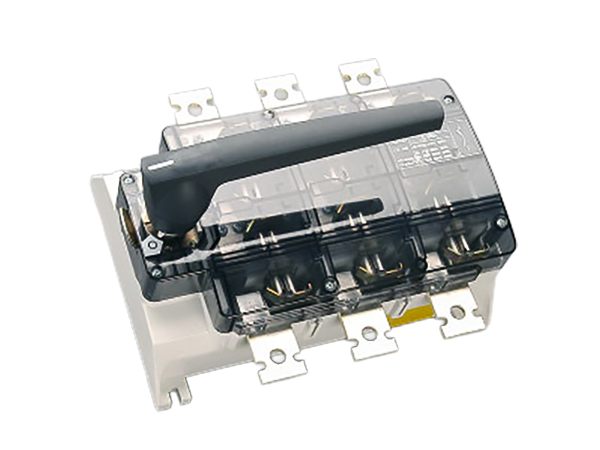

chave seccionadora sob carga 3 polos

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33336 000

CAPUS Panel

chave seccionadora sob carga 3 polos

parafuso M12, manopla cinza grafite

800 A

para montagem em placa

ERGON-800



Follower: 23006000AD

Sistema

Panel

Vantagens do produto

double-breaking main contacts,
visible separation sections,
user-independent switching,
assembly and connection material contained in scope of delivery

Grupo de produto 14
Subgroup 12
Unidade por pacote 1
EAN 4021267333362
ECLASS 14.0 27371403
ETIM 5.0 EC000216
ETIM 8.0 EC000216
ETIM 10.0 EC000216

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approvals

IEC (CB)

Número de tipo: LTS-800

EAC Type: LTS

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados elétricos IEC
Corrente de medição (IEC): 800 A
Tensão de medição (IEC) AC: 500 V
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 12 kV
Utilisation category AC (IEC 60947-3) : AC-23B (500V)
AC-22B (500V)
AC-21B (500V)
approved wth fuse links of operation class: gG
Corrente nominal admissível de curta duração Icw (1,0 s) max.: 20 kA
Capacidade nominal: 40 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 108,2 W.

(A dissipação de energia em sua carga máxima seria 169,0 W.)

Mechanical lifespan (switching operations) 2500
rated short-circuit making capacity 40kA
conv. therm. current in housing
800A, horizontal installation (adjacent poles) encapsulated 756 x 378 x 482mm
800A, vertical installation (poles beneath each other) encapsulated 600 x 600 x 400mm
Shock protection at front with terminal space cover IP40
Dados mecânicos
L x A x P: 330 x 290 x 237
Peso: 944,0 kg/100
Polaridade: 3 polos
Montagem: para montagem em placa
degree of protection: IP20
pontos terminais
screw connection
M12
Md min.: 36,0 Nm
Md max.: 44,0 Nm
lam. Cu width: 24 - 50 mm
lam. Cu thickness: 5 - 10 mm
Material properties
halogen-free: Yes

Instruções de Aplicação

When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed.

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| Esboço dimensionado 2

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

connection accessories

33165 000
conexão tipo grampo para cabos de Cu
150 - 300 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mais

covers

33352 000
cobertura do compartimento de conexão
para cobertura de todas as conexões, cinza escuro
LTS-800, LTS-F 630
Mais

further accessories

33346 000
acionamento extraível
cinza grafite, sem manopla
com trava contra porta, para cadeados
para: LTS-800, LTS-F630
Mais

33347 000
interruptor de sinalização
1 n/c + 1 n/o, conectores de plugue 6,3 x 0,8
LTS, LTS-F
Mais

33381 000
eixo prolongador, 550 mm de comprimento
LTS-800, LTS-F 630
para: LTS-800, LTS-F630
Mais

23924 000AD
eixo prolongador, 300 mm de comprimento
para: S32 630 A - 3150 A
Mais
