chave seccionadora de fusível vertical 160 A (33286)

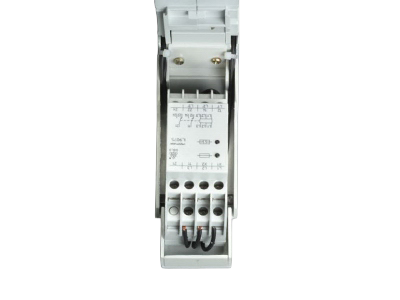

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33286000

chave seccionadora de fusível vertical 160 A

parafuso M8/grampo 70mm², com monitorização eletr. do fusível

tamanho 00

para barramentos 30, 40, 50, 60 x 10

Sistema

100Energy

Vantagens do produto

Self-closing inspection holes are available in the cover.

Electronic fuse monitoring:
operating current principle, optionally with latching properties (latches without bridge X1-X2)
device display:
green LED = intact fuses
red LED = fuse tripped, cover position up

Grupo de produto 12
Subgroup 51
Unidade por pacote 1
EAN 4021267332860
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approvals

IEC (CB) , CCC

Número de tipo: SLS-00

CCC certificate: 2004010302117261

Dados técnicos

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados elétricos IEC
Corrente de medição (IEC): 160 A
Tensão de medição (IEC) AC: 400 V
Tensão nominal de isolamento: 400 V
Tensão suportável nominal de impulso Uimp: 4 kV
Utilisation category AC (IEC 60947-3) : AC-23B (400V)
cond. short-circuit current with fuses (AC): 50 kA / 690 V
approved wth fuse links of operation class: gG

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 12,8 W.

(A dissipação de energia em sua carga máxima seria 20,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
Electronic fuse monitoring:
nominal voltage: 3AC 400V,
nominal frequency: 50...40Hz,
switch contact: 2 changeover switches, max. AC 250V, AC15  closer 3A, opener 1A,
rated surge voltage: 4kV,
pollution degree: 2
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Dados mecânicos
L x A x P: 49 x 610 x 136
Peso: 143,0 kg/100
para barramentos: 30, 40, 50, 60 x 10

Type of fastening: can be screwed onto drilled busbar,
M8, 12 - 14Nm torque,
or using terminal clamp,
adapter for 185-mm-System,
connection 70mm², screw M8, 12 - 14Nm torque,
connection clamp 1.5-70mm², 3Nm torque
wedge clamp terminal 16-70mm², 3Nm torque

Conductor connection, fuse monitoring:
2 x 2.5mm² solid DIN 46 288 or
2 x 1.5mm² braid with ferrule DIN 46 228-1/-2/-3

pontos terminais


screw M8 :
Md 12 - 14 Nm

Instruções de Aplicação

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

Notas

with adapter (accessory) for the 185mm-System power

permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Downloads

Acessórios

03727000
conexão tipo grampo
1.5 - 70 mm²
tamanho 00
Mais

30894000
conexão por parafuso M8
com arruela de pressão
tamanho 00
Mais

33113000
suporte cobertura lateral
para coberturas frontais
tamanho 00 - 3
Mais

33156000
interruptor de sinalização
comutador 250 V AC / 5 A, 30 V DC / 4 A
Mais

33224000
terminal prisma, único, para cabos em Cu
16 - 70 mm²
NH 00
Mais

33238000
grampo de fixação
tamanho 00
para: 33235
Mais

33280000
capa de conexão
tamanho 00
para: 33234, 33235
Mais

33300000
clipe de montagem para transformador de corrente
para adaptador SECUR®LeanStreamer
tamanho 00
Mais
