Base fusível para montagem em barramento NH, 400 A (03599)

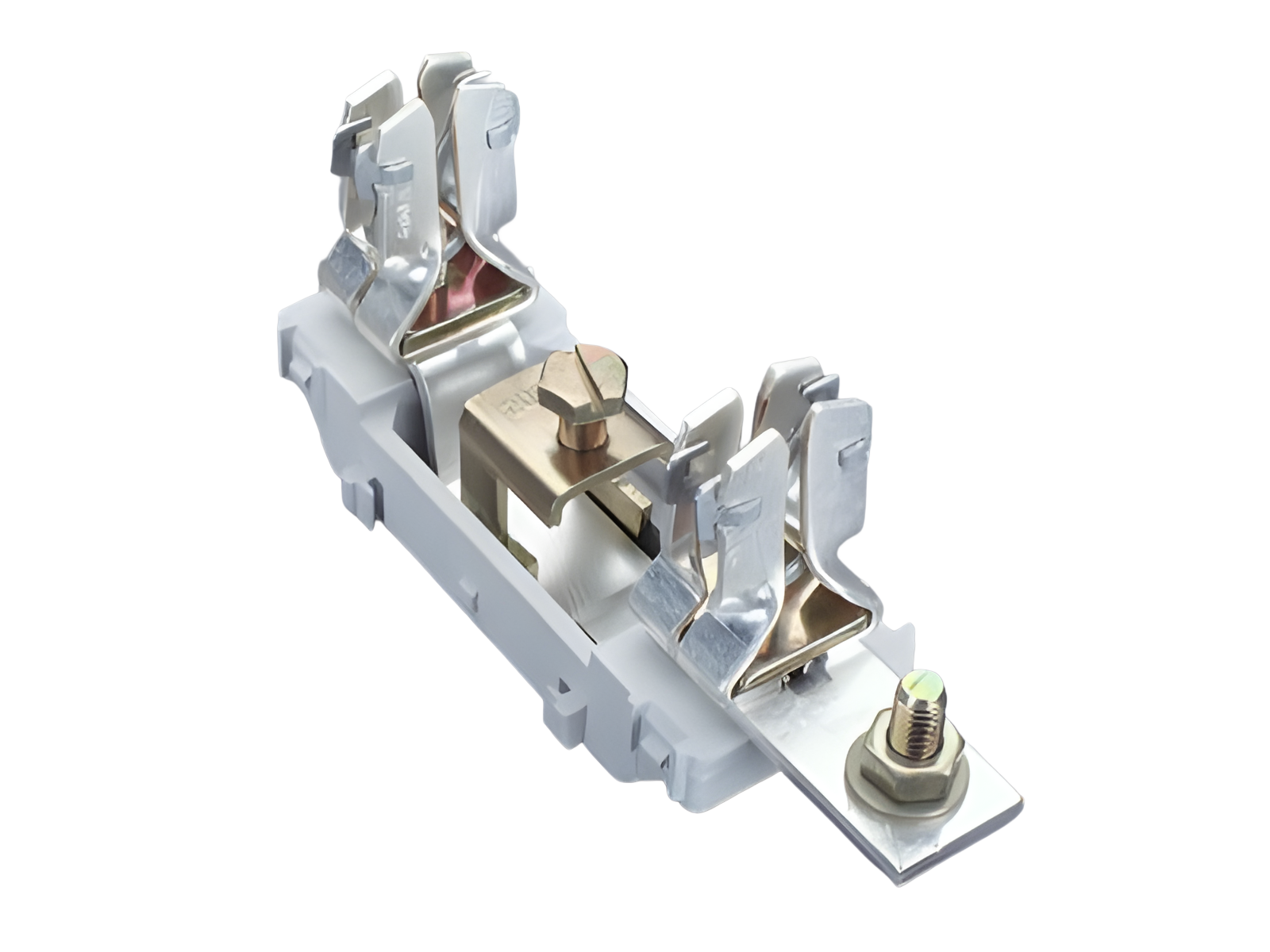

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03599000

Base fusível para montagem em barramento NH, 400 A

parafuso, barramento 5 - 10 mm

tamanho 2 / 1P

Sistema

100Energy

Grupo de produto	10
Subgroup	33

Unidade por pacote	3
EAN	4021267035990

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Dados técnicos

for fuse links size:	NH 2
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	45 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	400 A
Tensão de medição (IEC) AC:	690 V

Tensão de medição (IEC) DC:

440 V

Tensão suportável nominal de impulso Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 12,0 W.

(A dissipação de energia em sua carga máxima seria 18,7 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	800 V
tensão máxima IEC DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation

Dados mecânicos
L x A x P:	65 x 193 x 113
Peso:	75,8 kg/100
Polaridade:	1 polo

Type of fastening: hook clips,
connection screw:
screw connection M10, 18 - 22Nm torque

pontos terminais
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

permitted power dissipation of the fuse-link:	45 W
