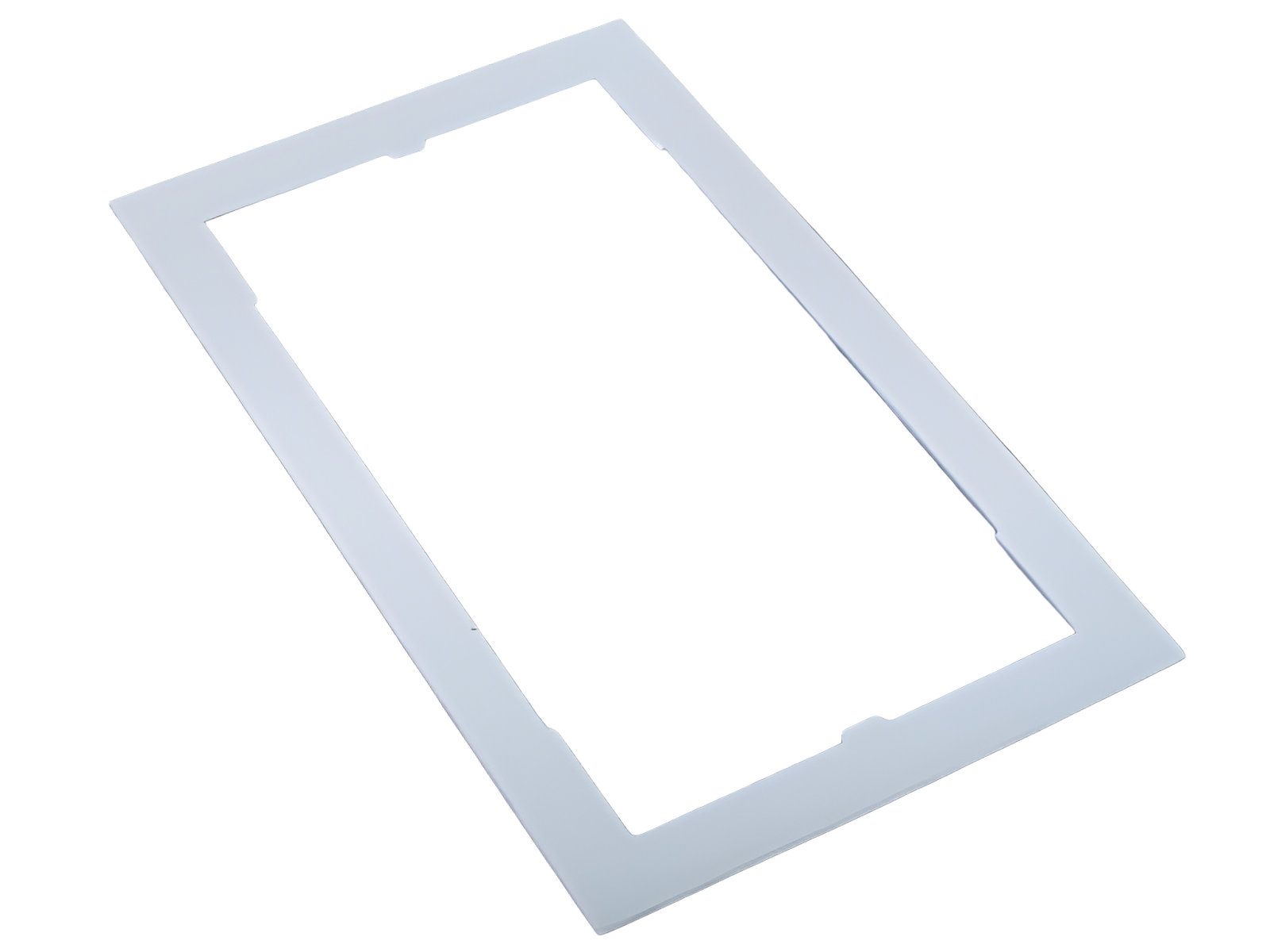

moldura de acabamento, única (78893)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 78893000

moldura de acabamento, única

130 x 210, não para 33221, 33222

tamanho 00

Grupo de produto	09
Subgroup	51

Unidade por pacote	10
EAN	4021267788933

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
L x A x P:	130 x 210 x 2
Peso:	1,9 kg/100

Instruções de Aplicação


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD symbol 2D DXF

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

03299000
QUADRON^®60Classic
base fusível NH 160 A
parafuso M8
tamanho 00 / 3P
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

03199000
QUADRON^®60Classic
base fusível NH 160 A
prensa-cabo
tamanho 00 / 3P
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33079000
QUADRON^®60Classic
interruptor-seccionador-fusível NH tamanho 00, 160 A, montagem em barramento, conexão superior/inferior
parafuso M8
adequado para sistema 5 polos
connection top or bottom
