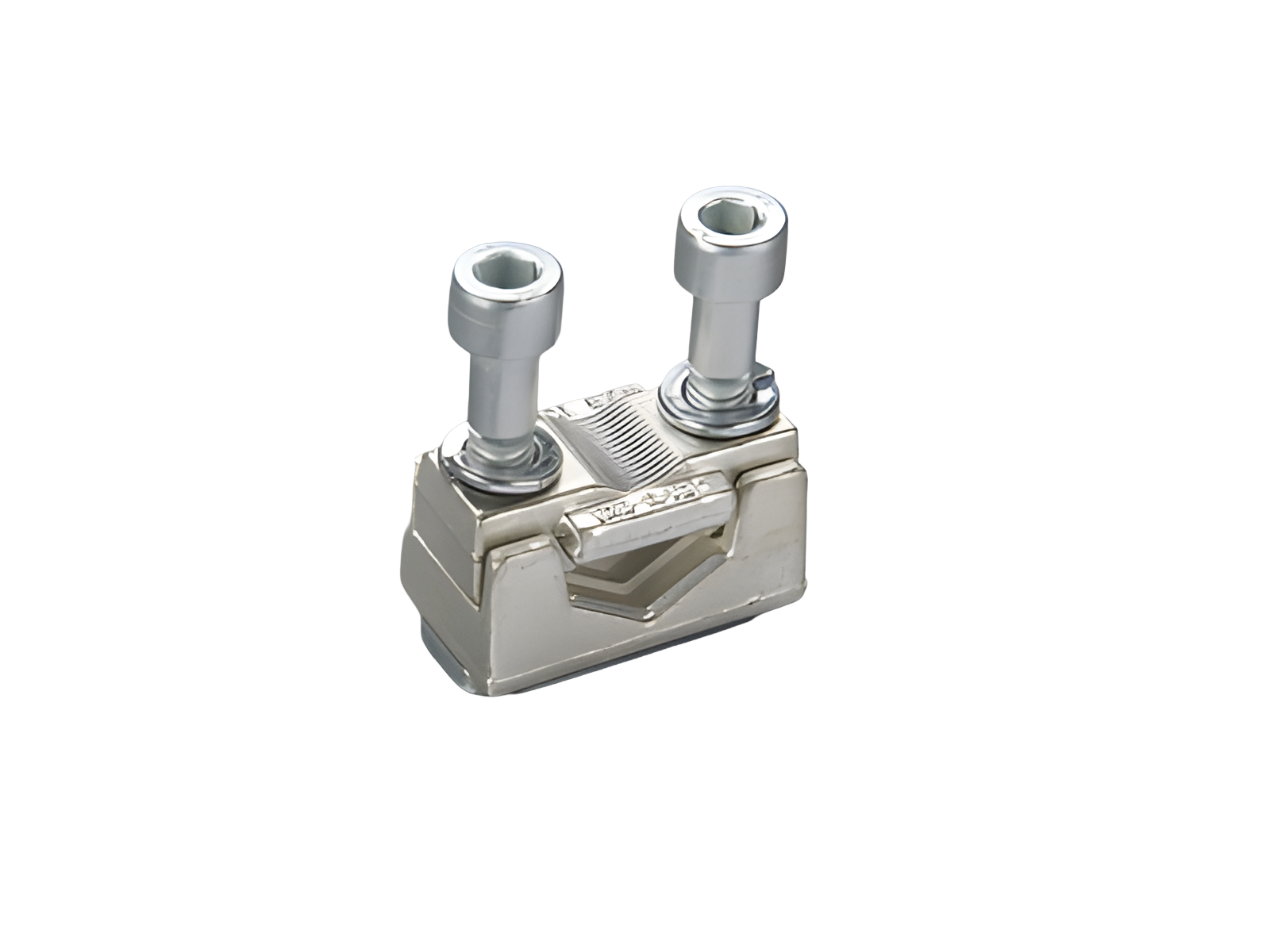

terminal prisma, único, para cabos em Cu (33167)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33167 000

terminal prisma, único, para cabos em Cu

50 - 240 mm²

Sistema

60Classic

Grupo de produto	09
Subgroup	51

Unidade por pacote	1
EAN	4021267331672

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
Peso:	19,9 kg/100

pontos terminais
screw drive:	S5
wire stripping:	27 mm
min. cross-section:	50 mm²
max. cross-section:	240 mm²
rm:	50 - 240 mm²
f:	50 - 240 mm²
f + AE:	50 - 240 mm²
(f + AE may not fit with max. cross-section)
sm:	50 - 240 mm²
Md min.:	4,8 Nm
Md max.:	9,6 Nm
Not suitable for aluminium cables !

Material properties
halogen-free:	Yes

Instruções de Aplicação

Not suitable for aluminium cables !

determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

03289 000
QUADRON Panel
base fusível NH 250 A, montagem em painel, para PV
parafuso do terminal de entrada M10, conexão de saída para barramentos 2x 30 x 10
tamanho 1XL / 1P, com proteção contra toque
para montagem em placa
stock sale
Mais

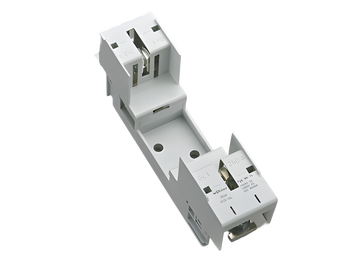

03290 000
QUADRON Panel
base fusível NH 250 A, montagem em painel, para PV
ambos os lados parafusos M10
tamanho 1XL / 1P, com proteção contra toque
para montagem em placa
Mais

33202 000
QUADRON Panel
chave seccion. de fusível NH tam. 2, 400 A, montagem em painel
parafuso M10
para montagem em placa
Mais

33331 000
QUADRON Panel
chave seccion. de fusível NH tam. 2, 400 A, montagem em painel
parafuso M10
with electronic fuse monitoring
para montagem em placa
Mais

33150 000
QUADRON Panel
chave seccion. de fusível NH tam. 2, 400 A, montagem em painel
parafuso M10
with electromechanical fuse monitoring
para montagem em placa
Mais

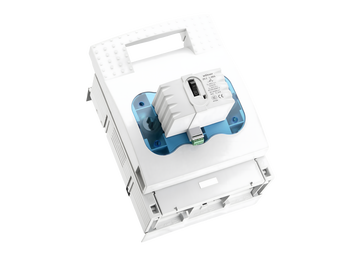

33161 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 2, 400 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
with electromechanical fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

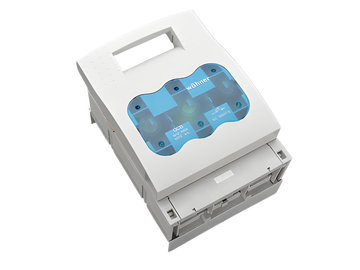

33602 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 2, 400 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

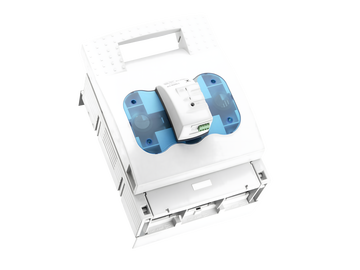

33326 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 2, 400 A, p/ mont. em barramento, conexão sup / inf
parafuso M10
with electronic fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

https://pim.woehner.de/PT/BR/1000047400

Encontre sua pessoa de contato

Para a página de contato

Wöhner Sistemas
Eletrotécnicos Ltda.
Rua Antônio Galvão Pacheco, 185
18550-612, Boituva/SPl
Brasil

Linha direta de pedidos (Alemanha)
+49 9563 751 125
order@woehner.de

Linha direta de tecnologia (Alemanha)
+49 9563 751 508
support@woehner.com
