conexão tipo grampo para cabos de Cu (33165)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33165000

conexão tipo grampo para cabos de Cu

150 - 300 mm²

para QCB-NH3, LTS-F 630, LTS 800

Sistema

60Classic

Grupo de produto	09
Subgroup	51

Unidade por pacote	1
EAN	4021267331658

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados mecânicos
Peso:	12,5 kg/100

Cu 150-300mm² s(r), f+AE, lam. Cu 25x (1-13)mm

pontos terminais
Not suitable for aluminium cables !

25 x 13

Instruções de Aplicação

Not suitable for aluminium cables !

short-circuit withstandability:	determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

33603000
QUADRON^®60Classic
chave seccion. de fusível NH, tam. 3, 630 A, p/ mont. em barramento, conexão sup / inf
parafuso M12
connection top or bottom
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

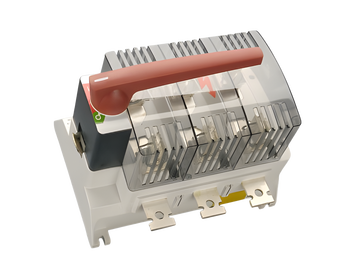

33362000
CAPUS^®Panel
chave seccionadora com fusíveis, 3 polos
parafuso M12, manípulo vermelho
tamanho 3
Mais

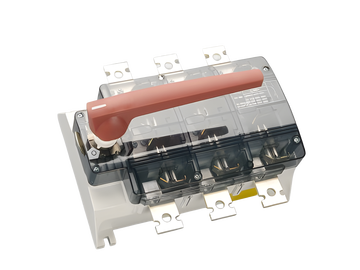

33358000
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M12, manopla vermelha
800 A
Mais

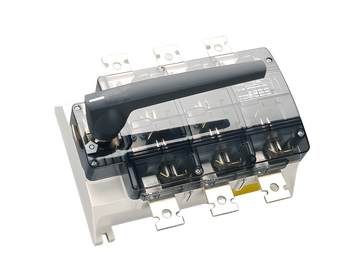

33336000
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M12, manopla cinza grafite
800 A
Mais

33203000
QUADRON^®Panel
chave seccion. de fusível NH tam. 3, 630 A, montagem em painel
parafuso M12
Mais

33151000
QUADRON^®Panel
chave seccion. de fusível NH tam. 3, 630 A, montagem em painel
parafuso M12
with electromechanical fuse monitoring
Mais

33162000
QUADRON^®60Classic
chave seccion. de fusível NH, tam. 3, 630 A, p/ mont. em barramento, conexão sup / inf
parafuso M12
with electromechanical fuse monitoring
connection top or bottom
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

33332000
QUADRON^®Panel
chave seccion. de fusível NH tam. 3, 630 A, montagem em painel
parafuso M12
with electronic fuse monitoring
Mais

33327000
QUADRON^®60Classic
chave seccion. de fusível NH, tam. 3, 630 A, p/ mont. em barramento, conexão sup / inf
parafuso M12
with electronic fuse monitoring
connection top or bottom
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais
