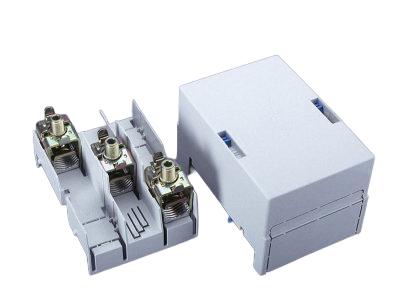

placa terminal de conexão, 3 polos (01199)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01199 000

CRITO®60Classic

placa terminal de conexão, 3 polos

95 - 185 mm²

para barramentos 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Vantagens do produto

Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.

Grupo de produto 07
Subgroup 48
Unidade por pacote 1
EAN 4021267011994
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Approvals

DNV GL

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Dados elétricos IEC
Corrente de medição (IEC): 350 A
Tensão de medição (IEC) AC: 690 V
rated peak withstand current  Ipk max.: 55.8 kA
Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 1000 V
tensão máxima IEC DC: 1500 V
current capacity (IEC) max.: 460 A
Dados mecânicos
L x A x P: 135 x 200 x 118
Peso: 132,2 kg/100
Polaridade: 3 polos
para barramentos: 20, 25, 30 x 5, 10 e barramentos de seção
pontos terminais
min. cross-section: 95 mm²
max. cross-section: 185 mm²
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.


für Anwendungen nach IEC / EN :
Cu und Al 95 - 185 mm² Rundleiter mehrdrähtig und Sektorleiter mehrdrähtig
Cu auch feindrähtig, direkt geklemmt

for applications acc. to IEC / EN:
Cu or Al 95 - 185mm², round stranded or sector-shaped stranded cables
also fine stranded Cu cables (direct clamping)



Instruções de Aplicação

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
