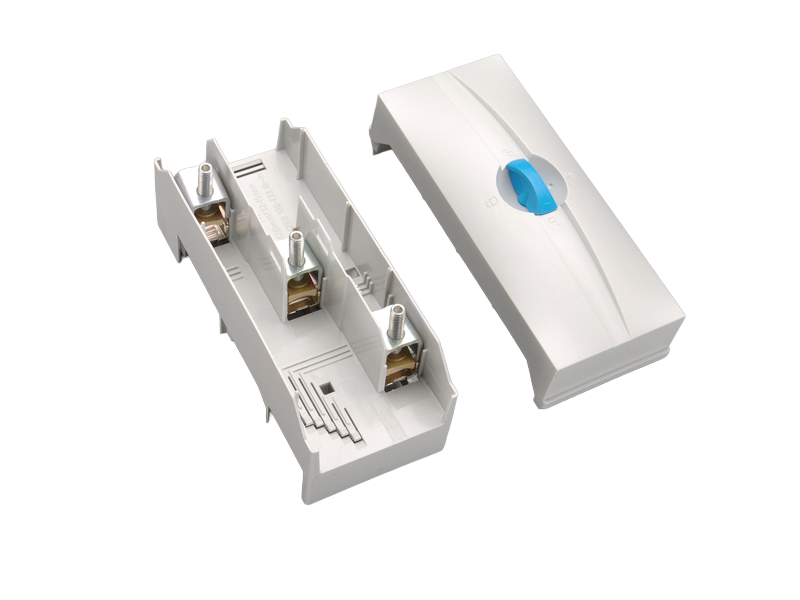

A imagem pode mostrar um produto similar.
Código da peça: 01243000
CRITO®60Classic
placa terminal de conexão, 3 polos
10 - 120 mm², AWG 6 - 250 MCM, lam. Cu. 9 - 15.5 x 2,4 - 10
para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic
Vantagens do produto
Terminals can be removed for connection of uncut conductors
| Grupo de produto | 07 |
| Subgroup | 45 |
| Unidade por pacote | 1 |
| EAN | 4021267012434 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approvals
CSA , UL , DNV GL
for UL feeder circuits >250V
Número de tipo: 243-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 250 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
| rated peak withstand current Ipk max.: | 56.3 kA |
| Corrente nominal admissível de curta duração Icw (0,1 s) max.: | 22 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 3,8 W.
(A dissipação de energia em sua carga máxima seria 6,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1500 V |
| current capacity (IEC) max.: | 440 A |
| Dados UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Dados electricos UL | |
| corrente nominal (UL): | 250 A |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| for wires UL: | Cu 75°C |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: |
100 kA with JDDZ fuse Class J 500 A / 600 V AC
35 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC 50 kA with any DIVQ/7 circuit breaker 600 A / 480 V AC 65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC 100 kA with JDDZ fuse Class J 600 A / 480 V AC |
| Dados mecânicos | |
| L x A x P: | 81 x 200 x 84 |
| Peso: | 53,5 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção |
| pontos terminais | |
| cage clamp connection | |
| wire stripping: | 25 mm |
| min. cross-section: | 10 mm² |
| max. cross-section: | 150 mm² |
| re: | 10 - 10 mm² |
| rm: | 16 - 150 mm² |
| f: | 16 - 120 mm² |
| f + AE: | 10 - 120 mm² |
| (f + AE may not fit with max. cross-section) | |
| Área de aperto: | 15 x 15 |
| Md min.: | 12,0 Nm |
| Md max.: | 12,5 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 6 |
| max. cross-section UL: | MCM 250 |
| torque (UL): | 106 lb-in |
| for wires UL: | Cu 75°C |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
| for UL feeder circuits >250V | |
| considering the permitted temperature rise at the concrete installation conditions a capacity of 400 A is accepted by UL |
