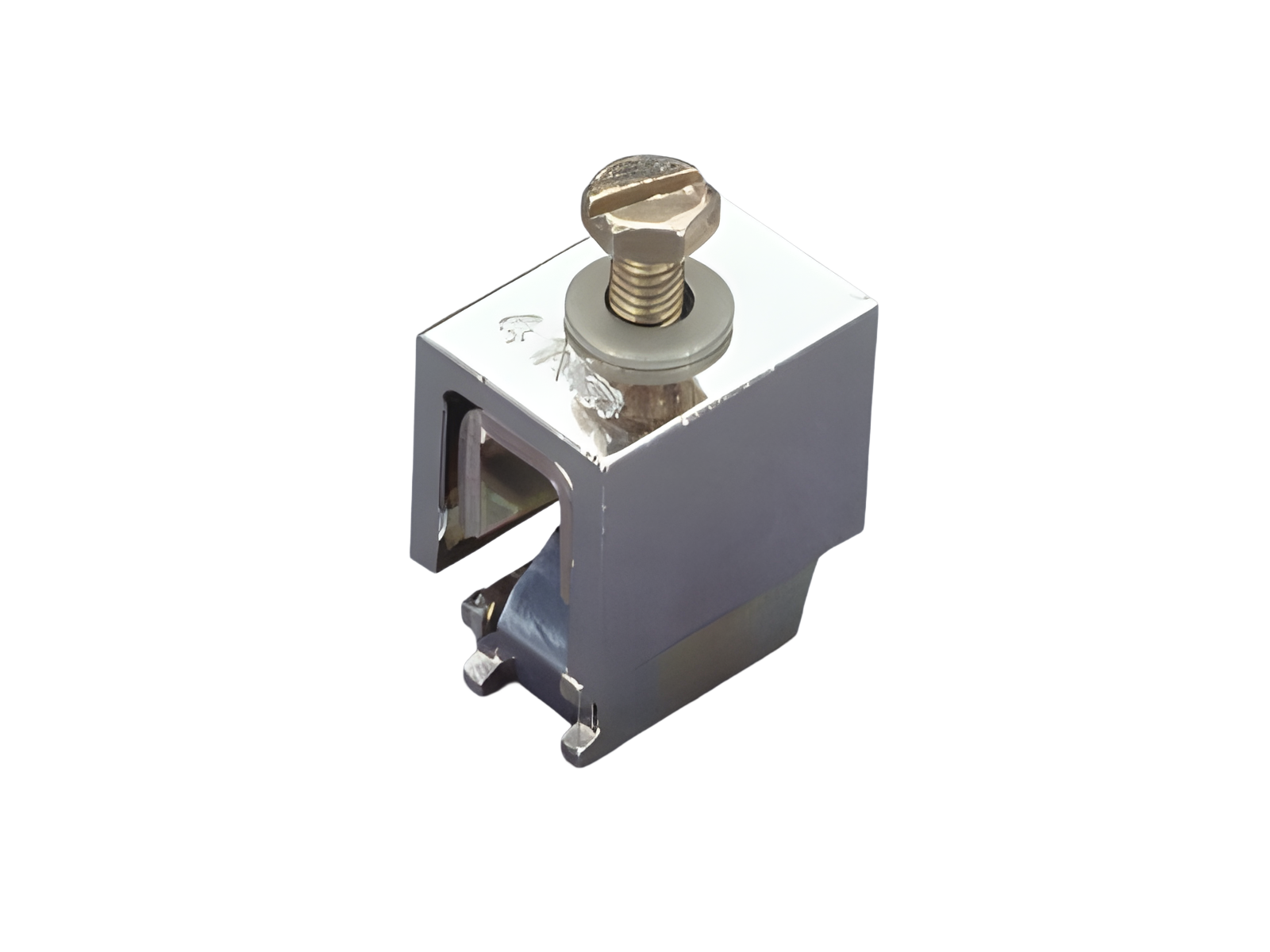

A imagem pode mostrar um produto similar.
Código da peça: 01512000
conexão por parafuso em clipe, para conector de cabo
M5
para barramentos barramentos planos 10 mm
Sistema
60Classic, centre feed unit, 100Energy
| Grupo de produto | 07 |
| Subgroup | 28 |
| Unidade por pacote | 25 |
| EAN | 4021267015121 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
Approvals
DNV GL
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 690 V |
| rated peak withstand current Ipk max.: | 25.6 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,3 W.
(A dissipação de energia em sua carga máxima seria 0,5 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1500 V |
| current capacity (IEC) max.: | 360 A |
| Dados mecânicos | |
| L x A x P: | 18 x 24 x 25 |
| Peso: | 5,0 kg/100 |
| para barramentos: | barramentos planos 10 mm |
Screw M5, 8mm available length
| pontos terminais | |
| screw connection | |
| M5 | |
| Área de aperto: | M5 x 8 |
|
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| The insulation performance of the article depends on the installation conditions. | |
