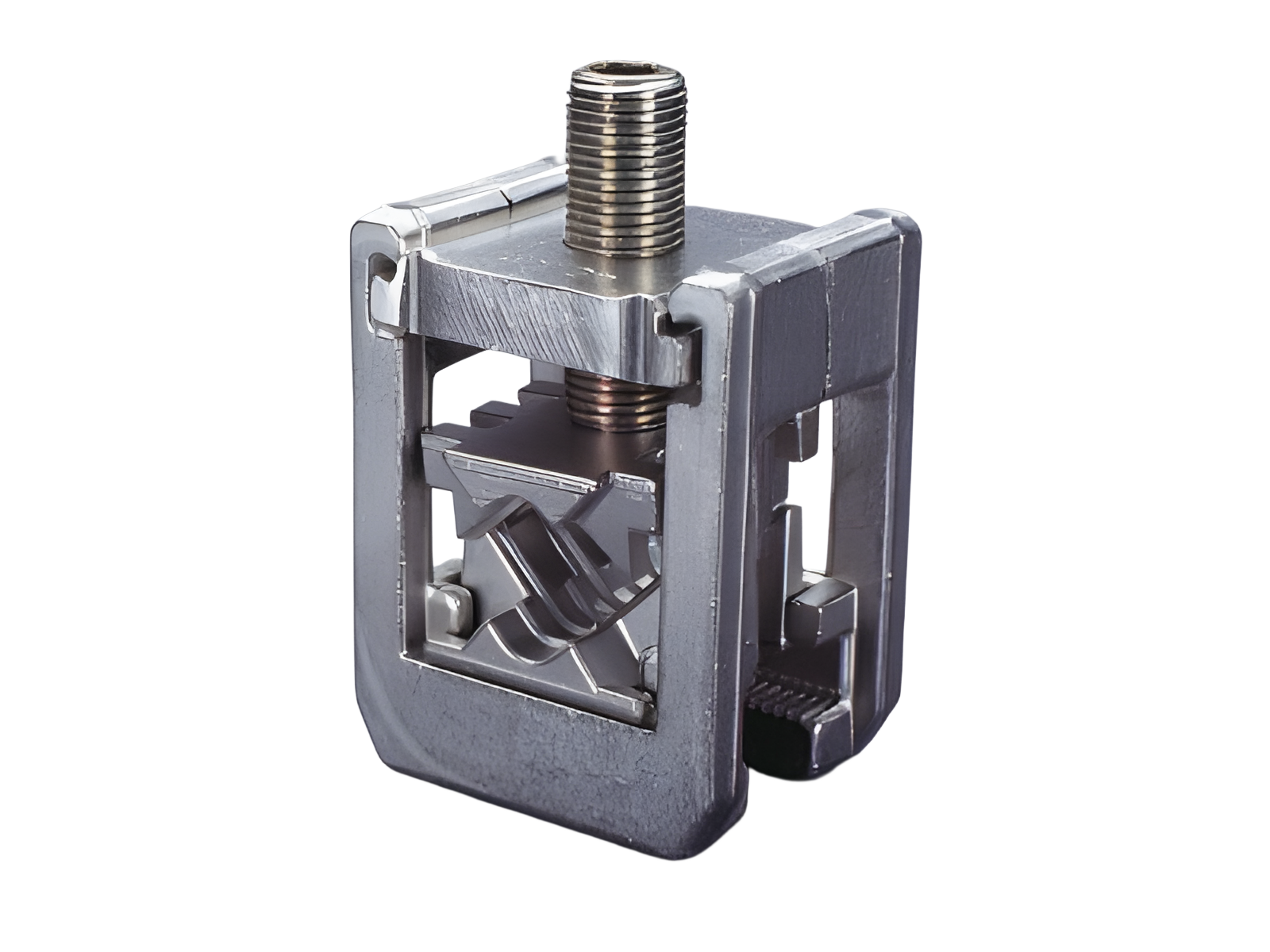

terminal para condutor redondo e setorial (01094)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01094 000

CRITO^®

terminal para condutor redondo e setorial

95 - 300 mm²

para barramentos 30 x 10 e barramentos de seção

Sistema

60Classic, centre feed unit, 100Energy

Vantagens do produto

Indication of nominal cross-section and tightening torque marked on the terminal.
Terminal can be subsequently fitted onto and removed from mounted busbar.

Grupo de produto	07
Subgroup	25

Unidade por pacote	3
EAN	4021267010942

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Dados elétricos IEC
Corrente de medição (IEC):	630 A
Tensão de medição (IEC) AC:	690 V

rated peak withstand current I_pk max.:	81.4 kA
Corrente nominal admissível de curta duração I_cw (1,0 s) max.:	26.1 kA

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1500 V
current capacity (IEC) max.:	630 A

Dados mecânicos
L x A x P:	48 x 60 x 100
Peso:	85,7 kg/100
para barramentos:	30 x 10 e barramentos de seção

Tightening torque 40Nm

pontos terminais
min. cross-section:	95 mm²
max. cross-section:	300 mm²
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
Conductors of the following quality: Solid and stranded round and sectored conductors 95 - 300mm².
