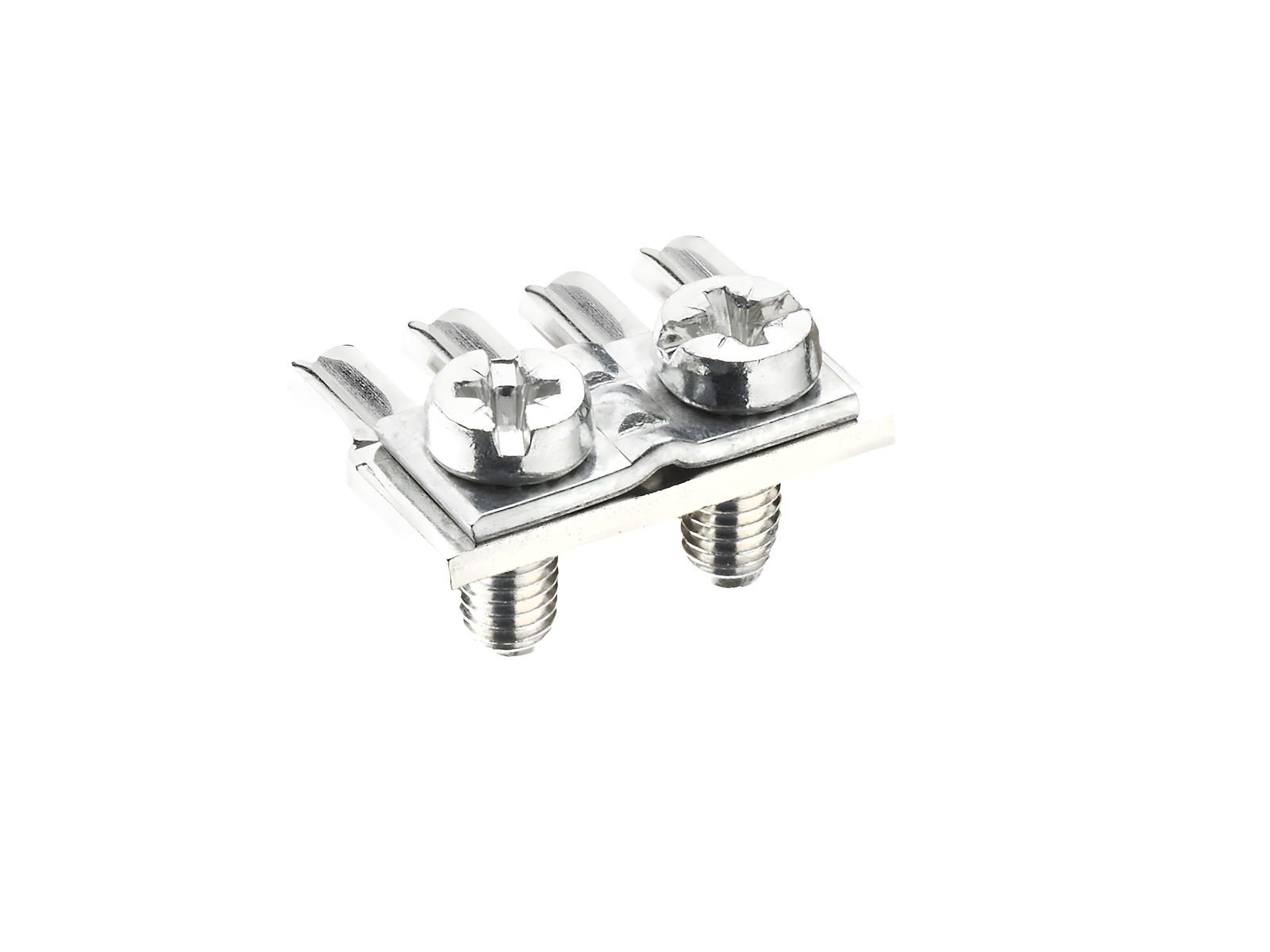

terminal de conexão para barramento PE/N (01114)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01114000

CRITO®

terminal de conexão para barramento PE/N

35 mm²

adequado para barramentos PE e N 01126 - 01130

Grupo de produto 07
Subgroup 06
Unidade por pacote 100
EAN 4021267011147
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Dados elétricos IEC
Tensão de medição (IEC) AC: 400 V

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC: 500 V
Dados mecânicos
L x A x P: 15 x 15 x 15
Peso: 1,4 kg/100
pontos terminais
max. cross-section: 35 mm²
Área de aperto: 7 x 7
Not suitable for aluminium cables !


1.5 - 25mm² flexible with wire-end ferrule
1.5 - 10mm² solid round
only for maximum tightening torque:
16mm² stranded round

Instruções de Aplicação

Not suitable for aluminium cables !
