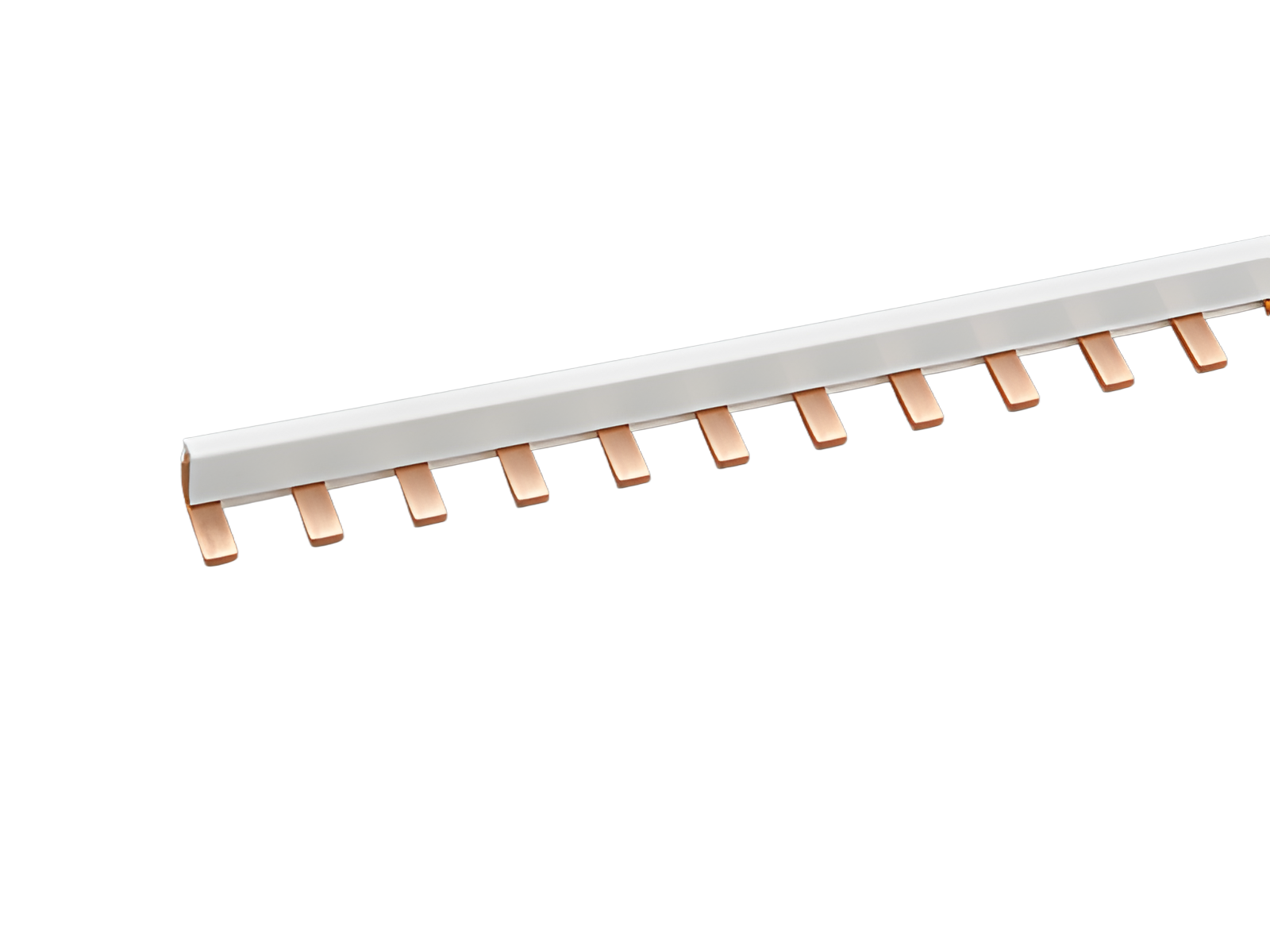

barramento tipo pente, 1 polo, tipo ponte, passo 18 mm (31548)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31548000

barramento tipo pente, 1 polo, tipo ponte, passo 18 mm

100 A, comprimento 1 m

25 mm²

Grupo de produto 06
Subgroup 95
Unidade por pacote 10
EAN 4021267315481
ECLASS 6.1 27371306
ECLASS 7.1 27371306
ETIM 4.0 EC000215
ETIM 5.0 EC000215

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

UL

for UL feeder circuits >250V

Número de tipo: CTB25-118

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 100 A
Tensão de medição (IEC) AC: 690 V
Tensão de medição (IEC) DC: 1000 V
Tensão suportável nominal de impulso Uimp: 4 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,8 W.

(A dissipação de energia em sua carga máxima seria 2,8 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
Corrente admissível com alimentação central: 200 A
UL / CSA :
480V AC, with AES CC or AES 10x38 also 600V AC
100A for side feed
200A for centre feed

SCCR = 10kA
SCCR = 100kA for Class J 200A fuse
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 100 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
tensão nominal (UL) DC: 600 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
Dados mecânicos
L x A x P: 997 x 5 x 15
Peso: 47,5 kg/100
Corte transversal: 25 mm²

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.

Notas

terminal 31 039 is to be used to feed power
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

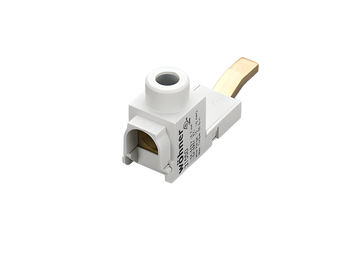

31550000
terminal de conexão, conexão frontal
6 - 35 mm²
para: 31549, 31561
Mais

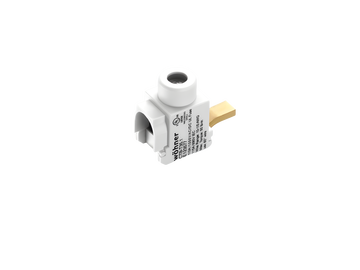

31039000
terminal de conexão, conexão frontal
6 - 35 mm² / AWG 10 - 1/0
para: 31548
Mais

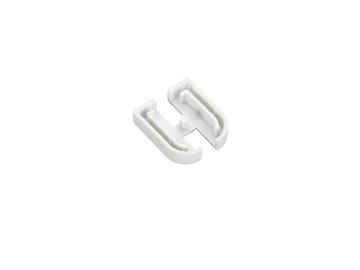

31042000
tampa de extremidade
para barramentos tipo pente de 1 polo 25 mm²
Mais

31562000
feeder module 1-pole
dircet feeding of the comb-type busbar
2,5 - 50 mm² / AWG 14 - 1
para: 31548, 31549, 31561
Mais

É utilizado para

31298000

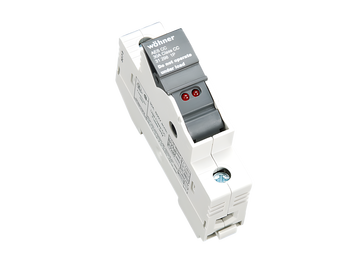

AMBUS®Panel
suporte para fusíveis cilíndricos, com LED
Class CC / 1P
30 A / 600 V
indication of a released fuse link
Mais

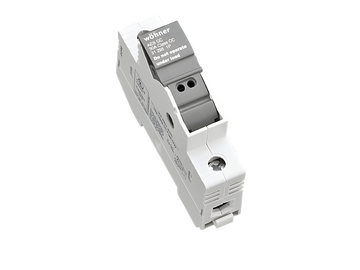

31295000
AMBUS®Panel
suporte para fusíveis cilíndricos
Class CC / 1P
30 A / 600 V
Mais

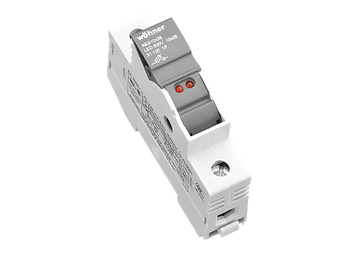

31130000
AMBUS®Panel
suporte para fusíveis cilíndricos, com LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
Mais

31275000
AMBUS®Panel

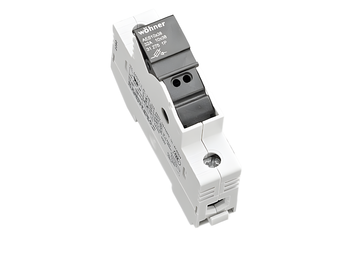

suporte para fusíveis cilíndricos, para fusíveis semicondutores
10 x 38 / 1P
32 A / 690 V, para proteção de semicondutores
Mais

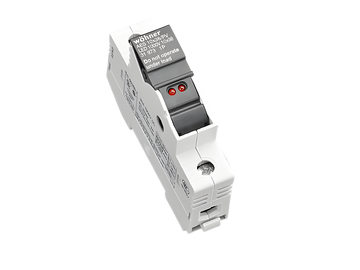

31973000
AMBUS®Panel
suporte para fusíveis cilíndricos
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
Mais

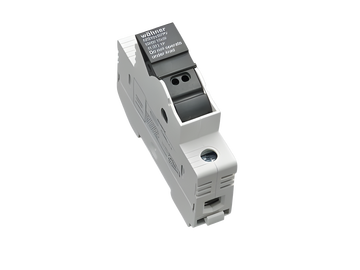

31971000
AMBUS®Panel
suporte para fusíveis cilíndricos
10x38 / 1P
30 A / 1000 V DC
Mais

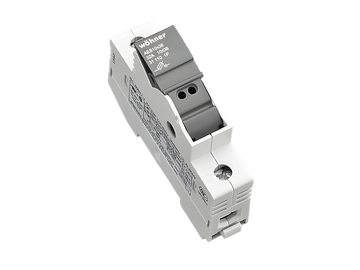

31110000
AMBUS®Panel
suporte para fusíveis cilíndricos
10 x 38 / 1P
32 A / 690 V
Mais
