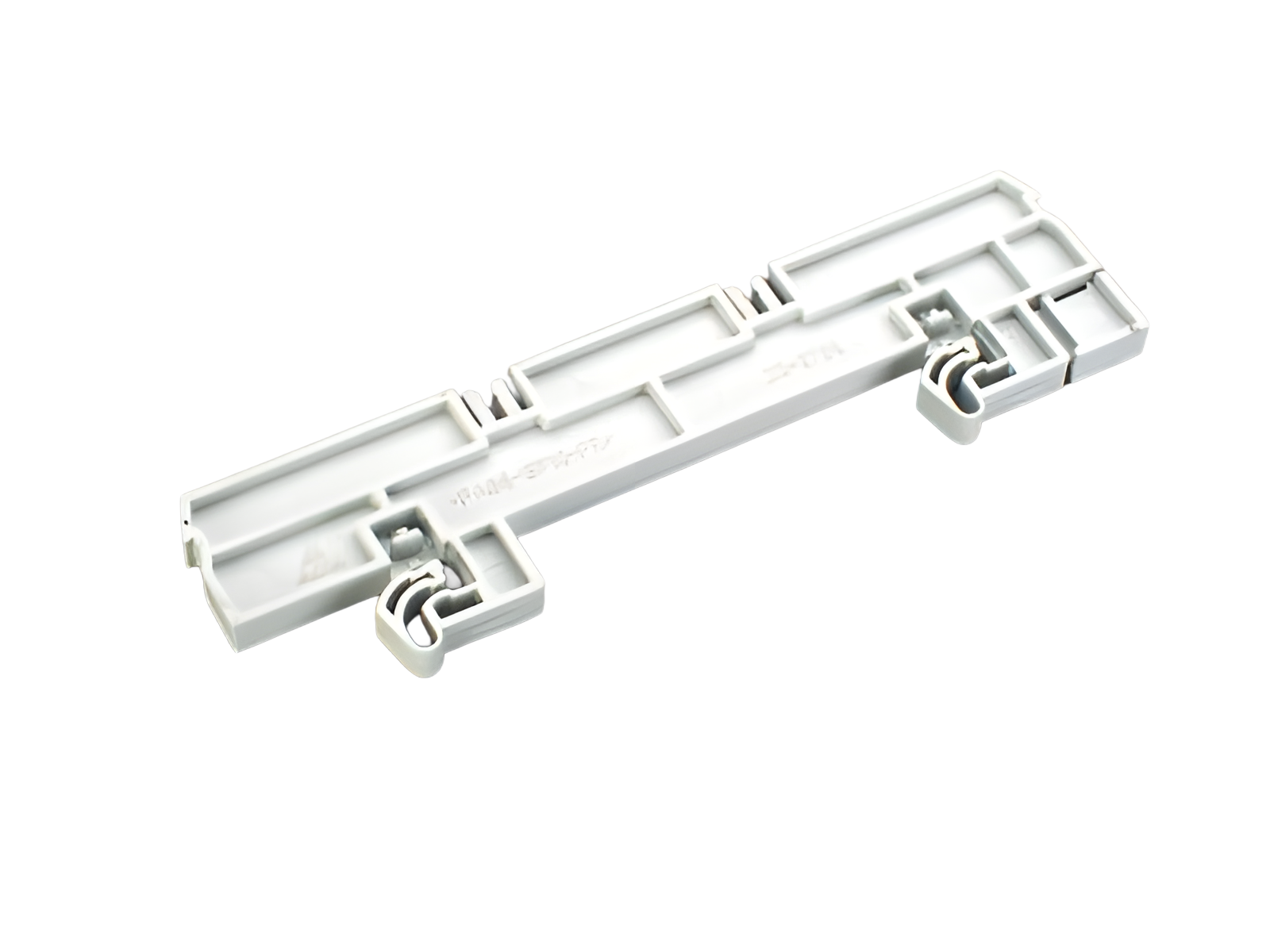

montagem para cobertura de seção de barramentos (01026)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01026000

montagem para cobertura de seção de barramentos

profundidade 32 mm, para 01025

9 x 196 x 32

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto	06
Subgroup	27

Unidade por pacote	10
EAN	4021267010263

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: C026-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados mecânicos
L x A x P:	9 x 196 x 32
Peso:	3,9 kg/100
para barramentos:	12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Instruções de Aplicação


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V
