A imagem pode mostrar um produto similar.
Código da peça: 01230 000

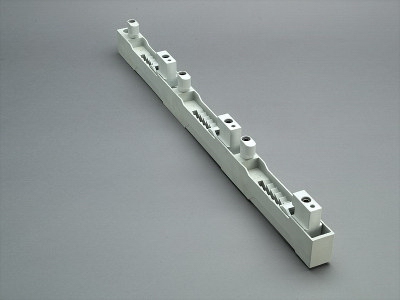

suporte de barramento universal
para barramentos 30 - 120 x 10, seção duplo T e triplo T
| Grupo de produto | 06 |
| Subgroup | 24 |
| Unidade por pacote | 4 |
| EAN | 4021267012304 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 1000 V |
| Tensão suportável nominal de impulso Uimp: | 8 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,0 W.
(A dissipação de energia em sua carga máxima seria 0,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 1500 V |
| Short-circuit withstand capacity: Surge current strength > 100kA at Busbar support separation 400 mm |
| Dados mecânicos | |
| L x A x P: | 30 x 580 x 65 |
| Peso: | 50,0 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 30 - 120 x 10, seção duplo T e triplo T |
| The insulation performance of the article depends on the installation conditions. | |
|
Torque for the screws of the busbar support Md = 4Nm |
|
33341
000

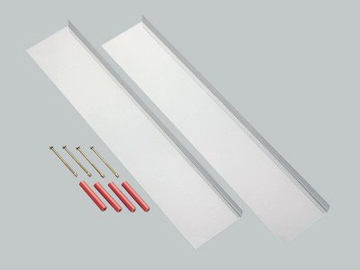

cobertura final
para: 01230
