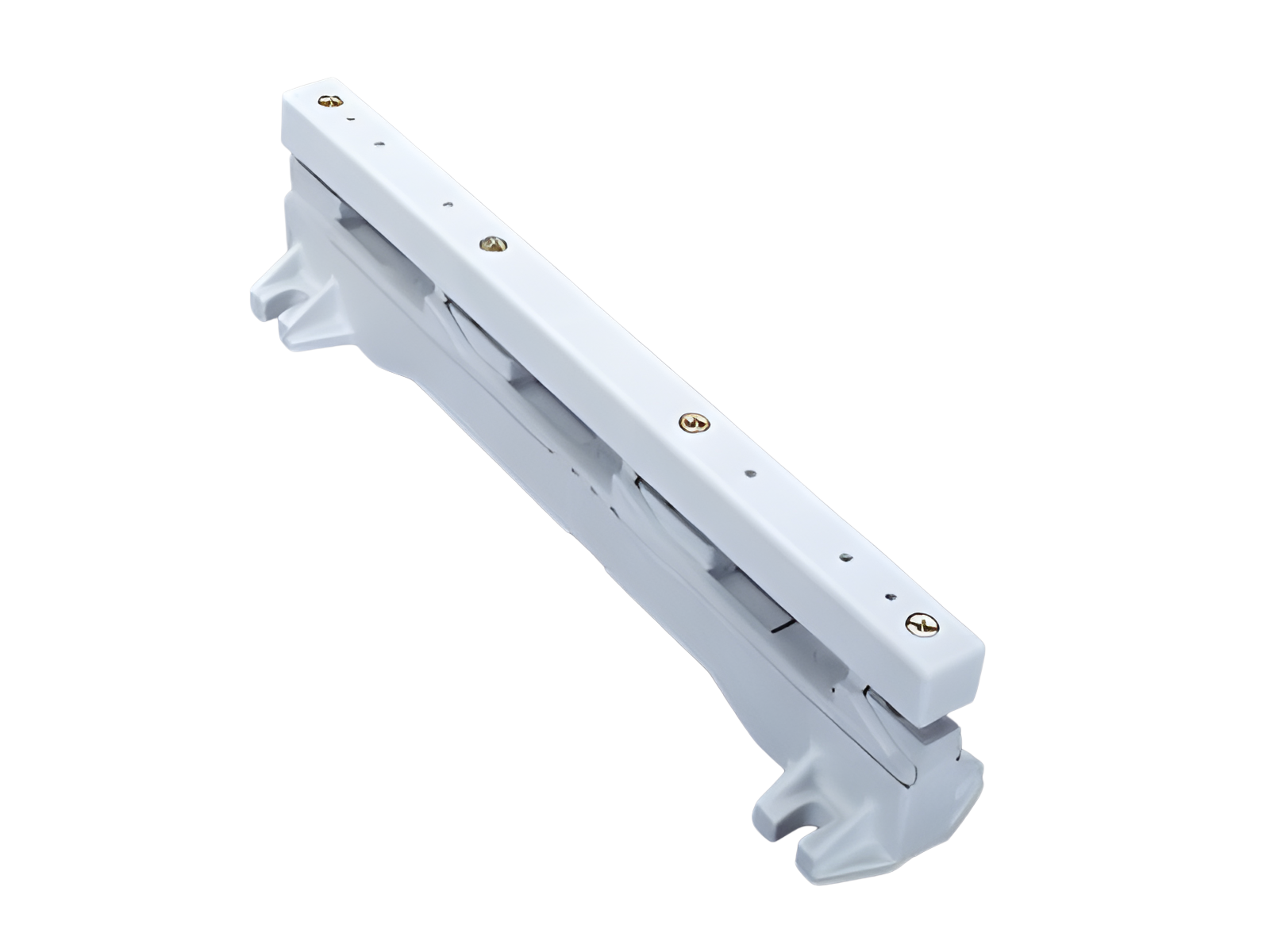

A imagem pode mostrar um produto similar.
Código da peça: 01479 000
suporte de barramento universal
para barramentos planos sem furos, 30, 40, 50, 60 x 10
para barramentos 30, 40, 50, 60 x 10
Sistema
100Energy
Vantagens do produto
Type tested at 600mm busbar support separation and 60 x 10mm with external screw holes
can also be used as centre support.
| Grupo de produto | 06 |
| Subgroup | 21 |
| Unidade por pacote | 4 |
| EAN | 4021267014797 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 800 V |
| Tensão nominal de isolamento: | 1000 V |
| Tensão suportável nominal de impulso Uimp: | 8 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,0 W.
(A dissipação de energia em sua carga máxima seria 0,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 1500 V |
| short-circuit capacity IEC / EN : Ipk max. = 85 kA (busbar 60x10, 2 busbar supports in 300 mm distance) further data see short-circuit diagram |
| Dados mecânicos | |
| L x A x P: | 62 x 320 x 70 |
| Peso: | 47,1 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 30, 40, 50, 60 x 10 |
Tightening torque of the screws: 4 Nm
| The insulation performance of the article depends on the installation conditions. | |
01254
000

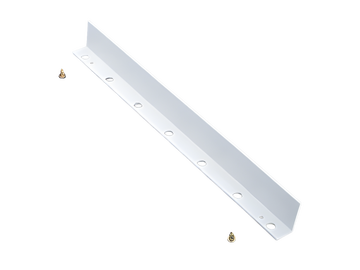

Cobertura final para 01479
