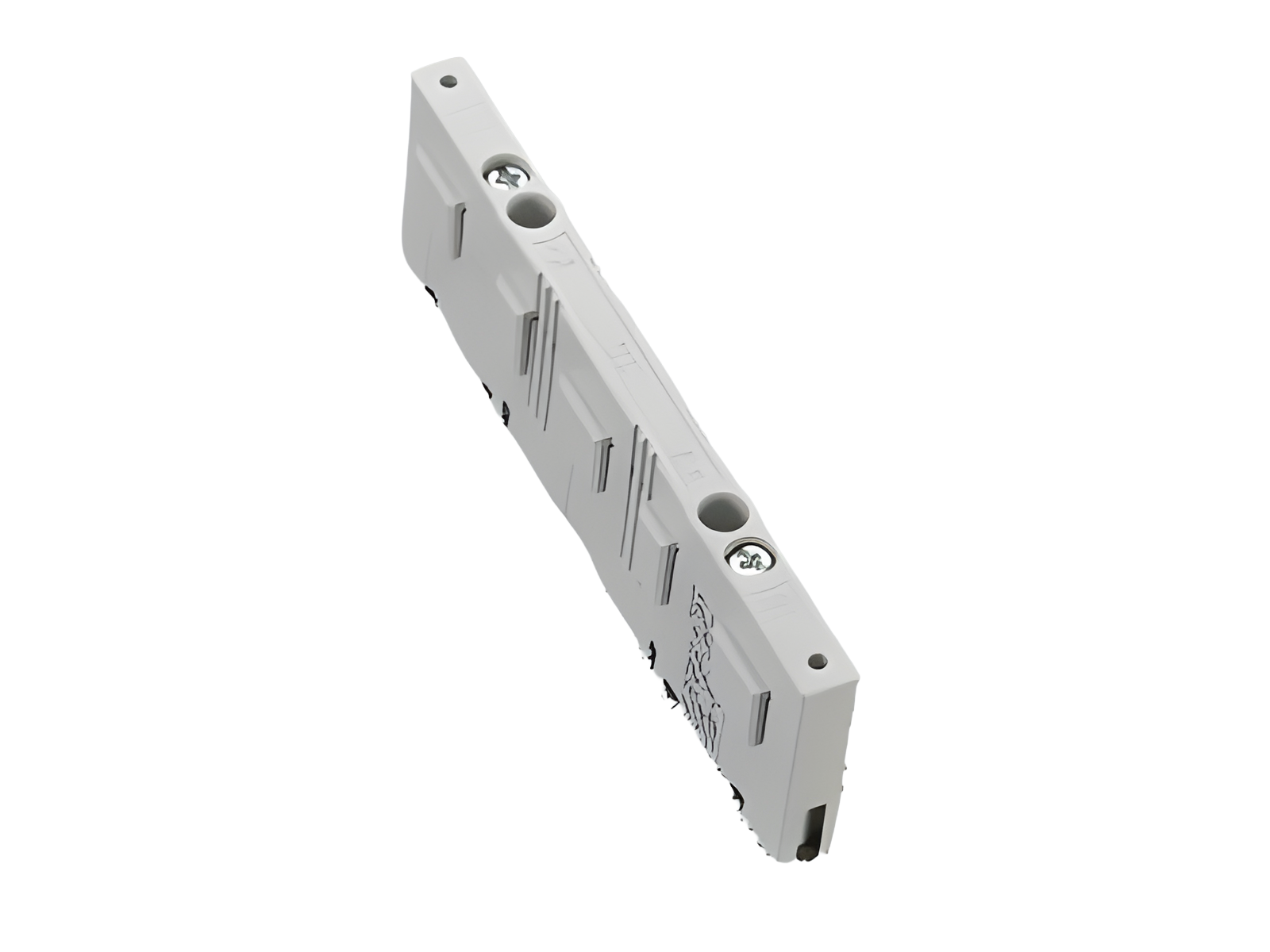

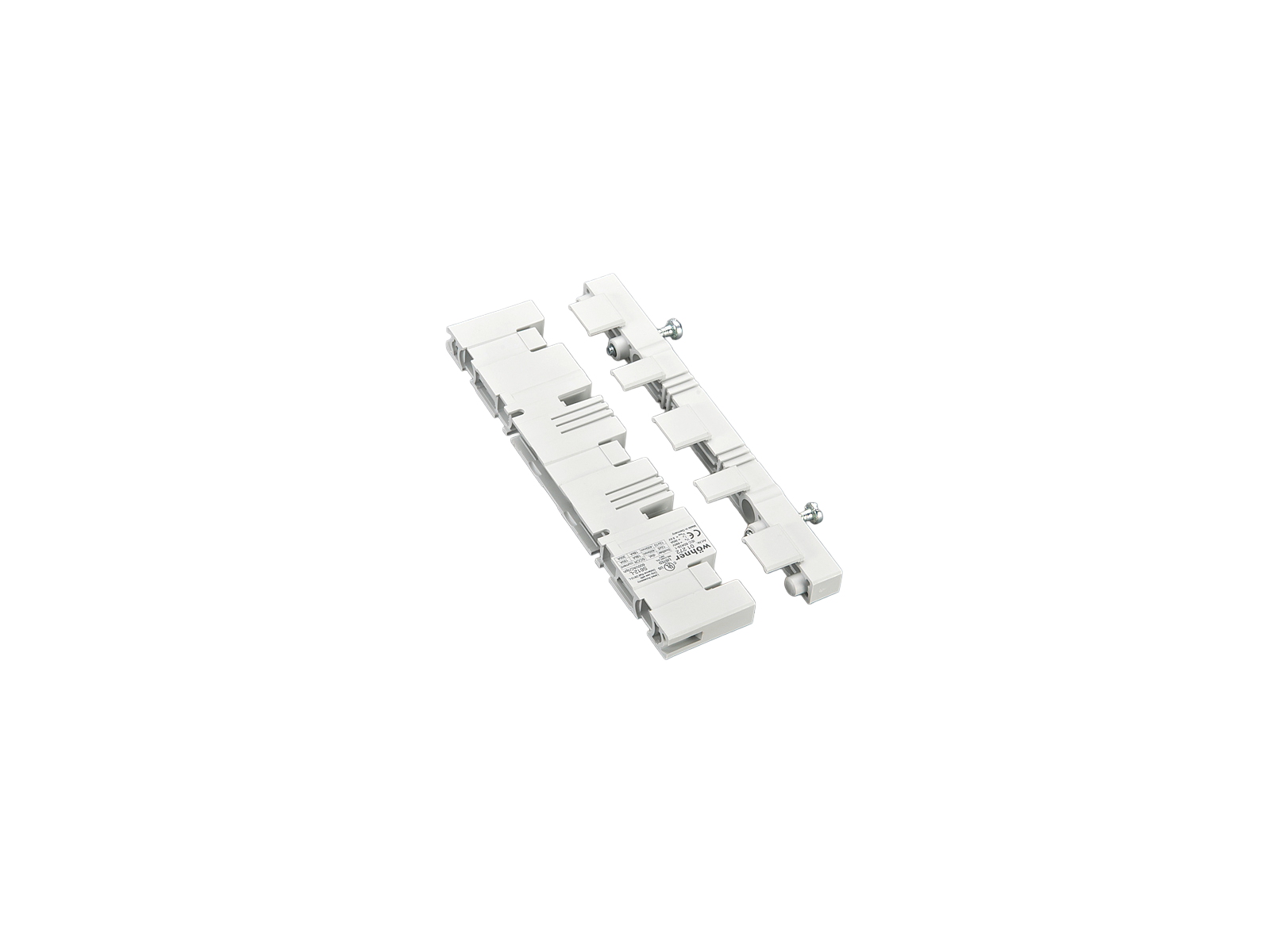

suporte de barramento 3 fases + N + E, com cobertura final (01272)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01272 000

suporte de barramento 3 fases + N + E, com cobertura final

para barramento de 3 polos 12 x 5 e 12 x 10

para barramentos de 5 polos 12 x 5 e 12 x 10, N + PE 12 x 5

Sistema

30Compact 3P, 30Compact 5P

Grupo de produto	06
Subgroup	09

Unidade por pacote	10
EAN	4021267012724

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

for UL feeder circuits >250V

Número de tipo: S612-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Tensão de medição (IEC) AC:	690 V

rated frequency (IEC):

50 / 60 Hz

Tensão nominal de isolamento:	800 V
Tensão suportável nominal de impulso Uimp:	6 kV

rated peak withstand current I_pk max.:

54 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

short-circuit capacity IEC / EN :
3-pole: Ipk max. = 54 kA (busbar 12x10, 2 busbar supports in 250 mm distance)
go to calculation for 3-pole system (IEC)

4- and 5-pole : Ipk = 32 kA (2 busbar supports in 250 mm distance)
go to calculation for 5-pole system (IEC)

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados electricos UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	18 kA
	3 cycles (without OPD) @ 600 V AC

Dados mecânicos
L x A x P:	15 x 156 x 45
Peso:	6,8 kg/100
Polaridade:	3 polos

Instruções de Aplicação

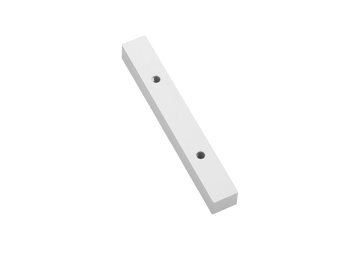

Zur Einhaltung der erhöhten Luft- und Kriechstrecken nach UL 508A ist das Distanzstück 01 374 zu verwenden. Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm



for UL feeder circuits >250V
