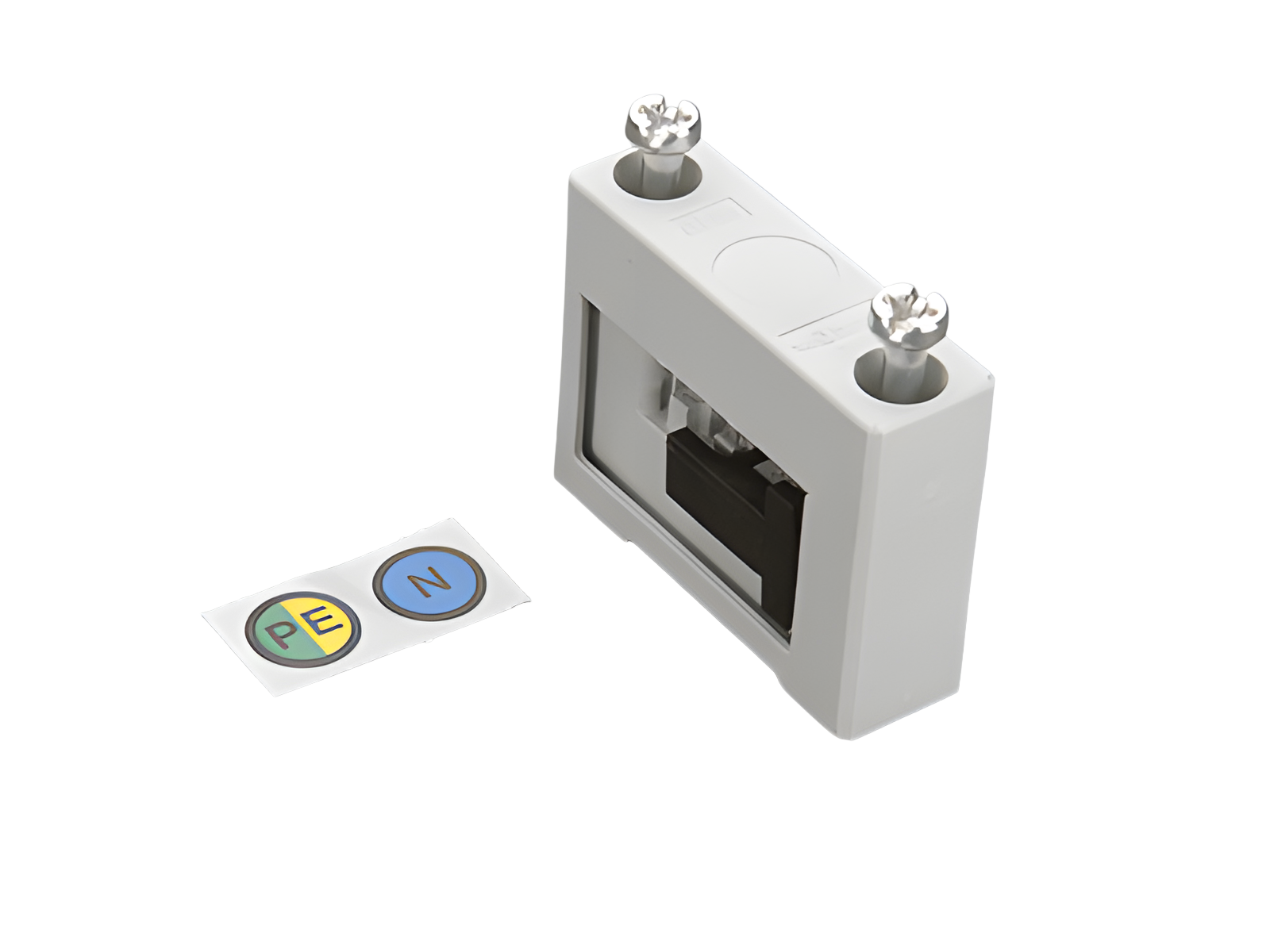

suporte PE/N (01601)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01601 000

suporte PE/N

1 polo, pode ser montado individualmente.

para barramentos 12, 20, 30 x 5, 10

Sistema

60Classic

Grupo de produto 06
Subgroup 03
Unidade por pacote 1
EAN 4021267016012
ECLASS 6.1 27400607
ECLASS 7.1 27400607
ETIM 4.0 EC001166
ETIM 5.0 EC001166

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

UL , DNV GL

for UL feeder circuits >250V

Número de tipo: S489-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Tensão de medição (IEC) AC: 690 V
rated frequency (IEC): 50 / 60 Hz
Tensão nominal de isolamento: 1000 V
Tensão suportável nominal de impulso Uimp: 6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC DC: 1500 V
Anzugsdrehmomente der Schrauben: 4 Nm

UL :
SCCR = 14 kA (Schienenträger im Abstand von 400 mm)
Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
Dados mecânicos
L x A x P: 20 x 65 x 50
Peso: 5,9 kg/100
Polaridade: 1 polo
para barramentos: 12, 20, 30 x 5, 10

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

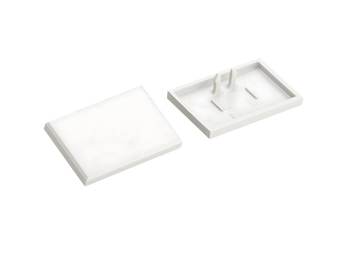

covers

01325 000
cobertura final
para suporte de barramento 01356 e 01601
