A imagem pode mostrar um produto similar.
Código da peça: 32487 000

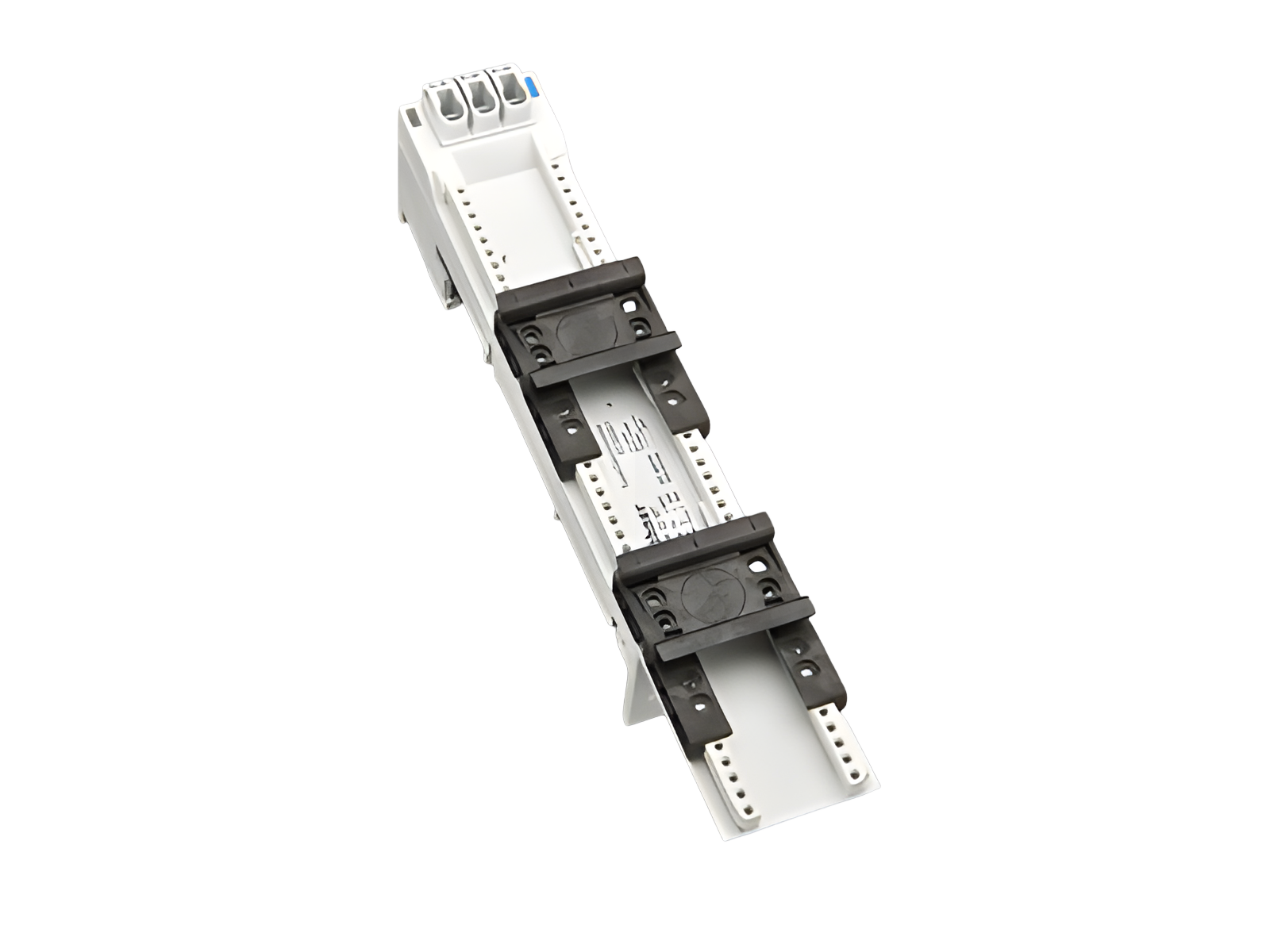

EQUES®60Classic
adaptador para barramentos 32 A
2 trilhos de montagem ajustáveis
45 x 260, sem fios, com terminais mola 1,5 - 6 mm², operação frontal
para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic
Vantagens do produto
Free phase selection.
Click mechanism when pushing onto the busbar.
| Grupo de produto | 05 |
| Subgroup | 21 |
| Unidade por pacote | 4 |
| EAN | 4021267324872 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 32 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 800 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 1,6 W.
(A dissipação de energia em sua carga máxima seria 2,5 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC DC: | 800 V |
| Dados mecânicos | |
| L x A x P: | 45 x 260 x 63 |
| Peso: | 35,5 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção |
| There must be a clearance of at least 12 mm above the article to remove it from the busbar system. | |
| short-circuit withstandability: | the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter |
32969
000
limite do trilho de montagem
Mais
32907
000

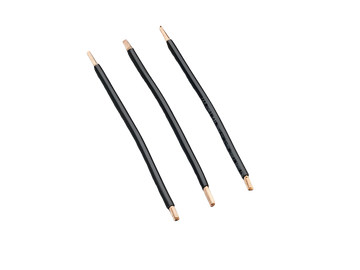

cabo AWG 10 (6 mm²), 130 mm de comprimento
Mais
32921
000
cabo AWG 14 (2,5 mm²), 105 mm de comprimento
Mais
32916
000A
cabo AWG 10 (6 mm²), 280 mm de comprimento
Mais
32929
000A
cabo AWG 12 (4 mm²), 190 mm de comprimento
Mais
32935
000A
cabo AWG 10 (6 mm²), 190 mm de comprimento
Mais
32918
000A
cabo AWG 14 (2,5 mm²), 190 mm de comprimento
Mais
32947
000
trilho de montagem 45 mm
para adaptadores para barramentos
Mais
32963
000
módulo de fixação lateral para adaptadores para barramentos
fixável em ambos os lados
9 x 200
para: EEC60..
Mais
32979
000A
peça de posicionamento para Eaton PKZ
Mais
32952
000A
peça de posicionamento para Siemens S00 e S0
Mais
32940
000A
trilho de montagem 54 mm
para adaptadores para barramentos
Mais
