suporte para aparelhos de barramento (32478)

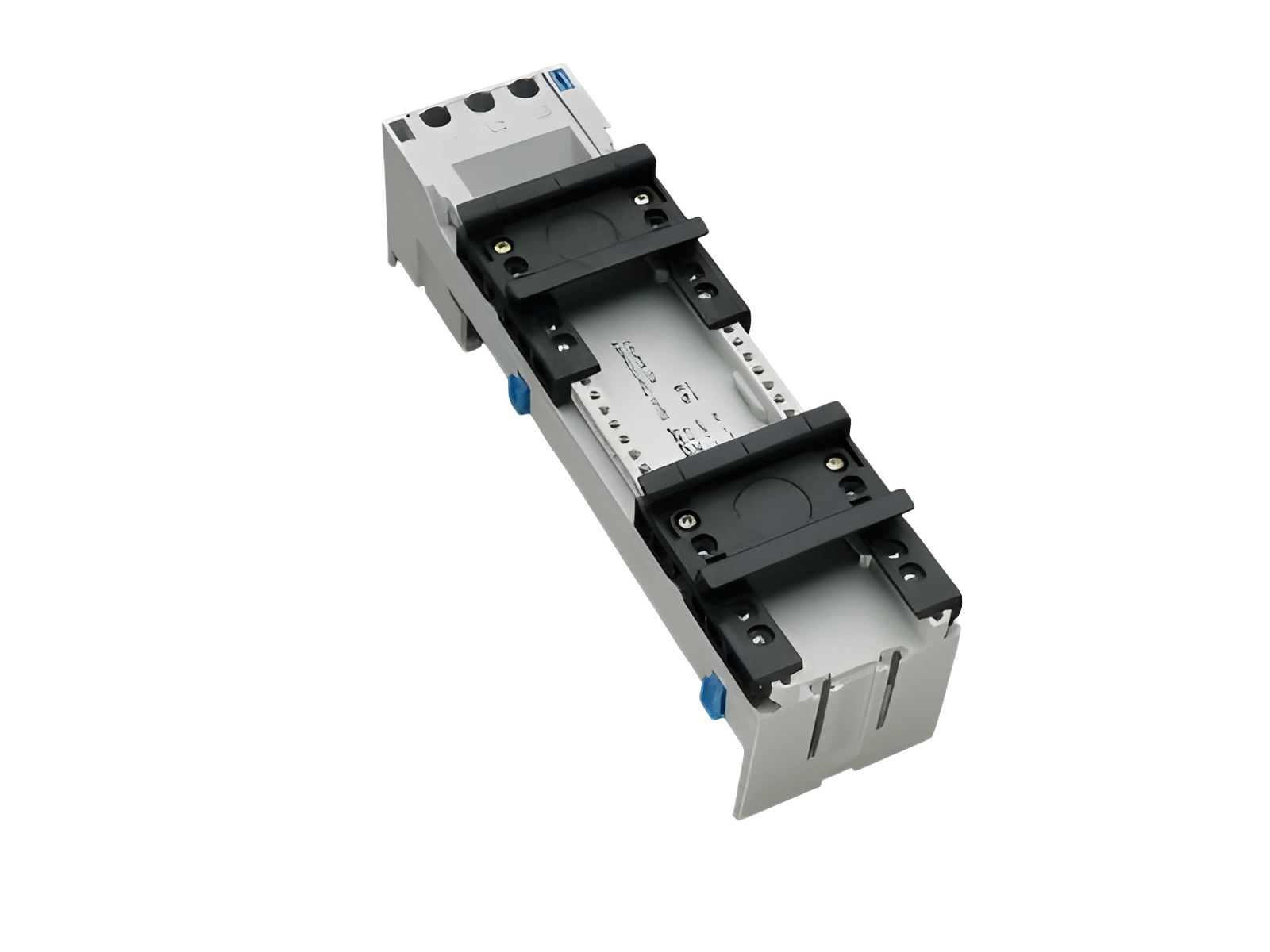

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32478000

EQUES^®60Classic

suporte para aparelhos de barramento

2 trilhos de montagem ajustáveis

54 x 200, sem conexão elétrica

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto	05
Subgroup	17

Unidade por pacote	4
EAN	4021267324780

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: EEC6000-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Tensão de medição (IEC) AC:	690 V

Tensão nominal de isolamento:	800 V
Tensão suportável nominal de impulso Uimp:	6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados electricos UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Dados mecânicos
L x A x P:	54 x 200 x 63
Peso:	27,7 kg/100
para barramentos:	12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Instruções de Aplicação

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
Notas	For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system.

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V
