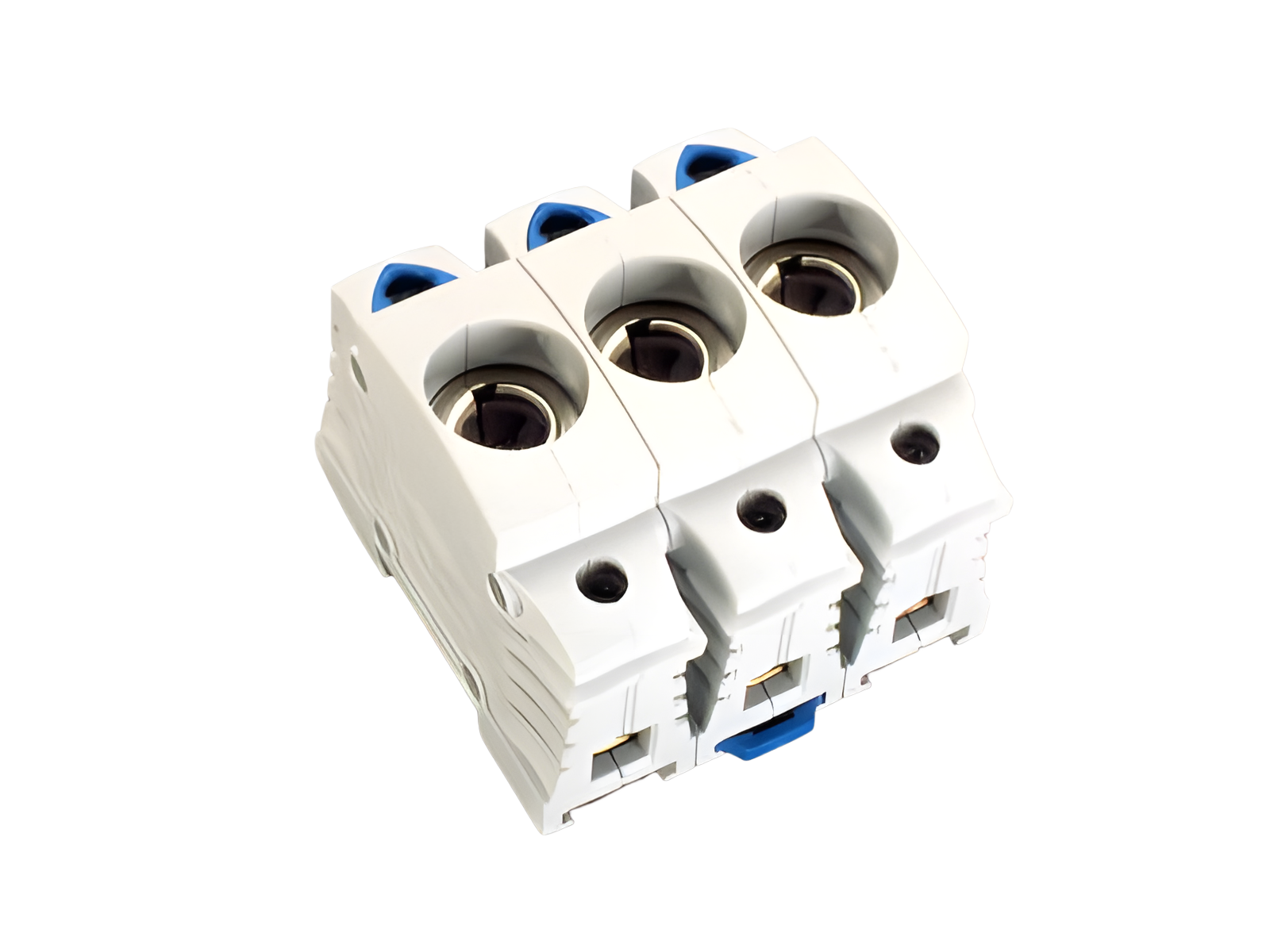

A imagem pode mostrar um produto similar.
Código da peça: 31288 000
TRITON Panel
base fusível D0, montagem em painel
E 14 / 16 A / 3P
proteção contra contato cf. DGUV V3
for mounting rail
Sistema
Panel
Vantagens do produto
large clamping range, holder for label
| Grupo de produto | 02 |
| Subgroup | 15 |
| Unidade por pacote | 3 |
| EAN | 4021267312886 |
| ECLASS 14.0 | 27142120 |
| ETIM 5.0 | EC001644 |
| ETIM 8.0 | EC001644 |
| ETIM 10.0 | EC001644 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Approvals
CCC , DNV GL
Número de tipo: 1413
EAC Type: D0
| for fuse links size: | D0 |
| fuse links acc. to standard: | IEC / HD 60269-3 |
| permitted power dissipation of the fuse-link: | 2,5 W |
| Dados IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 16 A |
| Tensão de medição (IEC) AC: | 400 V |
| Tensão de medição (IEC) DC: | 250 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
| approved wth fuse links of operation class: | gG |
| short-circuit strength when protected by fuses: | 50 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,8 W.
(A dissipação de energia em sua carga máxima seria 1,2 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 440 V |
| tensão máxima IEC DC: | 262 V |
| max. permitted operation temperature | 55°C |
A direção da alimentação marcada no produto deve ser rigorosamente observada. |
| Dados mecânicos | |
| L x A x P: | 81 x 80 x 55 |
| Peso: | 38,4 kg/100 |
| Polaridade: | 3 polos |
| Montagem: | for mounting rail |
| pontos terminais | |
| cage clamp connection | |
| screw drive: | PZ2 |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 35 mm² |
| re: | 1.5 - 10 mm² |
| f: | 1.5 - 35 mm² |
| f + AE: | 1.5 - 35 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 3,2 Nm |
| Md max.: | 4,8 Nm |
| Not suitable for aluminium cables ! | |
| Material properties | |
| Material: | Plastic |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| permitted power dissipation of the fuse-link: | 2,5 W |
01228
000A
terminal de conexão, conexão frontal
25 - 95 mm²
para: 31056
Mais
31012
000A
barramento tipo pente, 3 polos, tipo ponte, passo 27 mm
80 A, comprimento 1 m
16 mm²
Mais
31026
000A
barramento tipo pente, 3 polos, tipo gancho, passo 27 mm
80 A, comprimento 1 m
16 mm²
Mais
31029
000A
terminal de conexão, conexão lateral
6 - 50 mm²
para: 31012, 31310, 31312
Mais
31056
000A
barramento tipo pente, 3 polos, tipo ponte, passo 27 mm
130 A, comprimento 1 m
35 mm²
Mais
31085
000A
terminal de conexão, conexão frontal
6 - 50 mm²
para: 31012, 31310, 31312
Mais
31086
000
suporte de etiqueta
para Triton, conexão por encaixe
Mais
