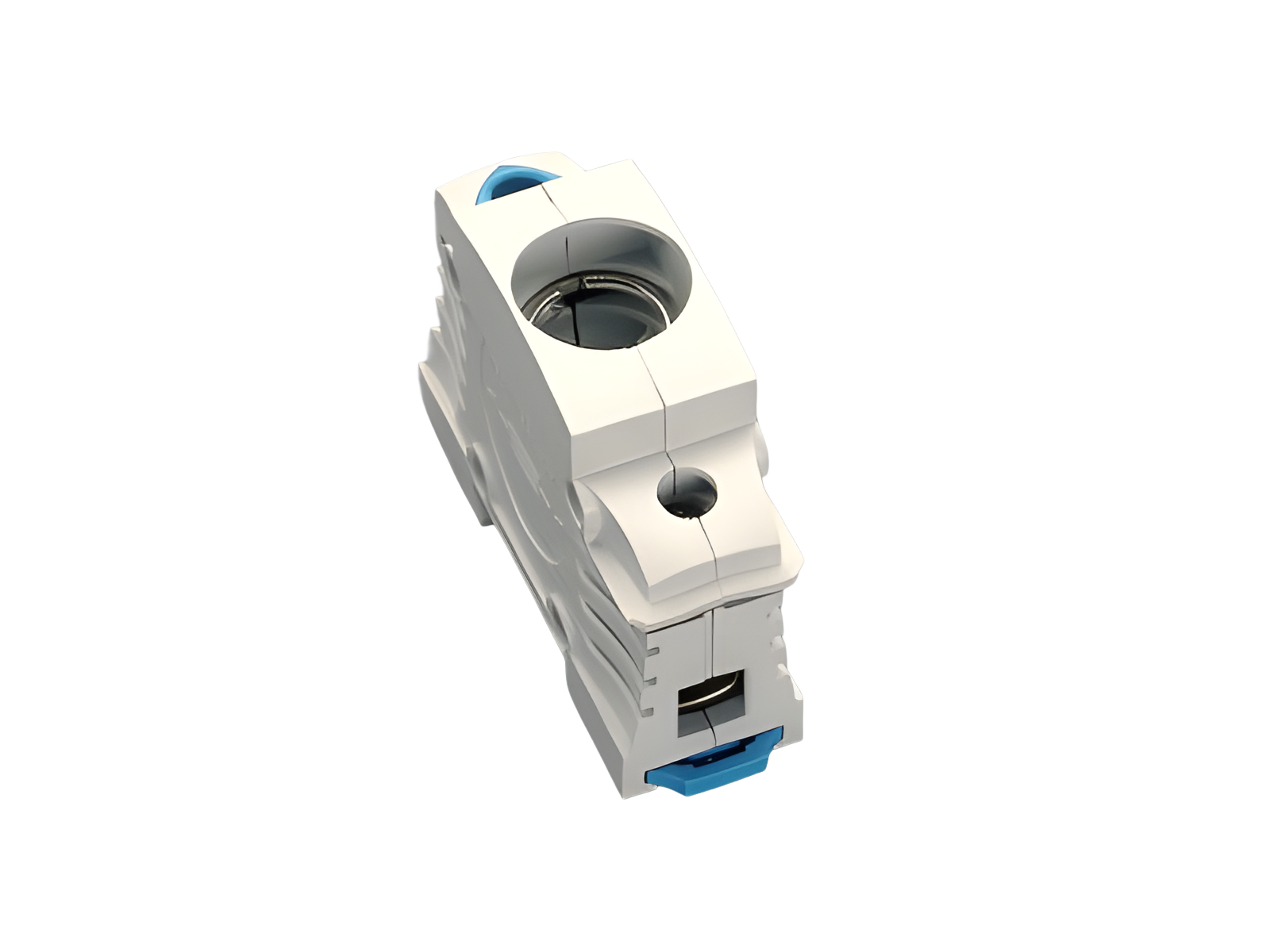

base fusível D0, montagem em painel (31291)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31291000

TRITON®Panel

base fusível D0, montagem em painel

E 18 / 63 A / 1P

proteção contra contato cf. DGUV V3

for mounting rail

Sistema

Panel

Vantagens do produto

large clamping range, holder for label

Grupo de produto 02
Subgroup 06
Unidade por pacote 9
EAN 4021267312916
ECLASS 6.1 27142120
ECLASS 7.1 27142120
ETIM 4.0 EC001644
ETIM 5.0 EC001644

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approvals

CCC , DNV GL

Número de tipo: 1813

Dados técnicos

for fuse links size: D0
fuse links acc. to standard: IEC / HD 60269-3
permitted power dissipation of the fuse-link: 5,5 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Dados elétricos IEC
Corrente de medição (IEC): 63 A
Tensão de medição (IEC) AC: 400 V
Tensão de medição (IEC) DC: 250 V
Tensão suportável nominal de impulso Uimp: 6 kV
approved wth fuse links of operation class: gG
short-circuit strength when protected by fuses: 50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 2,6 W.

(A dissipação de energia em sua carga máxima seria 4,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 440 V
tensão máxima IEC DC: 262 V

A direção da alimentação marcada no produto deve ser rigorosamente observada.
Dados mecânicos
L x A x P: 27 x 80 x 55
Peso: 13,9 kg/100
Polaridade: 1 polo
Montagem: for mounting rail
pontos terminais
min. cross-section: 1,5 mm²
max. cross-section: 35 mm²
Not suitable for aluminium cables !


box terminal :
1,5 - 35 mm² flexible cables, directly or with wire-end ferrule,
1,5 - 10 mm² solid round cables
Md 4,0 Nm

(flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
permitted power dissipation of the fuse-link: 5,5 W
