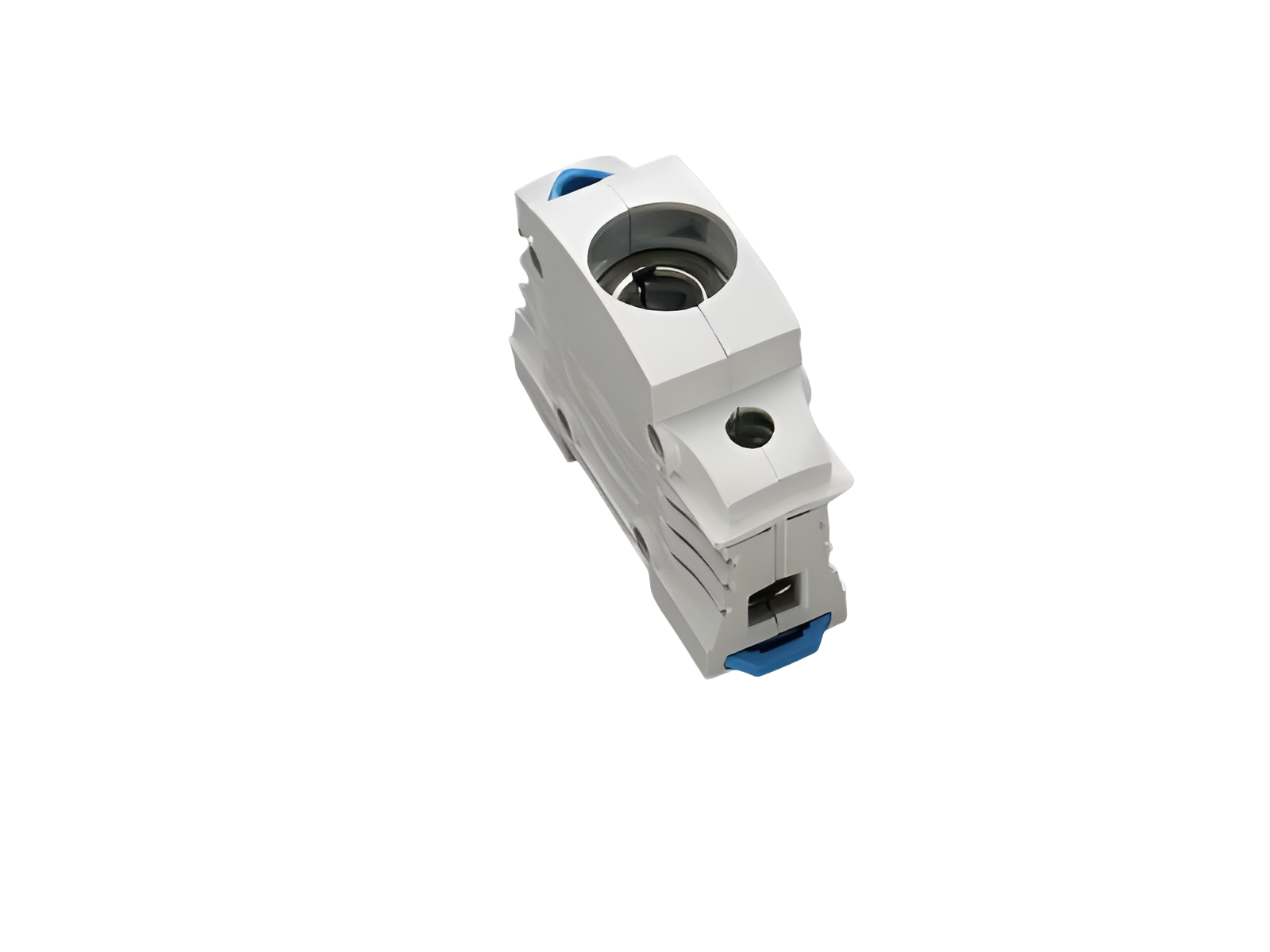

base fusível D0, montagem em painel (31286)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31286 000

TRITON®Panel

base fusível D0, montagem em painel

Size D01 / E 14

E 14 / 16 A / 1P

proteção contra contato cf. DGUV V3

for mounting rail

Sistema

Panel

Vantagens do produto

large clamping range, holder for label

Grupo de produto 02
Subgroup 03
Unidade por pacote 9
EAN 4021267312862
ETIM 5.0 EC001644
ETIM 8.0 EC001644

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approvals

CCC , DNV GL

Número de tipo: 1413

Dados técnicos

for fuse links size: D0
fuse links acc. to standard: IEC / HD 60269-3
permitted power dissipation of the fuse-link: 2,5 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Dados elétricos IEC
Corrente de medição (IEC): 16 A
Tensão de medição (IEC) AC: 400 V
Tensão de medição (IEC) DC: 250 V
Tensão suportável nominal de impulso Uimp: 6 kV
approved wth fuse links of operation class: gG
short-circuit strength when protected by fuses: 50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,3 W.

(A dissipação de energia em sua carga máxima seria 0,4 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 440 V
tensão máxima IEC DC: 262 V
max. permitted operation temperature 55°C
Dados mecânicos
L x A x P: 27 x 80 x 55
Peso: 12,8 kg/100
Polaridade: 1 polo
Montagem: for mounting rail
pontos terminais
min. cross-section: 1,5 mm²
max. cross-section: 35 mm²
Not suitable for aluminium cables !


box terminal :
1,5 - 35 mm² flexible cables, directly or with wire-end ferrule,
1,5 - 10 mm² solid round cables
Md 4,0 Nm

(flexible cables of maximum cross-section may not fit when using wire-end ferrule)
Material properties
Material: Plastic
halogen-free: Yes

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
permitted power dissipation of the fuse-link: 2,5 W

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

connection accessories

31014 000A
barramento tipo pente, 1 polo, tipo ponte, passo 27 mm
80 A, comprimento 1 m
16 mm²
Mais

31024 000A
barramento tipo pente, 1 polo, tipo gancho, passo 27 mm
80 A, comprimento 1 m
16 mm²
Mais

31028 000A
terminal de conexão, conexão lateral
6 - 50 mm²
para: 31014, 31024, 31309, 31311
Mais

further accessories

31086 000
suporte de etiqueta
para Triton, conexão por encaixe
Mais

Similar products

31288 000
TRITON®Panel
base fusível D0, montagem em painel
Size D01 / E 14
E 14 / 16 A / 3P
proteção contra contato cf. DGUV V3
for mounting rail
Mais
