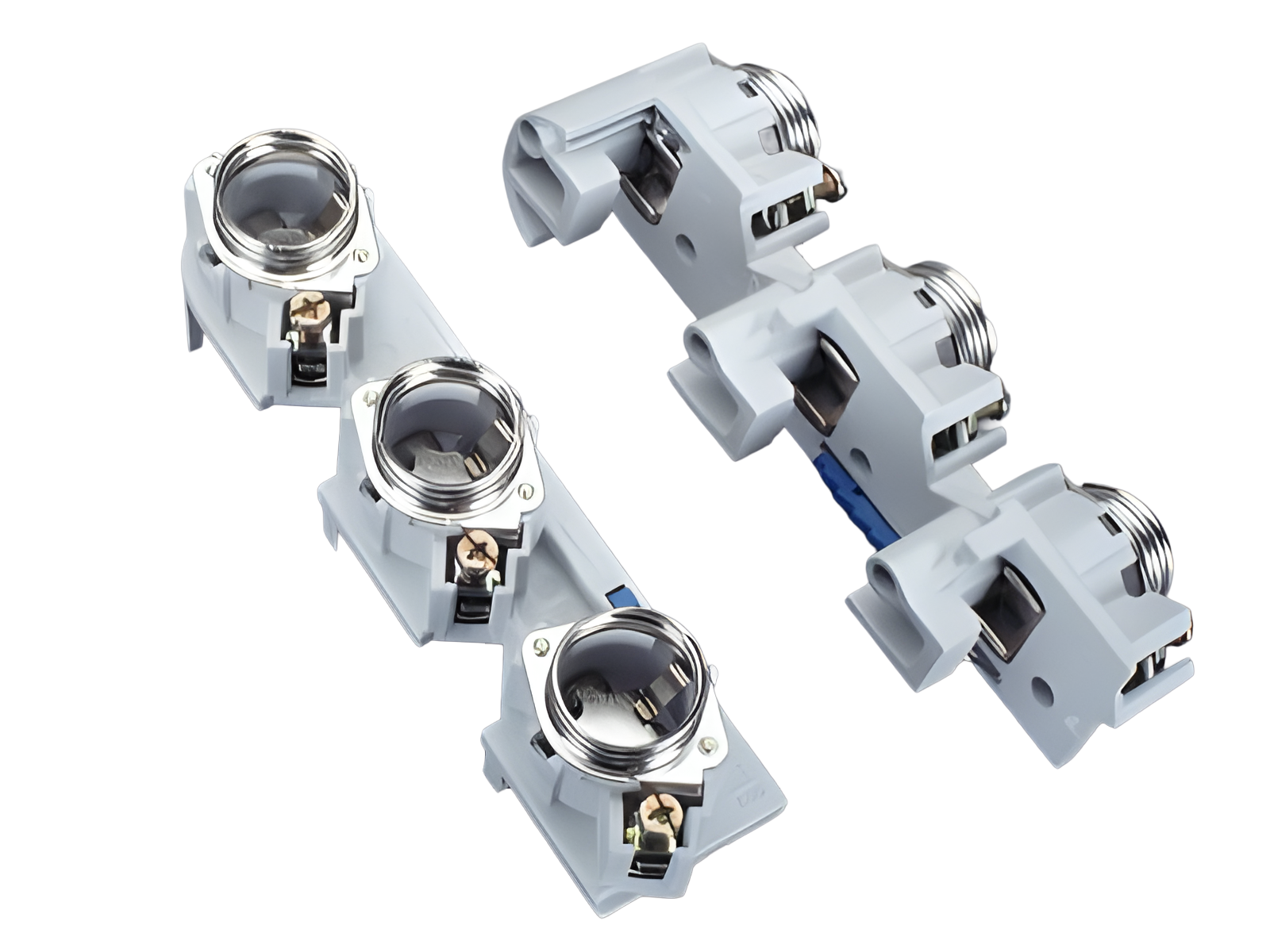

base fusível D, montagem de barramento, 42mm (31408)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31408000

CUSTO^®60Classic

base fusível D, montagem de barramento, 42mm

para barramento 10 mm, anel de ajuste

E 27 / 3P

para barramentos 12, 15, 20, 25, 30 x 10 e barramentos de seção

Sistema

60Classic

Grupo de produto	01
Subgroup	18

Unidade por pacote	10
EAN	4021267314088

ECLASS 6.1	27142103
ECLASS 7.1	27142103
ETIM 4.0	EC000094
ETIM 5.0	EC000094

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approvals

DNV GL

Dados técnicos

fuse links acc. to standard:	IEC / HD 60269-3
permitted power dissipation of the fuse-link:	4,5 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Dados elétricos IEC
Corrente de medição (IEC):	25 A
Tensão de medição (IEC) AC:	500 V

Tensão de medição (IEC) DC:

500 V

Tensão suportável nominal de impulso Uimp:

4 kV

approved wth fuse links of operation class:	gG
short-circuit strength when protected by fuses:	50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,8 W.

(A dissipação de energia em sua carga máxima seria 1,2 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	550 V
tensão máxima IEC DC:	525 V

Contacting of the fuse links on the busbar via silvered copper plate
for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3

Dados mecânicos
L x A x P:	42 x 200 x 43
Peso:	23,0 kg/100
Polaridade:	3 polos
para barramentos:	12, 15, 20, 25, 30 x 10 e barramentos de seção

Type of fastening: Click mechanism protects against movement Contact pressure provided by screw cap Tightening torque of box terminals 3 Nm

pontos terminais
Not suitable for aluminium cables !

Instruções de Aplicação

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

permitted power dissipation of the fuse-link:	4,5 W
