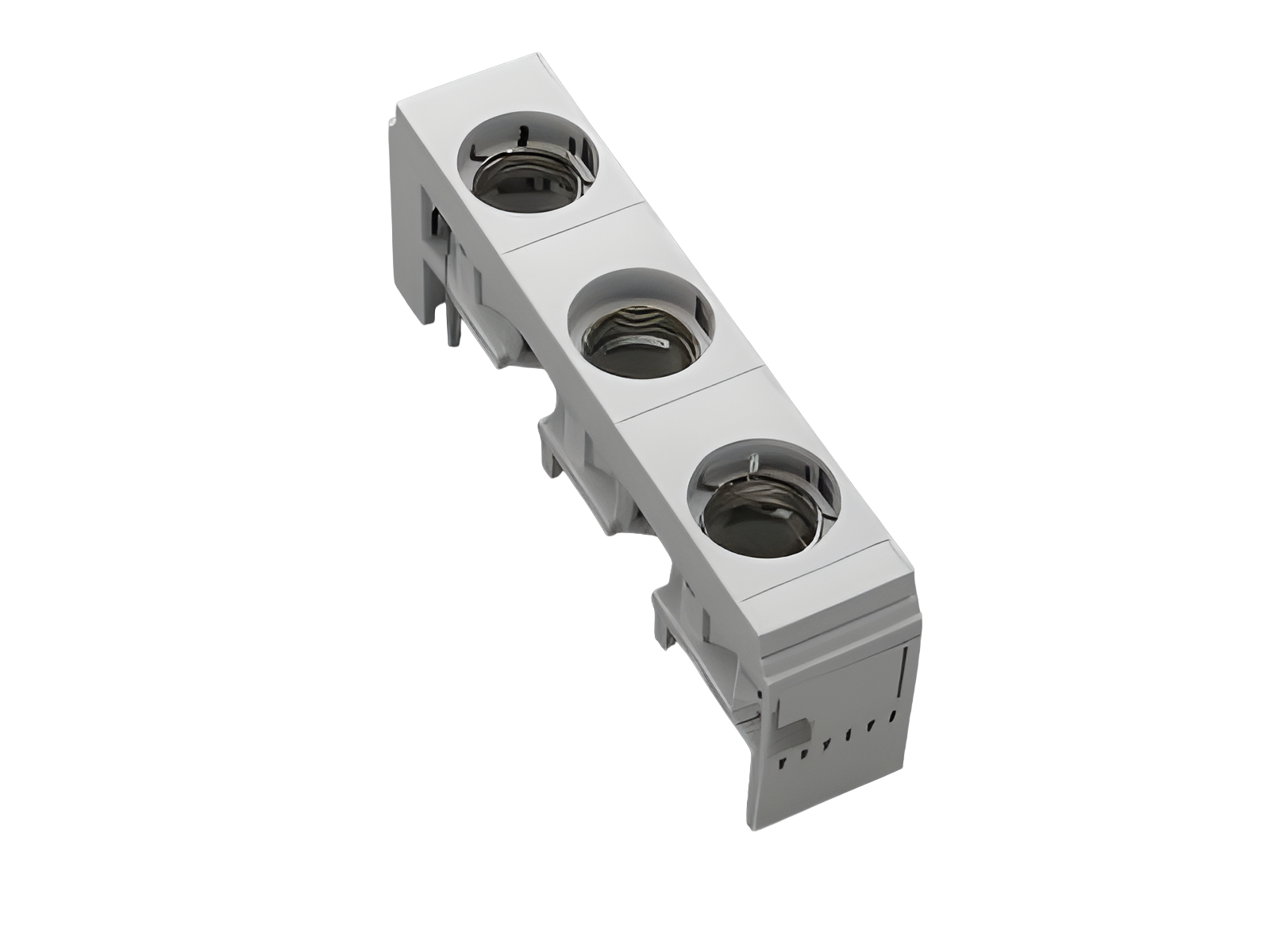

A imagem pode mostrar um produto similar.
Código da peça: 31950 000
CUSTO 60Classic
base fusível D, montagem de barramento, 42mm
proteção contra contato, parafuso de ajuste
E 27/3P
sonstiges
para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic
| Grupo de produto | 01 |
| Subgroup | 09 |
| Unidade por pacote | 8 |
| EAN | 4021267319502 |
| ECLASS 14.0 | 27142103 |
| ETIM 5.0 | EC000094 |
| ETIM 8.0 | EC000094 |
| ETIM 10.0 | EC000094 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Approvals
DNV GL
EAC Type: D
| fuse links acc. to standard: | IEC / HD 60269-3 |
| permitted power dissipation of the fuse-link: | 4,5 W |
| Dados IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 25 A |
| Tensão de medição (IEC) AC: | 500 V |
| Tensão de medição (IEC) DC: | 500 V |
| Tensão suportável nominal de impulso Uimp: | 4 kV |
| approved wth fuse links of operation class: | gG |
| short-circuit strength when protected by fuses: | 50 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,8 W.
(A dissipação de energia em sua carga máxima seria 1,2 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 550 V |
| tensão máxima IEC DC: | 525 V |
| max. permitted operation temperature | 55°C |
| Contacting of the fuse links on the busbar via silvered copper plate | |
Pode ser usado como derivação de circuitos do sistema de barramento. Não é aceitável a aplicação na forma de alimentador do sistema de barramento. |
| Dados mecânicos | |
| L x A x P: | 42 x 200 x 43 |
| Peso: | 28,7 kg/100 |
| Polaridade: | 3 polos |
| para barramentos: | 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção |
| Montagem: | sonstiges |
| pontos terminais | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 15 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 25 mm² |
| re: | 1.5 - 10 mm² |
| f: | 1.5 - 25 mm² |
| f + AE: | 1.5 - 25 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 2,4 Nm |
| Md max.: | 3,6 Nm |
| Not suitable for aluminium cables ! | |
| Material properties | |
| Material: | Plastic |
| halogen-free: | No |
| There must be a clearance of at least 10 mm above the article to remove it from the busbar system. | |
| Not suitable for aluminium cables ! | |
| permitted power dissipation of the fuse-link: | 4,5 W |
