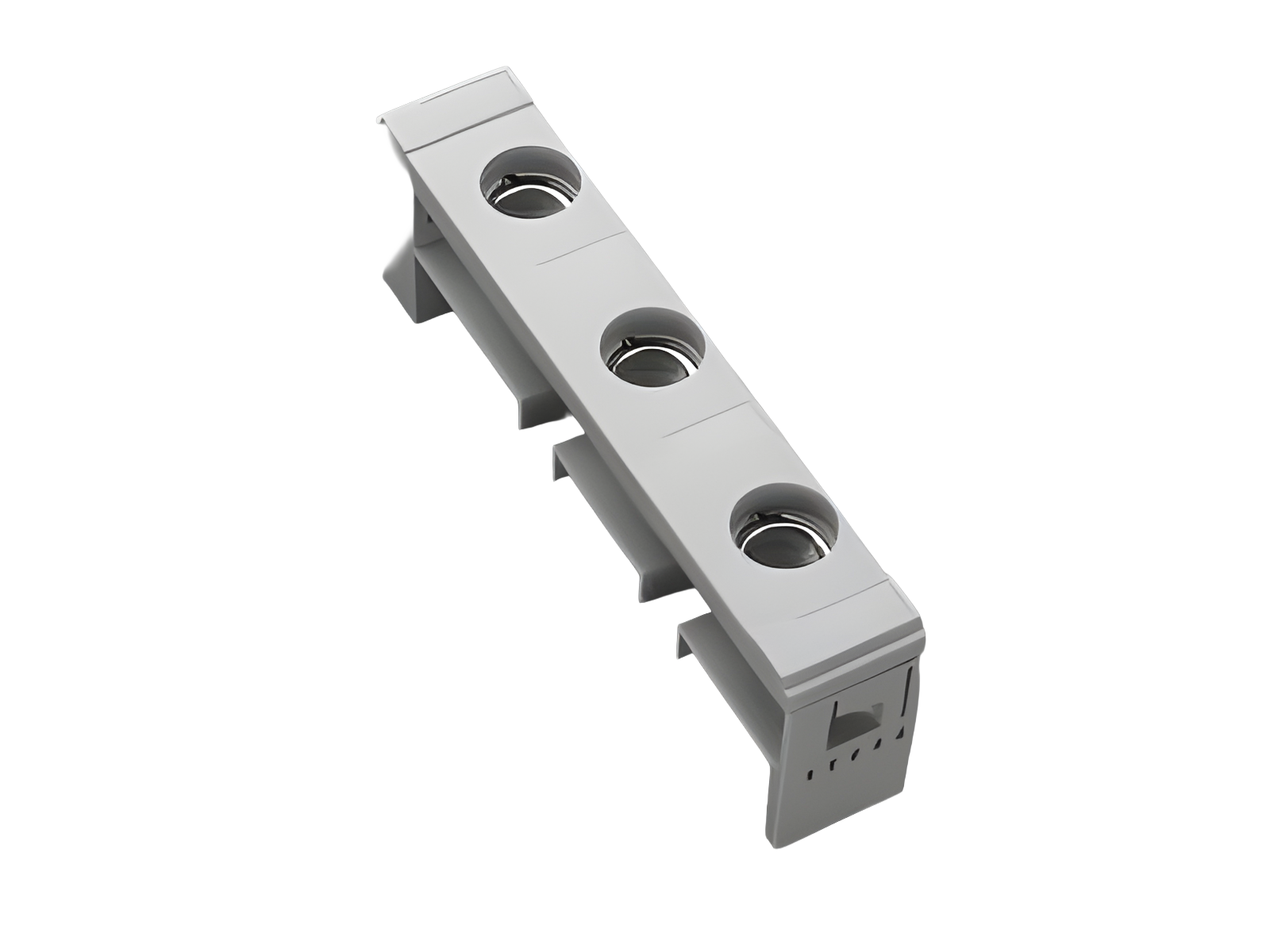

base fusível D0, montagem de barramento, 36mm (31936)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31936000

CUSTO^®60Classic

base fusível D0, montagem de barramento, 36mm

E 18 / 63 A

proteção contra contato

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto	01
Subgroup	03

Unidade por pacote	6
EAN	4021267319366

ECLASS 6.1	27142120
ECLASS 7.1	27142120
ETIM 4.0	EC001644
ETIM 5.0	EC001644

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approvals

VDE , DNV GL

Número de tipo: CEL18

Dados técnicos

fuse links acc. to standard:	IEC / HD 60269-3
permitted power dissipation of the fuse-link:	5,5 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Dados elétricos IEC
Corrente de medição (IEC):	63 A
Tensão de medição (IEC) AC:	400 V

Tensão de medição (IEC) DC:

250 V

Tensão suportável nominal de impulso Uimp:

6 kV

approved wth fuse links of operation class:	gG
short-circuit strength when protected by fuses:	50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 3,8 W.

(A dissipação de energia em sua carga máxima seria 5,9 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	440 V
tensão máxima IEC DC:	262 V

Direct contact of the fuse links on the busbar
Pode ser usado como derivação de circuitos do sistema de barramento. Não é aceitável a aplicação na forma de alimentador do sistema de barramento.

Dados mecânicos
L x A x P:	36 x 200 x 35
Peso:	16,1 kg/100
Polaridade:	3 polos
para barramentos:	12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Type of fastening: Click mechanism protects against movement Contact pressure provided by screw cap E18 Tightening torque of box terminals 4Nm

pontos terminais
Not suitable for aluminium cables !

Instruções de Aplicação

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !
Notas	D02 busbar mounted fuse bases are also suitable for D01 busbar mounted fuse bases thanks to special holding springs and special ferrule gauge pieces. From a permanent load of 35A, the 36mm-wide version is recommended due to the heat produced.

permitted power dissipation of the fuse-link:	5,5 W
