for UL feeder circuits >250V

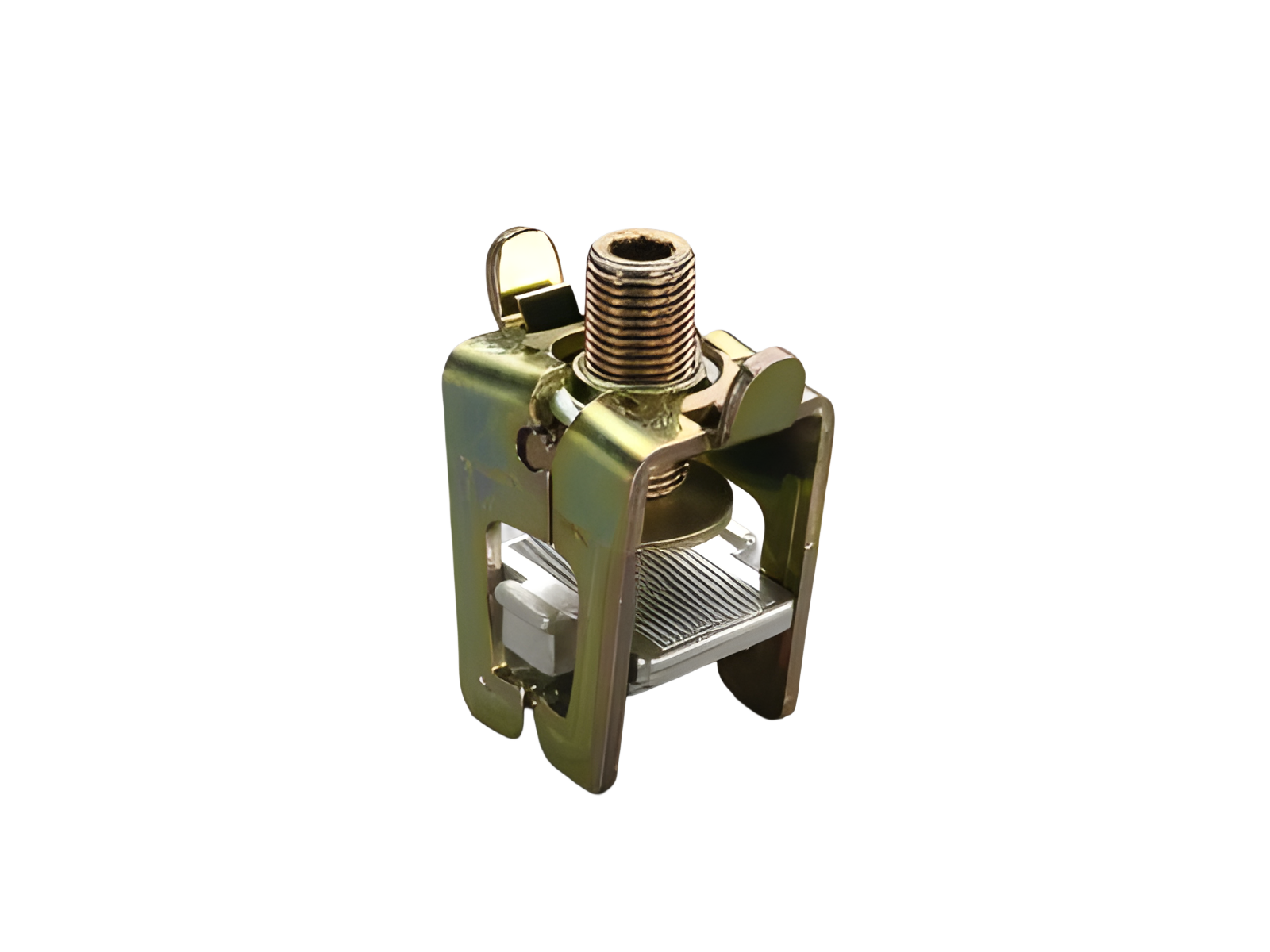

A imagem pode mostrar um produto similar.
Código da peça: 01319 000
CRITO®
terminal de pinças
lam. Cu. 20x3 ... 30x10
para barramentos 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic, centre feed unit, 100Energy
Vantagens do produto
Terminal with captive clamping screws, conductor can be overlapped, indication of nominal cross-section and tightening torque noted on the terminal. Contact between conductor and busbar via contact block.
| Grupo de produto | 07 |
| Subgroup | 20 |
| Unidade por pacote | 6 |
| EAN | 4021267013196 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approvals
UL
Número de tipo: 519
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 500 A |
| Tensão de medição (IEC) AC: | 690 V |
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1500 V |
| Corrente admissível com alimentação central: | 750 A |
| current capacity (IEC) max.: | 750 A |
| Dados UL | |
| Standards | |
| UL 508 |
| Dados electricos UL | |
| corrente nominal (UL): | 800 A |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| Dados mecânicos | |
| L x A x P: | 38 x 51 x 70 |
| Peso: | 30,3 kg/100 |
| para barramentos: | 20, 25, 30 x 5, 10 e barramentos de seção |
| pontos terminais | |
| screw clamp connection | |
| screw drive: | S8 |
| min. cross-section: | 60 mm² |
| max. cross-section: | 240 mm² |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
| Not suitable for aluminium cables ! | |
| Área de aperto: | 30 x 20 |
| lam. Cu width: | 20 - 24 mm |
| lam. Cu thickness: | 3 - 10 mm |
| number of lam. Cu: | 1 |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
CSA certificate on request |
|
