for UL feeder circuits >250V

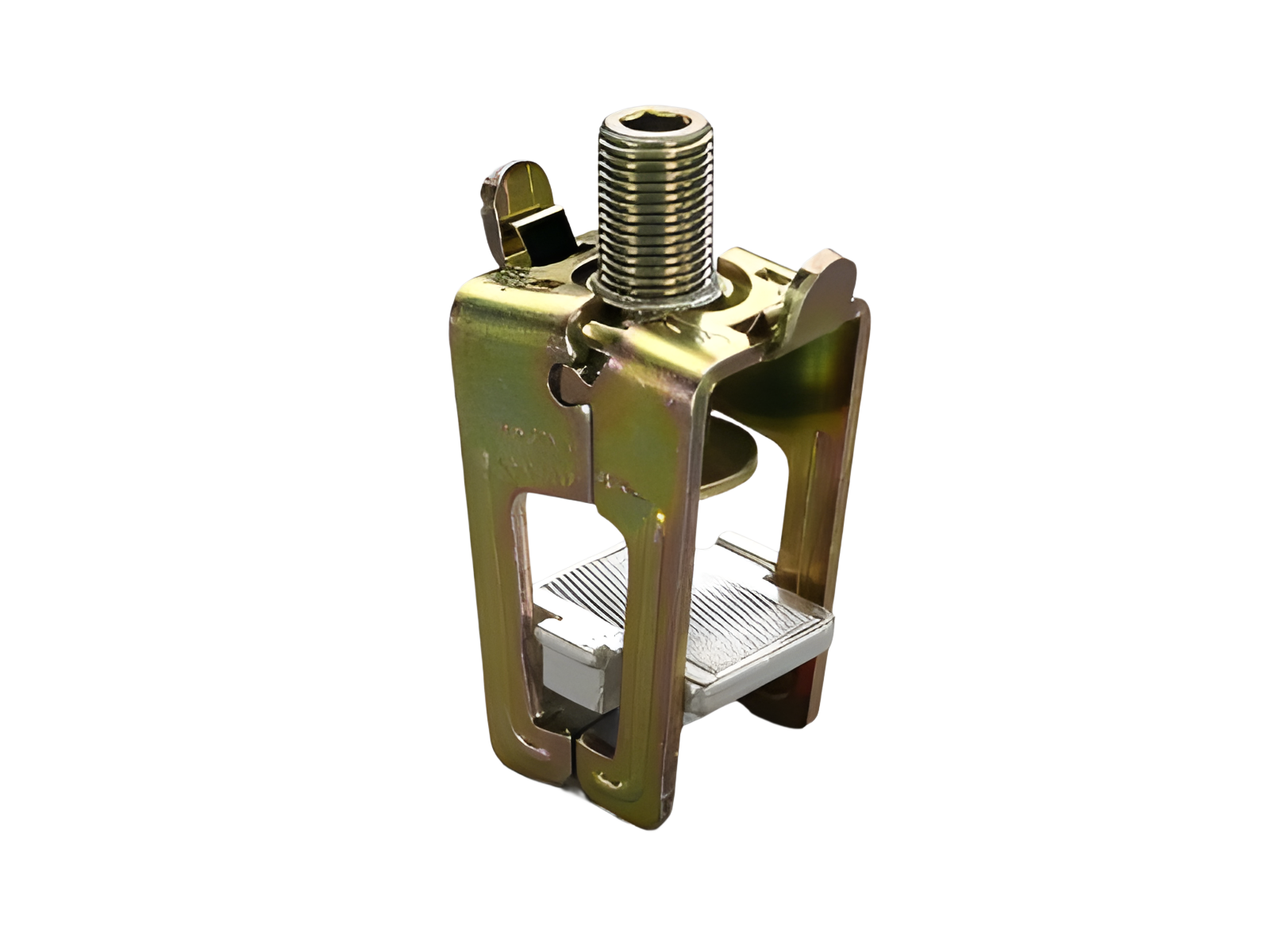

A imagem pode mostrar um produto similar.
Código da peça: 01759 000
CRITO®
terminal de pinças
32 x 20
para barramentos 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic, centre feed unit, 100Energy
Vantagens do produto
also rigid copper busbars can be connected if they are installed without mechnical tension
| Grupo de produto | 07 |
| Subgroup | 25 |
| Unidade por pacote | 3 |
| EAN | 4021267017590 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approvals
CSA , UL
Número de tipo: 530
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 550 A |
| Tensão de medição (IEC) AC: | 690 V |
| rated peak withstand current Ipk max.: | 80.9 kA |
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1500 V |
| Corrente admissível com alimentação central: | 800 A |
| current capacity (IEC) max.: | 800 A |
| Dados UL | |
| Standards | |
| UL 508 |
| Dados electricos UL | |
| corrente nominal (UL): | 800 A |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| Dados mecânicos | |
| L x A x P: | 40 x 49 x 88 |
| Peso: | 34,7 kg/100 |
| para barramentos: | 20, 25, 30 x 5, 10 e barramentos de seção |
| pontos terminais | |
| screw clamp connection | |
| screw drive: | S8 |
| min. cross-section: | 30 mm² |
| max. cross-section: | 320 mm² |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
| Not suitable for aluminium cables ! | |
| Área de aperto: | 32 x 20 |
| lam. Cu width: | 20 - 32 mm |
| lam. Cu thickness: | 3 - 10 mm |
| number of lam. Cu: | 1 |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
