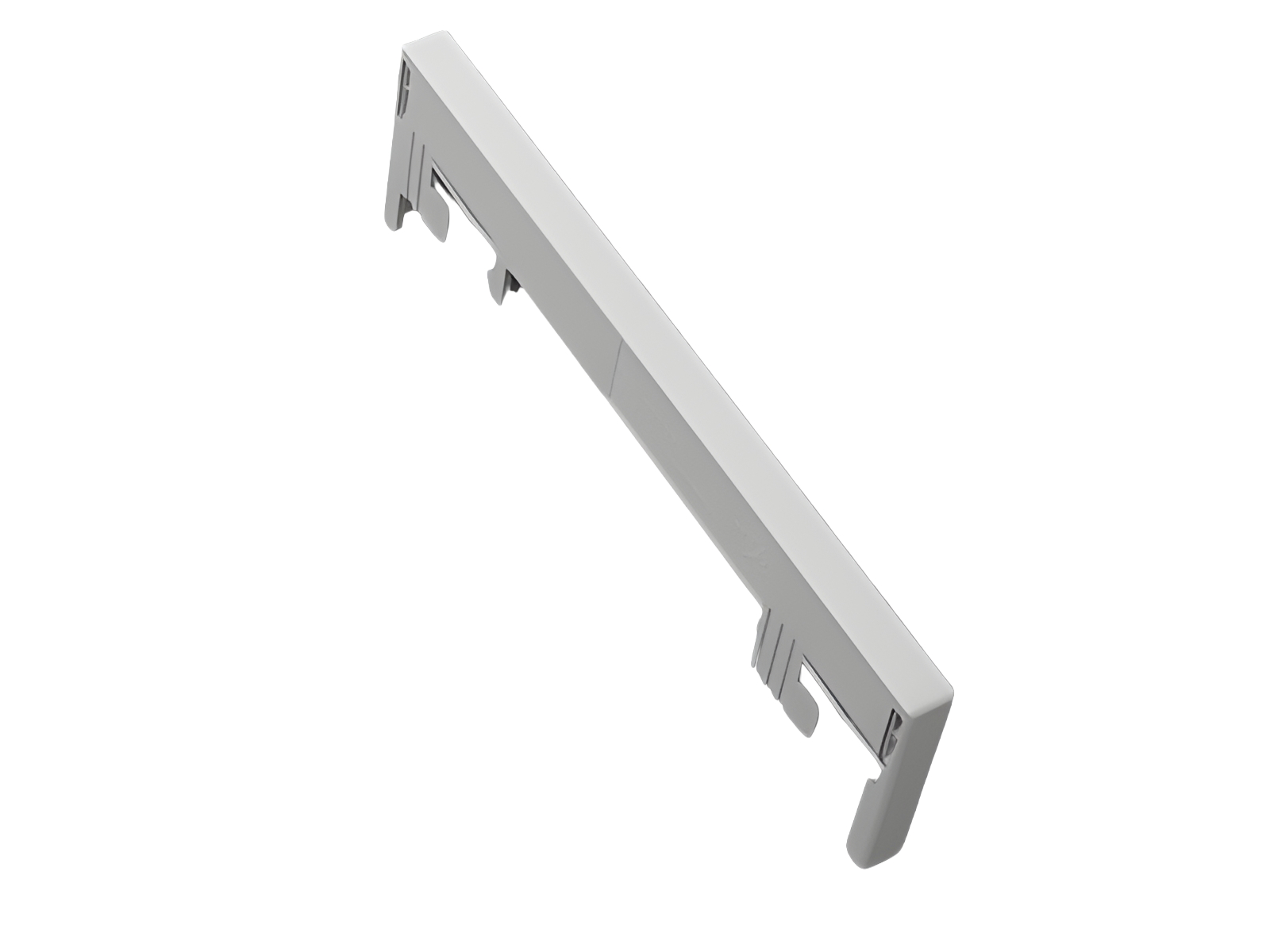

módulo de fixação lateral (32633)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32633000

módulo de fixação lateral

para adaptadores de barramento monopolares

9 x 160

Sistema

30Compact 5P

Grupo de produto	05
Subgroup	57

Unidade por pacote	12
EAN	4021267326333

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados mecânicos
L x A x P:	9 x 160 x 47
Peso:	1,2 kg/100

Instruções de Aplicação


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

31390000
kit de conectores
conector para criar adaptadores multipolares (100 peças)
para 50 conexões
Mais

É utilizado para

32628000
EQUES^®30Compact
adaptador para barramentos 1 polo, 63 A
1 trilho de montagem fixo, para Schneider Electric iC60, iC65 e C60
18 x 160
para barramentos: 12 x 5
Mais

32630000
EQUES^®30Compact
adaptador para barramentos 1 polo, 63 A
1 trilho de montagem fixo
18 x 160 / 10 mm²
para barramentos: 12 x 5
Mais

32629000
EQUES^®30Compact
adaptador para barramentos 1 polo, 32 A
1 trilho de montagem fixo
18 x 160 / 6 mm²
para barramentos: 12 x 5
Mais
