for UL feeder circuits >250V

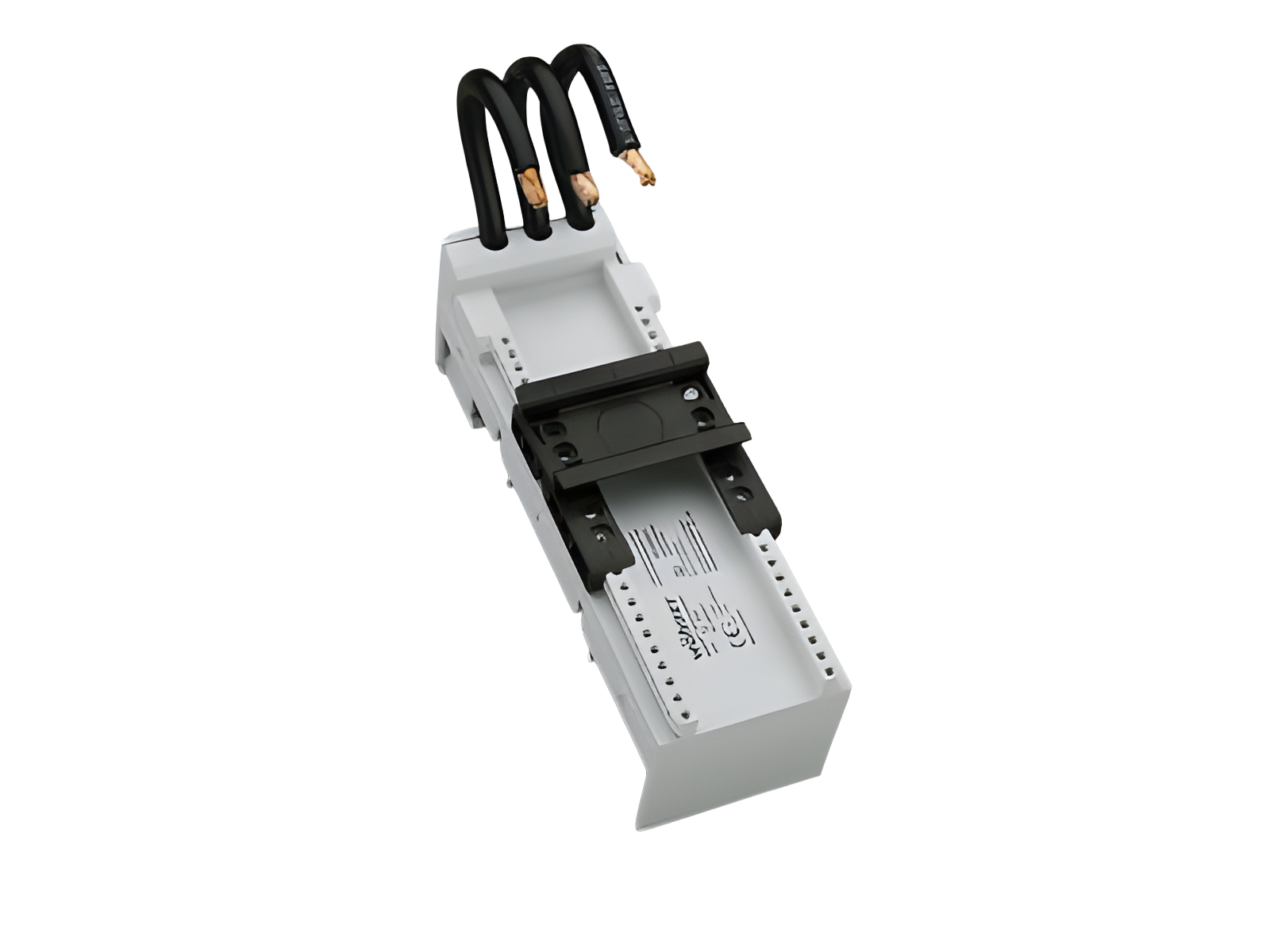

adaptador para barramentos 63 A (32591)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32591000

EQUES®30Compact

adaptador para barramentos 63 A

1 trilho de montagem ajustável

54 x 160, com cabos AWG 8 (10 mm²)

para barramentos 12 x 5, 10

Sistema

30Compact 3P

Vantagens do produto

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Grupo de produto 05
Subgroup 24
Unidade por pacote 4
EAN 4021267325916
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: EEC6063C-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 63 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 800 V
Tensão suportável nominal de impulso Uimp: 6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 4,4 W.

(A dissipação de energia em sua carga máxima seria 6,9 W.)

Dados UL
Standards
UL 508
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 65 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 7,5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 65 kA
SCCR: 65 kA with any DIVQ/7 circuit breaker 60 A / 480 V AC
65 kA with any NKJH/7 Comb. Motor Controller Type E 65 A / 480 V AC
Dados mecânicos
L x A x P: 54 x 160 x 63
Peso: 21,8 kg/100
Polaridade: 3 polos
para barramentos: 12 x 5, 10

Instruções de Aplicação

Notas

For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system.

short-circuit withstandability: the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter
for UL feeder circuits >250V

Links

Downloads

Acessórios

32912000
módulo de fixação lateral para adaptadores para barramentos
Fixável em ambos os lados
9 x 160
para: 32590, 32591
