Seleção de produtos

for UL feeder circuits >250V

adaptador para barramentos 144 A, 3 polos (32661)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32661000A

EQUES®30Compact

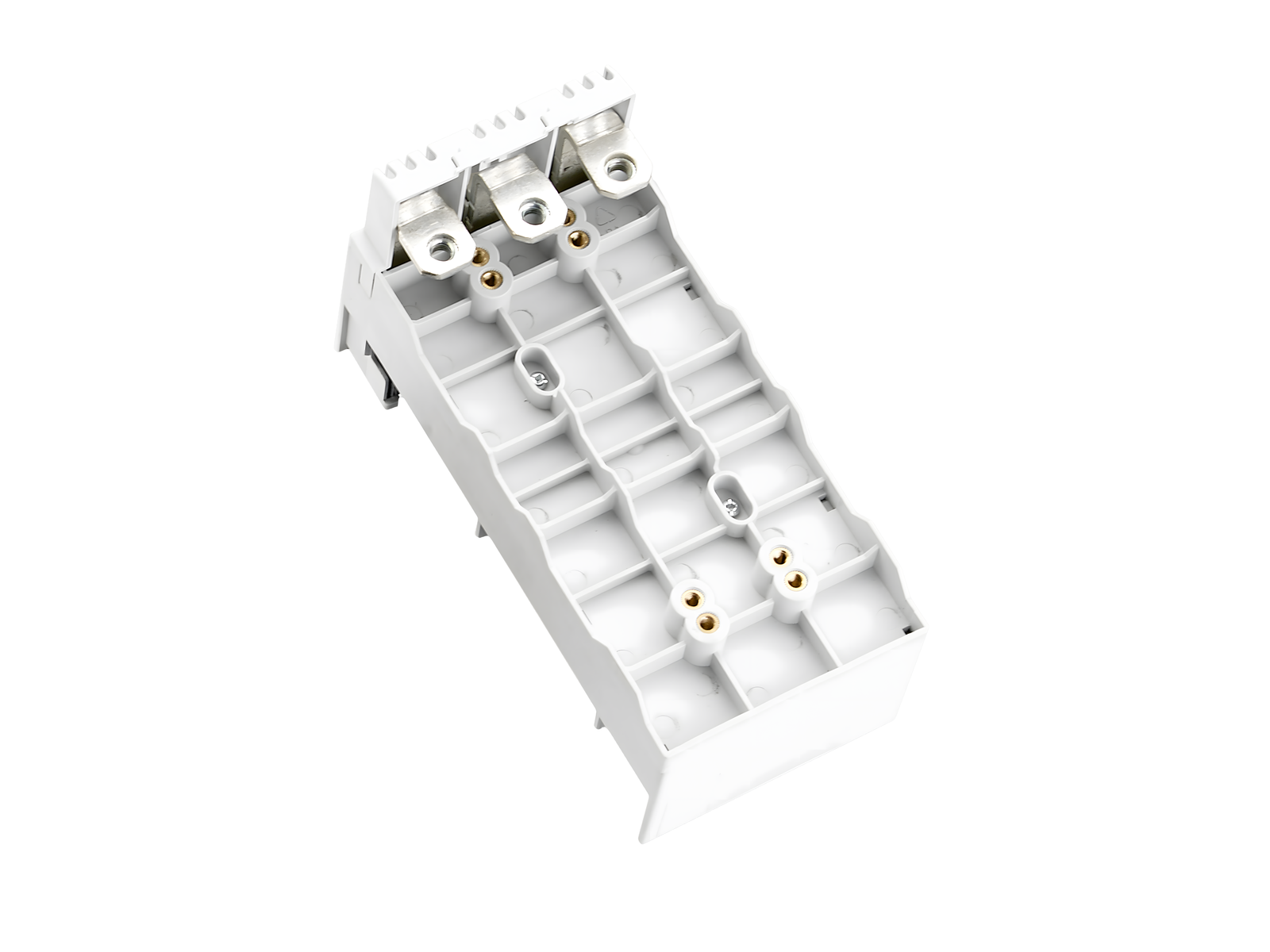

adaptador para barramentos 144 A, 3 polos

76 x 160

para Siemens 3VA10, 3VA11

para barramentos 12 x 5, 10

Sistema

30Compact 3P

Grupo de produto 05
Subgroup 30
Unidade por pacote 1
EAN 4021267326616
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 144 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 800 V
Tensão suportável nominal de impulso Uimp: 6 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 7,7 W.

(A dissipação de energia em sua carga máxima seria 12,0 W.)

Dados mecânicos
L x A x P: 76 x 160 x 98
Peso: 78,0 kg/100
Polaridade: 3 polos
para barramentos: 12 x 5, 10

Instruções de Aplicação

short-circuit withstandability: the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
