Seleção de produtos

for UL feeder circuits >250V

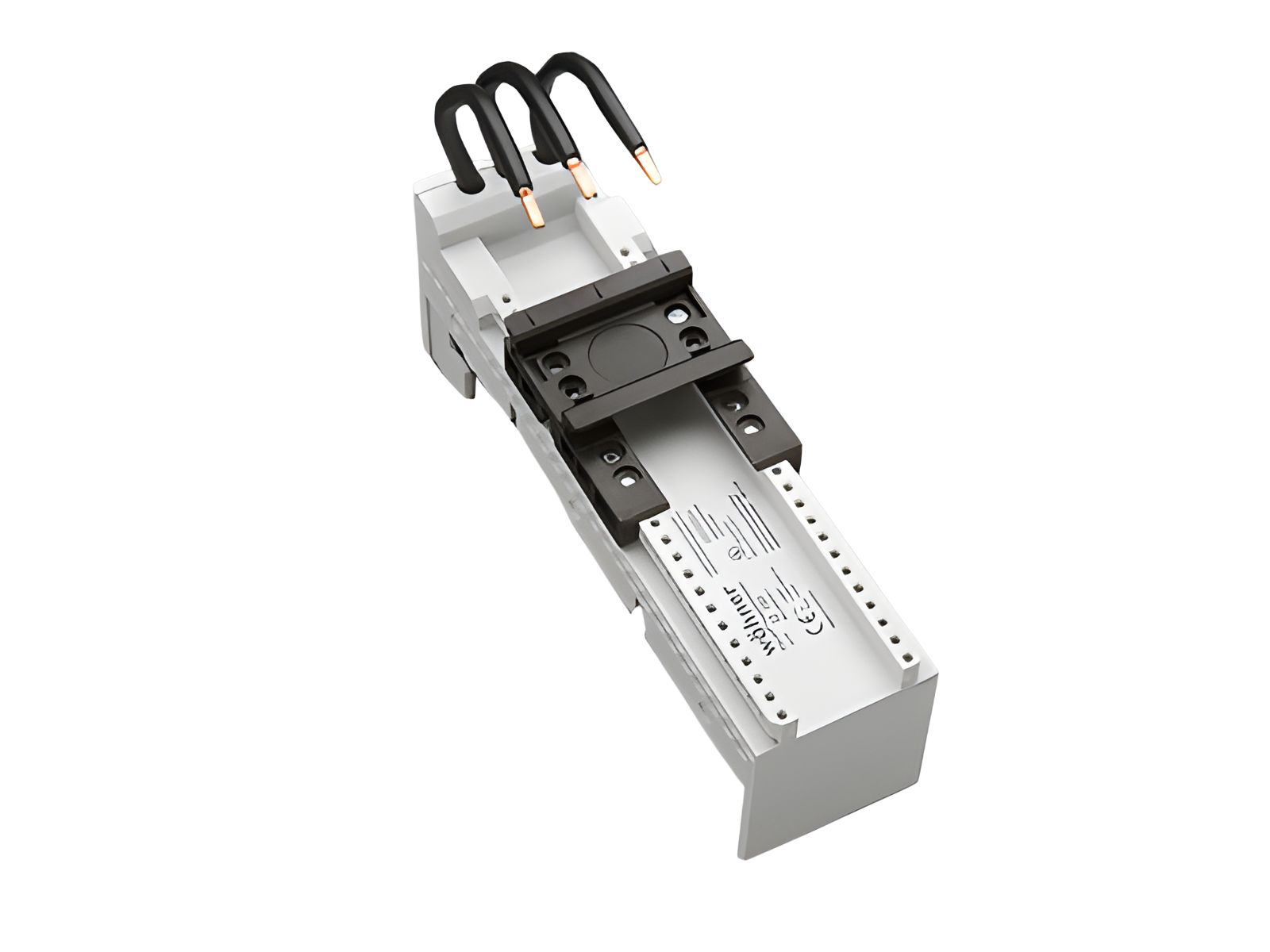

adaptador para barramentos 25 A (32693)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32693000A

EQUES®30Compact

adaptador para barramentos 25 A

para partida direta Siemens S00 com conexão terminal por mola

45 x 160, com cabos AWG 12 (4 mm²)

para barramentos 12 x 5, 10

NEW

Sistema

30Compact 3P

Vantagens do produto

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Grupo de produto 05
Subgroup 21
Unidade por pacote 4
EAN 4021267326937
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Aprovações

Standards

IEC 61439-1:2020

Approvals

DNV GL

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 25 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 800 V
Tensão suportável nominal de impulso Uimp: 6 kV

Motorschutzschalter bis 25 A:
    50 kA @ 600 V / Durchlassstrom 7 kA
Motorschutzschalter bis 32 A:
    25 kA @ 480 V / Durchlassstrom 9 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,6 W.

(A dissipação de energia em sua carga máxima seria 2,5 W.)

Dados mecânicos
L x A x P: 45 x 160 x 63
Peso: 19,8 kg/100
Polaridade: 3 polos
para barramentos: 12 x 5, 10

Instruções de Aplicação

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

Notas

For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system.

short-circuit withstandability: the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter

Links

Downloads

Acessórios

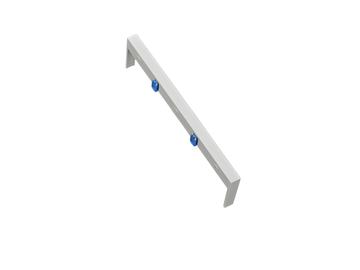

32912000
módulo de fixação lateral para adaptadores para barramentos
Fixável em ambos os lados
9 x 160
para: 32590, 32591
