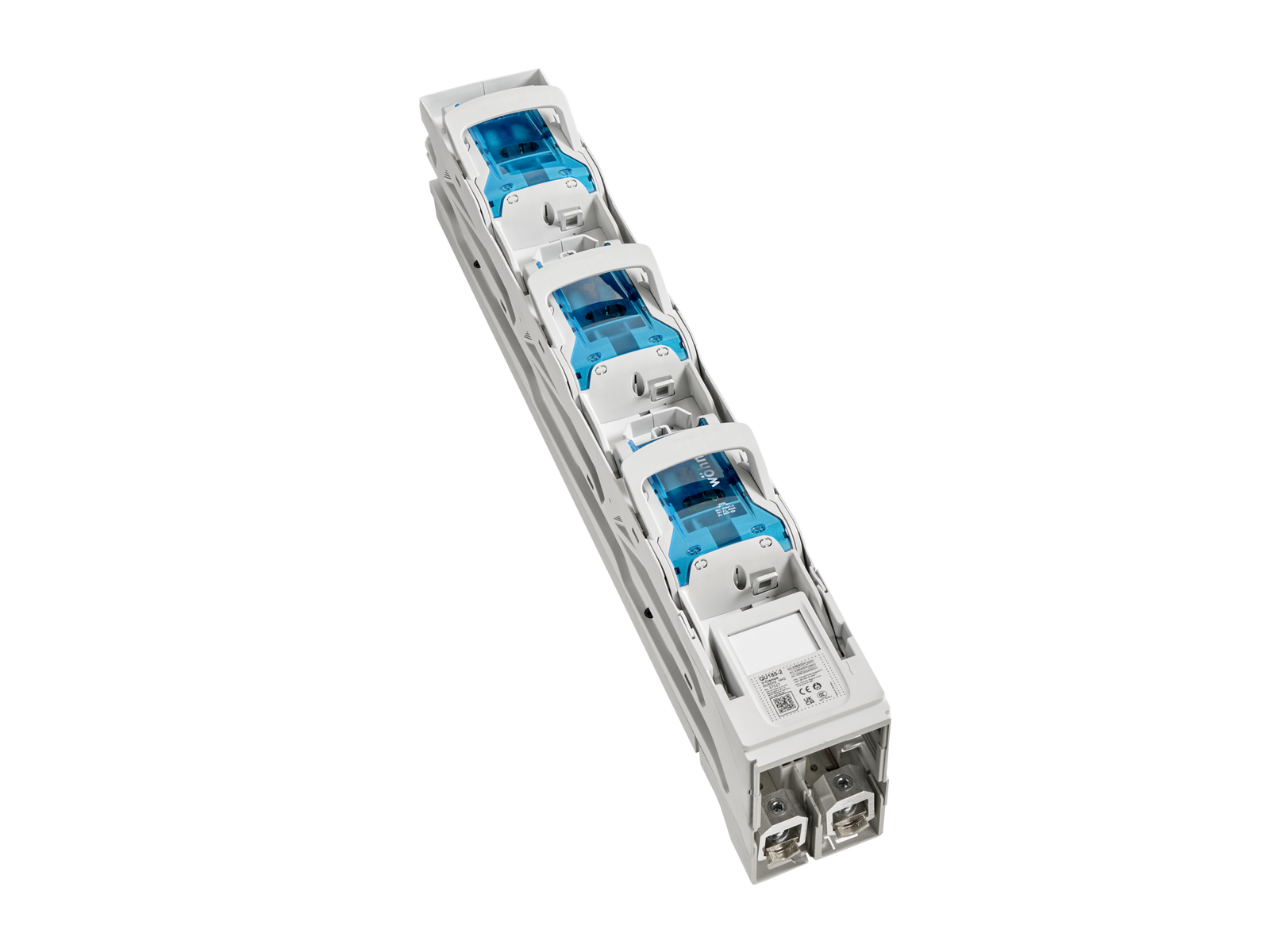

Base sezion. verticale per fusibili NH, 400 A (37578)

The picture may show a similar product.

Descrizione

Cod.art.: 37578000B

QUADRON^®185Power

Base sezion. verticale per fusibili NH, 400 A

Gr. NH 2, sez. singolarm.

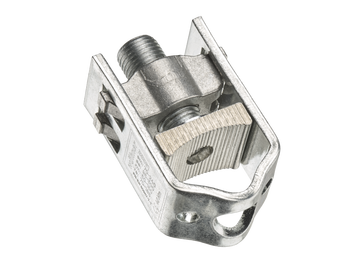

V-clamp 185 mm²

terminal body steel, pressure piece steel

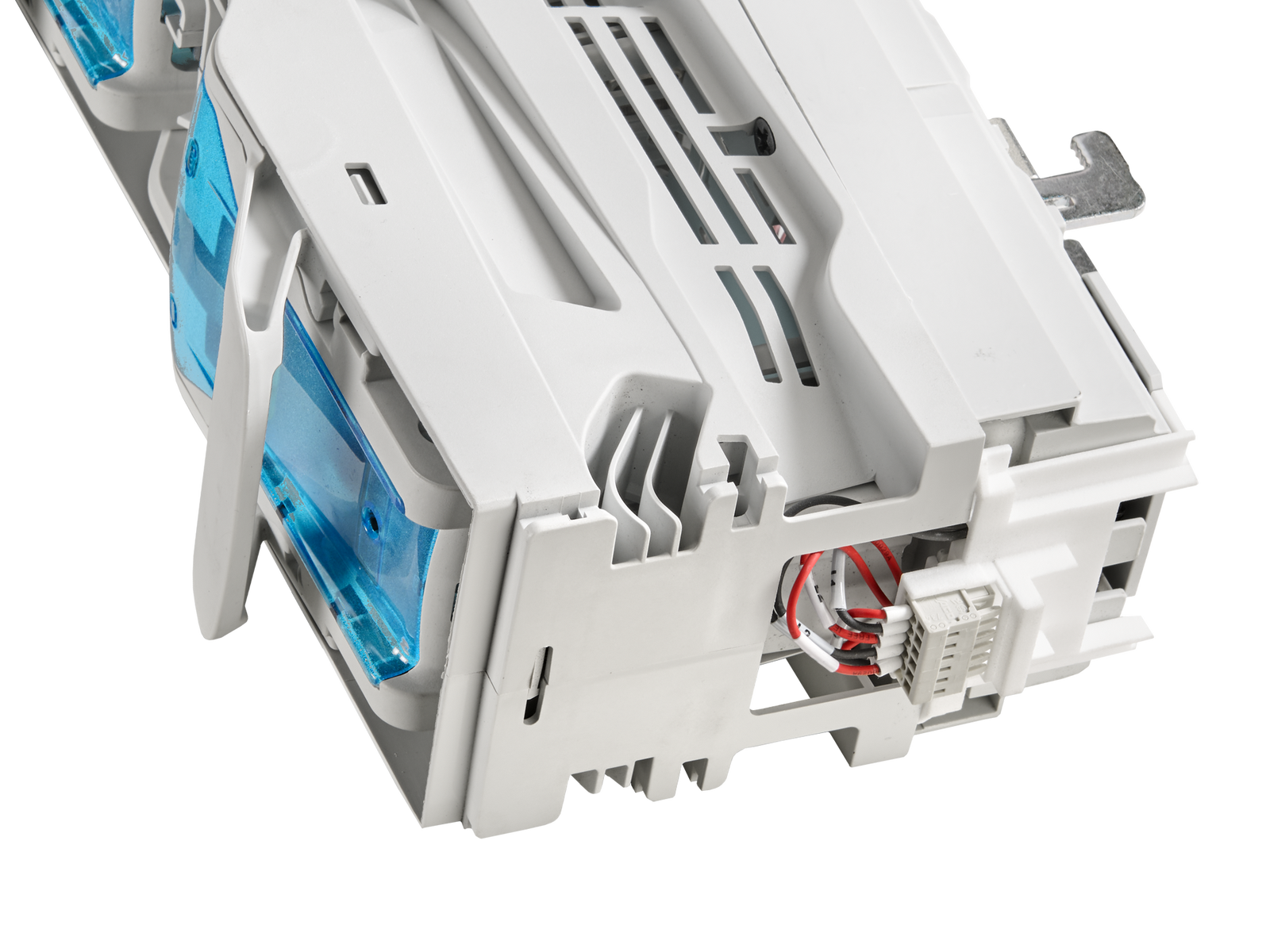

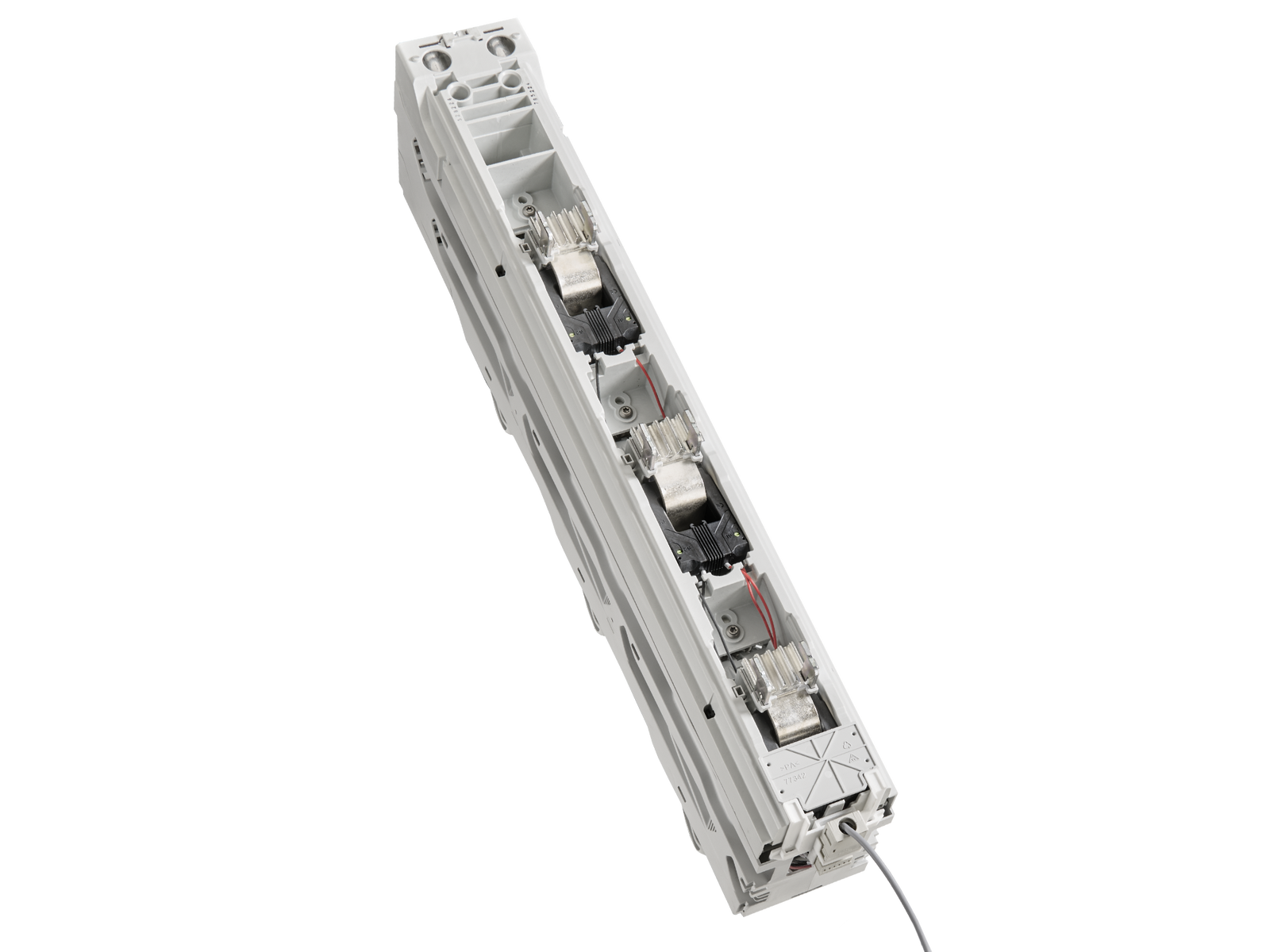

prewired with 3x measuring transformers 400 A / 333 mV, accuracy class 1, with 6-pole plug connection

per barre 30, 40, 60, 80, 100, 120 x 10

disponibile a breve

Montaggio

185Power

Vantaggi prodotto

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

gruppo di prodotto	12
sottogruppo prodotto	64

Pz / conf.	1
EAN	4021267375874

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

type no.: QU185-2 Pre-Assembled

Dati tecnici

per fusibili di grandezza:	NH 2
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Corrente nominale (IEC):	400 A
tensione nominale (IEC) AC:	800 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

Categoria d'impiego AC:	AC-22B (800 V / 200 A) AC-22B (690 V / 400 A) AC-23B (400 V / 400 A)
Categoria d'impiego DC:	DC-20B max. voltage between the fuses: 1000V visible information required: Do not switch under load.

corrente nom. di cto cto condizionata da fusibili (AC):	100 kA / 690 V (400 A)
	120 kA / 400 V (400 A)
	80 kA / 800 V (200A)
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 38,4 W.

(The power dissipation at full load would be 60,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen.
Degree of protection IP20 at front, degree of protection near terminal depends on installation

Valori meccanici
L x A x P:	100 x 687 x 189
peso:	543,0 kg/100
Poli:	3 poli
per barre:	30, 40, 60, 80, 100, 120 x 10

CT can be integrated in the device:	ja
CT can be integrated in the CT module:	nein
grado di protezione dal fronte:	IP20
degree of protection when open:	IP10

Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled mounting with terminal clamp
connection:
screw connection M12

Connessioni
v-clamp
min. cross-section:	50 mm²
max. cross-section:	300 mm²
re:	70 - 185 mm²
rm:	50 - 150 mm²
se:	95 - 300 mm²
sm:	70 - 240 mm²
Suitable for aluminium conductors. the temperature of aluminium conductors must not exceed 80°C (see operating instructions) pre-treatment of aluminium conductors: see general technical information (under Downloads)

Application notes

Suitable for aluminium conductors. the temperature of aluminium conductors must not exceed 80°C (see operating instructions) pre-treatment of aluminium conductors: see general technical information (under Downloads)
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Avvisi e consigli	The terminal compartment cover 33733 is always needed for the connection at top and when using cable lugs.

potenza diss. max. ammissibile del fusibile inserito:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Operation instructions

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing #2

| EU declaration of conformity

| Scheda tecnica prodotto (pdf) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

33740000A
agganci per fiss. su barre non-forate
per sistema senza coperture CrossLink®
Gr. 1 - 3
Di Più

33733000A
Calotta per terminali
universale, per basi sez. NH Gr. 1 - 3 e modulo verticale di connessione 800 A
Gr. 1- 3
Di Più

33564000A
V-clamp
terminal body alu, pressure piece brass
for PEN
for Cu / Al 120 - 300 mm²
disponibile a breve
Di Più

33738000A
agganci CrossLink® per fiss. su barre non-forate
per sistema con coperture CrossLink®
Gr. 1 - 3
Di Più

33156000
microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
Di Più

33758000A
striscia cieca per Leanstreamer
per coperture frontali
Gr. 00 - 3
Di Più

33561000A
V-clamp
terminal body steel, pressure piece steel
Gr. NH 1-3
for Cu / Al 120 - 300 mm²
disponibile a breve
Di Più

https://pim.woehner.de/IT/IT/1000314387

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
