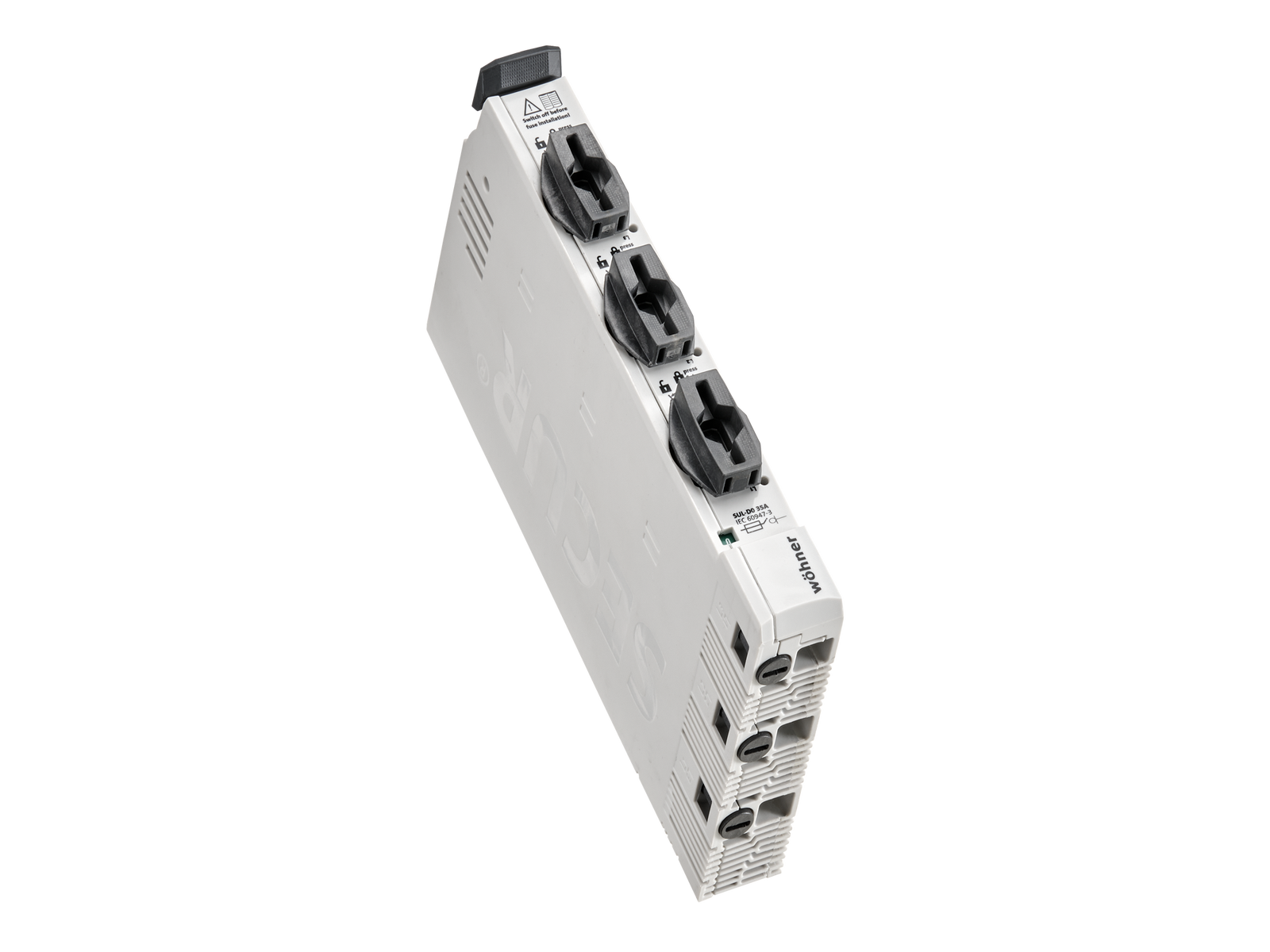

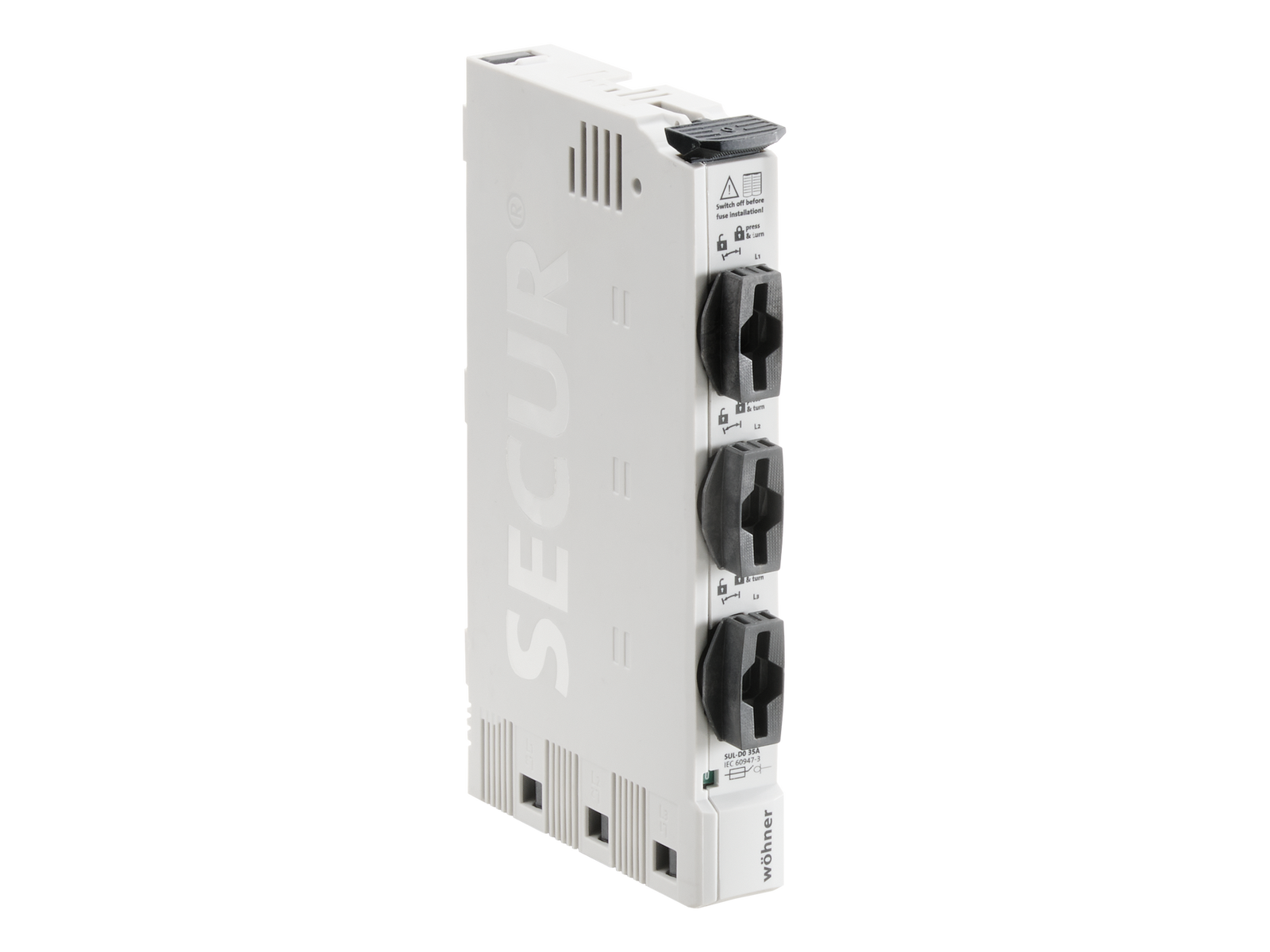

The picture may show a similar product.
Cod.art.: 31262000A
sezionatore per fusibili 10x38, montaggio su barre
per fusibili 10x38 sec. IEC 60269-2
3P
operator independent switching (snap-action mechanism)
connessione cavi in basso
disponibile a breve
Montaggio
CrossBoard® 125A / 250A, CrossBoard® 800 A
Vantaggi prodotto
spring terminal enables connection without tools (at first installation)
| gruppo di prodotto | 01 |
| sottogruppo prodotto | 52 |
| Pz / conf. | 1 |
| EAN | 4021267312626 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Omologazioni
IEC (CB) , VDE , CCC
| per fusibili di grandezza: | 10x38 |
| fusibile secondo norma: | IEC / HD 60269-2 |
| potenza diss. max. ammissibile del fusibile inserito: | 3 W |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| Corrente nominale (IEC): | 32 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione nominale di isolamento Ui DC: | 250 V |
| tensione di picco Uimp: | 6 kV |
| Categoria d'impiego AC: | AC-23A (400 V) |
| corrente nom. di cto cto condizionata da fusibili (AC): | 50 kA / 400 V (32A) |
| secondo prove fatte con fusibili di caratteristica: | gG |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| for fuse links gG and aM as per IEC / EN 60269-2 | |
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard. |
| Valori meccanici | |
| L x A x P: | 22.5 x 184 x 100 |
| peso: | 33,0 kg/100 |
| Poli: | 3 poli |
| grado di protezione dal fronte: | IP20 |
Type of fastening: patented click mechanism
| Connessioni | |
| spring pulley connection | |
| screw drive: | 0,8x4 |
| wire stripping: | 12 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 16 mm² |
| re: | 1.5 - 16 mm² |
| rm: | 1.5 - 16 mm² |
| rm + AE: | 1,5 - 16 mm² |
| f: | 1.5 - 16 mm² |
| f + AE: | 1.5 - 16 mm² |
| (f + AE may not fit with max. cross-section) | |
| Not suitable for aluminium cables ! | |
|
1,5 - 16 mm² round stranded and flexible without wire-end ferrule |
|
| Not suitable for aluminium cables ! | |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
| potenza diss. max. ammissibile del fusibile inserito: | 3 W |
