The picture may show a similar product.
Cod.art.: 11805000A

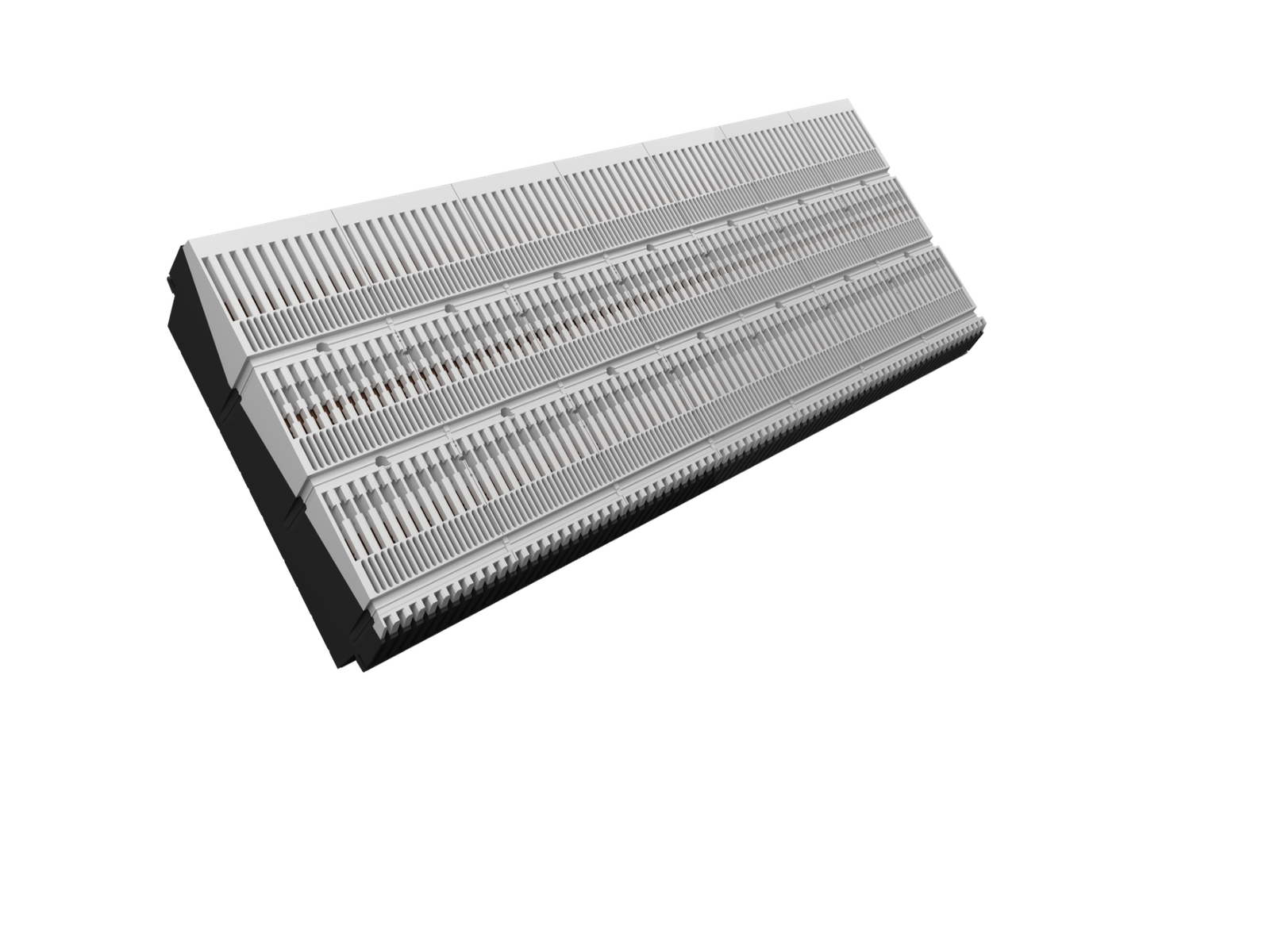

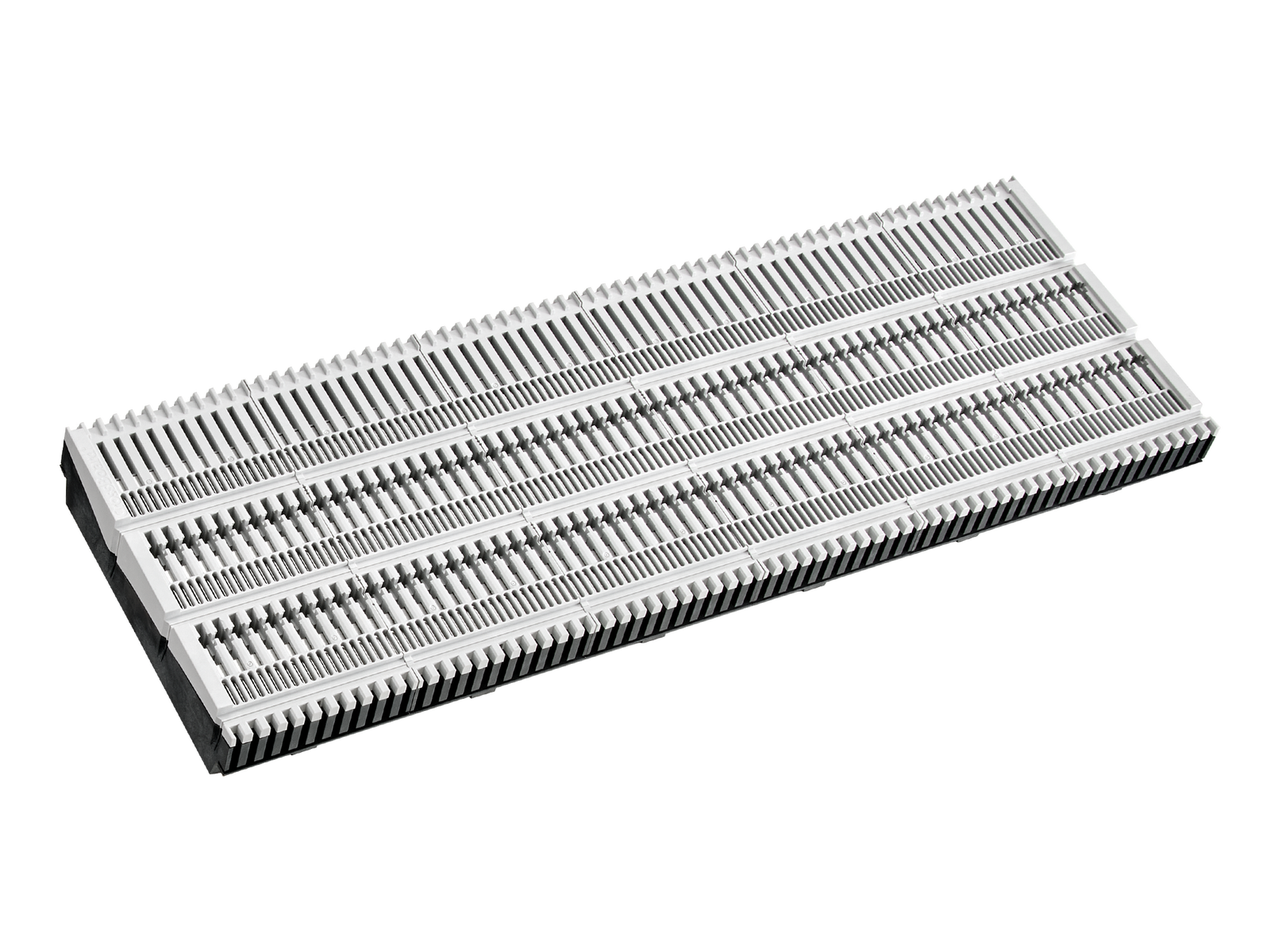

CrossBoard®
basic system 800 A
for rear feeding
3p
lunghezza 500 mm, protetta contro contatti accidentali
con CrossLink® interface
disponibile a breve
Montaggio
CrossBoard® 800 A
Vantaggi prodotto
touch-safe protected busbar system up to 800 A
rear feedable
plug and play
completely pre-assembled and immediately ready for use
| gruppo di prodotto | 06 |
| sottogruppo prodotto | 50 |
| Pz / conf. | 1 |
| EAN | 4021267118051 |
Norme
IEC 61439-1:2020
UL 508
Omologazioni
IEC (CB) , UL
for UL feeder circuits >250V
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| Corrente nominale (IEC): | 800 A |
| tensione nominale (IEC) AC: | 800 V |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione di picco Uimp: | 6 kV |
| resistenza nom. alla corrente di picco Ipk max.: | 80 kA |
| corrente nom. di breve durata Icw (1,0 s) max.: | 40 kA |
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 1000 V |
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 800 A |
| tensione nominale (UL) AC: | 800 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| tensione nominale (UL) DC: | 600 V |
| SCCR unprotected max.: | 40 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: |
100 kA with JDDZ fuse Class L/T 800 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC |
| Valori meccanici | |
| L x A x P: | 500 x 200 x 45 |
| Poli: | 3 poli |
| grado di protezione: | IP20 |
| for UL feeder circuits >250V |
