Base sezion. verticale per fusibili NH, 160 A (33524)

The picture may show a similar product.

Descrizione

Cod.art.: 33524 000A

QUADRON®185Power

Base sezion. verticale per fusibili NH, 160 A

Gr. 00, sez. contemp.

flat version with V-Clamp 95 mm²

Klemmengehäuse Alu, Druckstück Messing

per barre 30, 40, 60, 80, 100, 120 x 10

codice in phase-out

Montaggio

185Power

Vantaggi prodotto

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

gruppo di prodotto 12
sottogruppo prodotto 52
Pz / conf. 1
EAN 4021267335243
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB) , CCC

type no.: QU185-00 V-Clamp

Dati tecnici

per fusibili di grandezza: NH 000, NH 00
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Corrente nominale (IEC): 160 A
tensione nominale (IEC) AC: 800 V
tensione nominale di isolamento Ui AC: 1000 V
tensione di picco Uimp: 8 kV
Categoria d'impiego AC: AC-22B (800 V / 63 A)
AC-21B (690 V / 125 A)
AC-22B (500 V / 160 A)
AC-23B (400 V / 160 A)
Categoria d'impiego DC: DC-20B
max. voltage between the fuses: 1000 V
visible information required: Do not switch under load.
corrente nom. di cto cto condizionata da fusibili (AC): 30 kA / 800 V (63 A)
100 kA / 690 V
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 14,7 W.

(The power dissipation at full load would be 23,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Valori meccanici
L x A x P: 50 x 670 x 147
peso: 218,2 kg/100
per barre: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: nein
grado di protezione dal fronte: IP20

Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp
connection: V-Clamp

Connessioni
v-clamp
min. cross-section: 16 mm²
re: 16 - 95 mm²
rm: 16 - 95 mm²
se: 25 - 120 mm²
sm: 25 - 120 mm²
Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)

Application notes

Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
potenza diss. max. ammissibile del fusibile inserito: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| Dimensioned drawing  #2

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

accessories for mounting

33728 000A
Adattatore doppio
per montaggio di 2 basi sez. vert. per fus. NH 00
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33739 000A
agganci per fissaggio su barre non-forate
per sistema senza coperture CrossLink®
Gr. 00
Di Più

33765 000A
agganci CrossLink® IP20, per fiss. su barre non-forate
per sistema con coperture CrossLink®
Gr. 00
Di Più

connection accessories

33556 000A

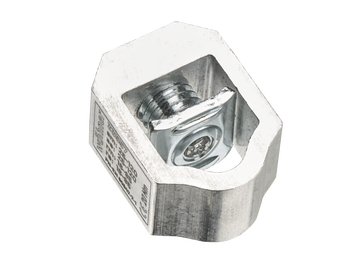

V-clamp
