trasformatore 250 A / 5 A, con dich. di conformità (37233)

The picture may show a similar product.

Descrizione

Cod.art.: 37233000A

trasformatore 250 A / 5 A, con dich. di conformità

2,5 VA / class 0,5

per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900

Montaggio

60Classic

gruppo di prodotto	23
sottogruppo prodotto	11

Pz / conf.	1
EAN	4021267372330

ECLASS 6.1	27210902
ECLASS 7.1	27210902
ETIM 4.0	EC002048
ETIM 5.0	EC002048

Certificazioni

Norme

IEC 61869-1:2007
IEC 61869-2:2012

type no.: CT2-250-5

Omologazione CCC : no certification required

Dati tecnici

grandezza:

CT2

Details IEC
Norme
IEC 61869-1:2007 IEC 61869-2:2012

Electrical data IEC
prim. rated current I_pr:	250 A
sec. rated current:	5 A
Potenza nom. apparente:	1 VA
accuracy class (current):	0.5
tensione d'impiego max. U_m:	720 V
corrente termica a breve durata I_th:	15 kA
classe di isolamento:	H

fattore limitazione di sovracorrente:

FS5

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,5 W.

(The power dissipation at full load would be 0,8 W.)

Valori meccanici
L x A x P:	57 x 86 x 33
peso:	13,5 kg/100

CT can be integrated in the device:	ja
CT can be integrated in the CT module:	ja

piombabile:

Connessioni
cage clamp connection
screw drive:	PZ1
wire stripping:	12 mm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Operation instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

37900000A
Clip fissaggio per trasformatori
per il montaggio su barre piatte e sugli adattatori da 630 A
per barre piatte 25-30 x 5 e 12-30 x 10
NUOVO
Di Più

Usage

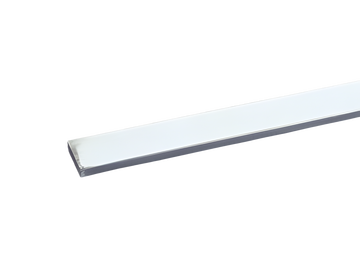

01621000
Barra di rame, 25 x 5
lunghezza 2,40 m, stagnata
Di Più

01140000
Barra di rame 20 x 10
lunghezza 3,60 m, stagnata
Di Più

01623000
Barra di rame, 12 x 10
lunghezza 2,40 m, stagnata
Di Più

01622000
Barra di rame, 30 x 5
lunghezza 2,40 m, stagnata
Di Più

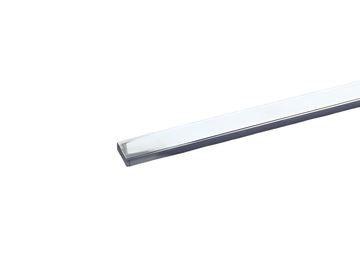

01624000
Barra di rame, 20 x 10
lunghezza 2,40 m, stagnata
Di Più

01204000
Barra di rame 30 x10
lunghezza 3,60 m, stagnata
Di Più

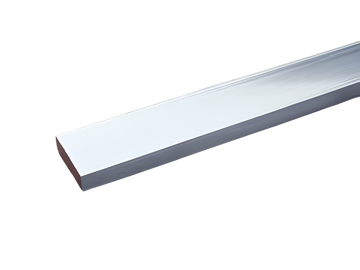

01625000
Barra di rame, 30 x 10
lunghezza 2,40 m, stagnata
Di Più

33776000A
modulo universale per fissaggio TA
istallazione nella zona dei terminali
Gr. 1 - 3
NUOVO
Di Più

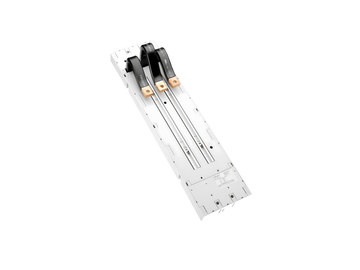

32745000A
EQUES^®185Power
Adattatore 630 A
versione universale fino a 630 A, distanza tra le fasi 43-46 mm
coll. al sistema in basso, mont.su barre non forate con cop.CrossLink®
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

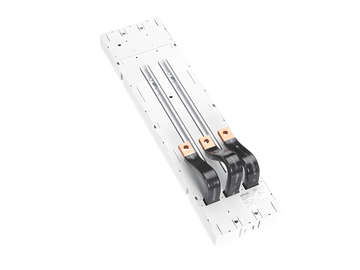

32746000A
EQUES^®185Power
Adattatore 630 A
versione universale fino a 630 A, distanza tra le fasi 43-46 mm
coll. al sistema in basso, mont.su barre non forate
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32743000A
EQUES^®185Power
Adattatore 630 A
versione universale fino a 630 A, distanza tra le fasi 43-46 mm
coll. al sistema in alto / basso, mont.su barre forate
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32742000A
EQUES^®185Power
Adattatore 630 A
versione universale fino a 630 A, distanza tra le fasi 43-46 mm
coll. al sistema in alto, mont.su barre non forate
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33706000A
QUADRON^®185Power
Base verticale per fusibili NH 250 A
Gr. NH 1
vite M10
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33707000A
QUADRON^®185Power
Base verticale per fusibili NH 400 A
Gr. NH 2
vite M10
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33716000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. singolarm.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

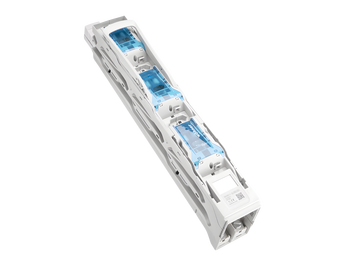

33721000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. contemp. , con monitoraggio fus.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33722000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. contemp. , con monitoraggio fus.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33532000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH,400 A
Gr. NH 2, sez. contemp.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33702000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH,400 A
Gr. NH 2, sez. contemp.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33522000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH,400 A
Gr. NH 2, sez. contemp.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33575000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH,400 A
Gr. NH 2, sez. contemp.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33701000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 250 A
Gr. NH 1, sez. contemp.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

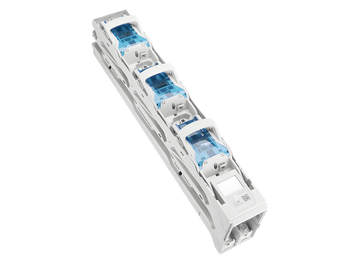

33717000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. singolarm.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

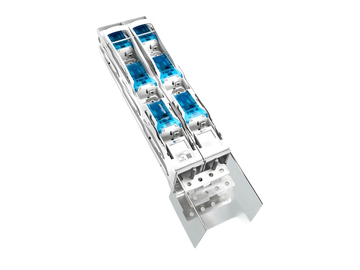

33731000A
QUADRON^®185Power
Base verticale doppio, per 6 fusibili NH, 1250A
sezionabile contemporaneamente
vite M12, incl. calotte per terminali
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33527000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. singolarm.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33723000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp. , con monitoraggio fus.
vite M12,
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33537000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. singolarm.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

33533000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33523000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33576000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

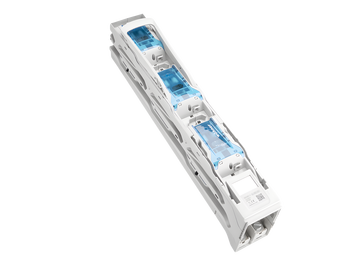

33703000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. contemp.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33579000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. singolarm.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33718000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. singolarm.
vite M12
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33538000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. singolarm.
V-clamp 150 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33528000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 630 A
Gr. 3, sez. singolarm.
V-clamp 120 mm²
terminal body alu, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33578000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 400 A
Gr. NH 2, sez. singolarm.
V-clamp 185 mm²

terminal body steel, pressure piece steel

per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

01439000A
CRITO^®185Power
Modulo verticale di connessione
3p
per 3 capicorda 300 mm² (posizionati sfalsati), per 4 capicorda 240 mm² oppure lam. Cu 80 x 10
connessione cavi in alto o basso
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32741000A
EQUES^®185Power
Adattatore 630 A
versione universale fino a 630 A, distanza tra le fasi 43-46 mm
coll. al sistema in alto, mont.su barre non forate con cop.CrossLink®
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

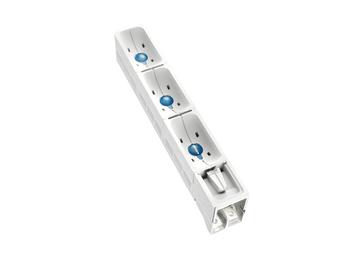

01438000A
CRITO^®185Power
Modulo verticale di connessione
3p
bullone M12
connessione cavi in alto o basso
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

https://pim.woehner.de/IT/IT/1000226100

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
