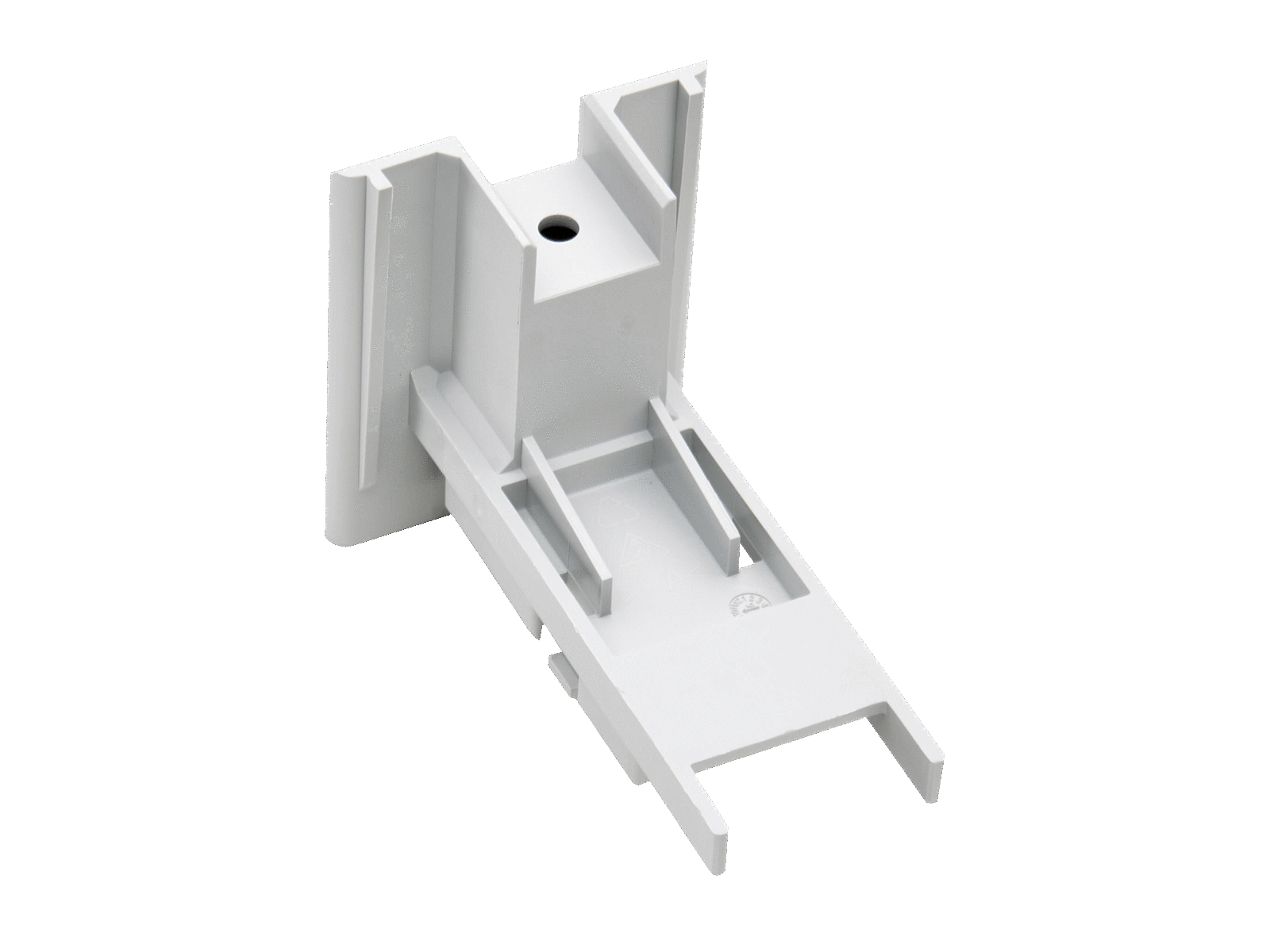

supporto per spina con guida DIN (33766)

The picture may show a similar product.

Descrizione

Cod.art.: 33766 000A

supporto per spina con guida DIN

per cablaggio dei TA

Gr. 00

gruppo di prodotto	12
sottogruppo prodotto	70

Pz / conf.	1
EAN	4021267337667

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Valori meccanici
peso:	2,8 kg/100

mit mounting rail TH 15 acc. to EN 60715

Application notes

Für flache Varianten Gr.00

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33705 000A
QUADRON^®185Power
Base verticale per fusibili NH 160 A
Gr. 00
vite M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33719 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
versione bassa con bulloni M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

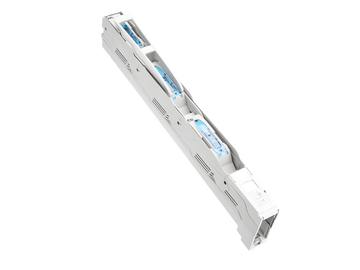

33704 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
versione bassa con bulloni M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33524 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
flat version with V-Clamp 95 mm²
Klemmengehäuse Alu, Druckstück Messing
per barre: 30, 40, 60, 80, 100, 120 x 10
codice in phase-out
Di Più

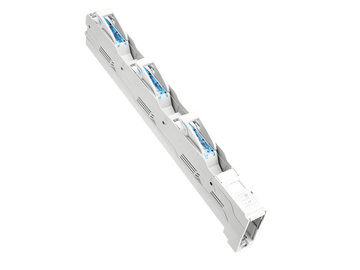

33775 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
versione bassa con morsetto a gabbia 1,5-95 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33539 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
flat version with V-clamp 60-120 mm²
morsetto aluminium, inserto accaio
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33534 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
versione profonda con morsetto a V 60-120 mm²
morsetto aluminium, inserto accaio
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33529 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
flat version with V-clamp 95 mm²
terminal body Al, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
codice in phase-out
Di Più

33773 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
versione profonda con morsetto a gabbia 1,5-95 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più
