The picture may show a similar product.
Cod.art.: 36009000A

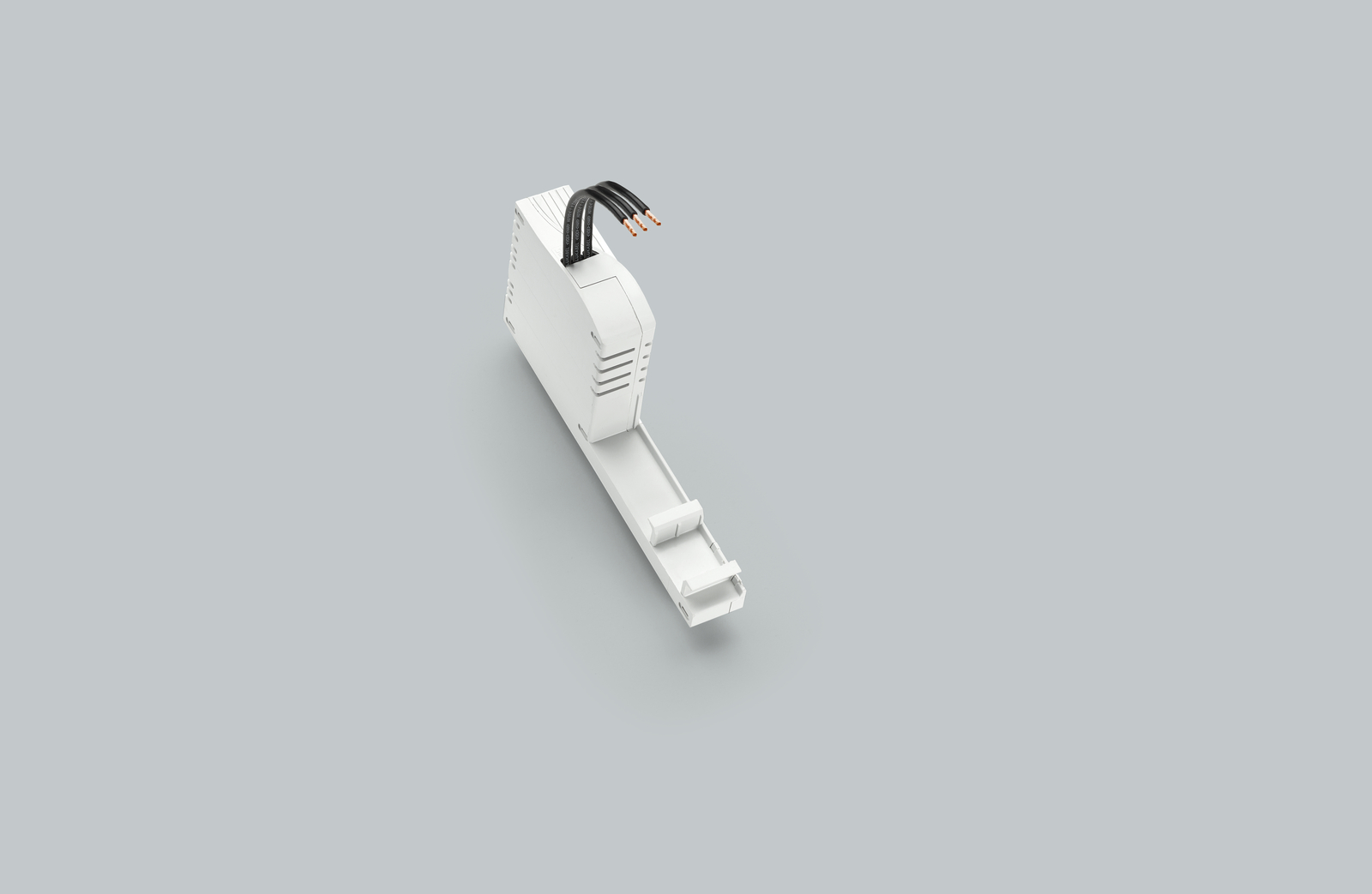

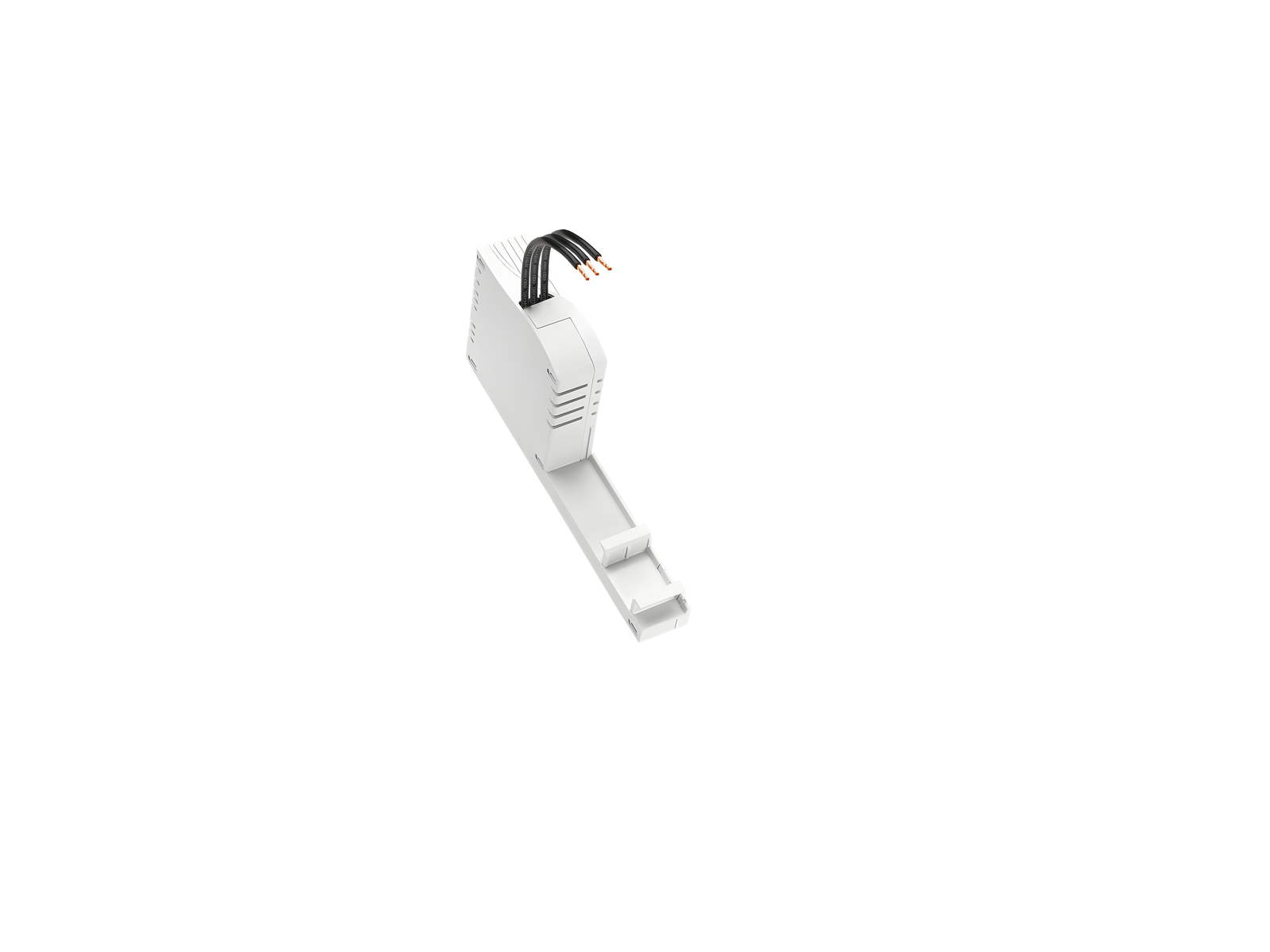

EQUES®CrossBoard
adattatore 16 A
1 guida DIN fissa, con vano per fusibili 10x38 / Class CC
22,5 x 160, con cavi AWG 14 (2,5mm²)
Montaggio
CrossBoard® 125A / 250A, CrossBoard® 800 A
Vantaggi prodotto
Leitungsenden ultraschallverdichtet.
| gruppo di prodotto | 05 |
| sottogruppo prodotto | 21 |
| Pz / conf. | 1 |
| EAN | 4021267360092 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Norme
IEC 61439-1:2020
UL 508
Omologazioni
IEC (CB) , UL
for UL feeder circuits >250V
type no.: EQ22-A1
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| Corrente nominale (IEC): | 16 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione di picco Uimp: | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 2,6 W.
(The power dissipation at full load would be 4,0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 725 V |
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 12.5 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 6 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 50 kA |
| with JDDZ fuse Class CC 20 A / 600 V AC |
| Valori meccanici | |
| L x A x P: | 22.5 x 160 x 85 |
| peso: | 12,9 kg/100 |
| Poli: | 3 poli |
|
Avvisi e consigli |
Cylindric fuses are not included You find here recommended fuses
|
| for UL feeder circuits >250V | |
